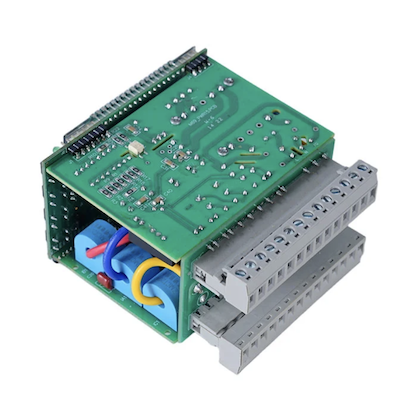

BGA ప్యాకేజీతో అధిక సాంద్రత కలిగిన PCB సర్క్యూట్ బోర్డ్ అసెంబ్లీ

Fanway నుండి BGA ప్యాకేజీ సర్వీస్‌తో కూడిన అధిక సాంద్రత కలిగిన PCB సర్క్యూట్ బోర్డ్ అసెంబ్లీ AI ప్రాసెసర్‌లు, టెలికమ్యూనికేషన్ పరికరాలు, వైద్య పరికరాలు మరియు పారిశ్రామిక నియంత్రణలకు సరిపోతుంది. BGA ప్యాకేజీలు ప్రాసెసింగ్ కోసం ఒక సిలికాన్ డైతో నిర్మించబడ్డాయి, డైని సబ్‌స్ట్రేట్‌కి అనుసంధానించే ఇంటర్‌కనెక్ట్ లేయర్ మరియు PCBకి జోడించే దిగువ భాగంలో ఒక టంకము బాల్ అర్రే. ఈ డిజైన్ అధిక కనెక్షన్ సాంద్రత, మెరుగైన విద్యుత్ పనితీరు కోసం చిన్న సిగ్నల్ మార్గాలు, బోర్డుకి సమర్థవంతమైన ఉష్ణ బదిలీ మరియు చిన్న ప్లేస్‌మెంట్ ఆఫ్‌సెట్‌లను సరిచేసే టంకం సమయంలో స్వీయ-అలైన్‌మెంట్ ఫీచర్‌ను అందిస్తుంది. అసెంబ్లీ మరియు తుది తనిఖీ ద్వారా PCB లేఅవుట్ మద్దతు నుండి మా సేవ పూర్తి వర్క్‌ఫ్లోను నిర్వహిస్తుంది.

BGA ఎలా పనిచేస్తుంది?

BGA ప్యాకేజీలు భాగం యొక్క దిగువ భాగంలో ఉన్న టంకము బంతి శ్రేణి ద్వారా PCBకి కనెక్ట్ అవుతాయి. రిఫ్లో ప్రక్రియ సమయంలో, అన్ని టంకము బంతులు ద్రవీభవన స్థానం వరకు ఏకకాలంలో వేడి చేయబడతాయి. కరిగిన టంకము యొక్క ఉపరితల ఉద్రిక్తత PCB ప్యాడ్‌లతో ఖచ్చితమైన అమరికలోకి లాగుతుంది, ఏకకాలంలో విద్యుత్, మెకానికల్ మరియు థర్మల్ కనెక్షన్‌లను ఏర్పరుస్తుంది. ఈ స్వీయ-అలైన్‌మెంట్ ప్రభావం చిన్న ప్లేస్‌మెంట్ లోపాలను భర్తీ చేస్తుంది మరియు చిన్న పిచ్ పరిమాణాలు ఉన్నప్పటికీ BGA అసెంబ్లీలు అధిక దిగుబడిని సాధించడానికి కారణం.

BGA ప్యాకేజింగ్ యొక్క ప్రయోజనాలు ఏమిటి?

కింది ప్రయోజనాల కారణంగా హై-ఎండ్ చిప్‌ల కోసం BGA ప్యాకేజింగ్ ప్రధాన స్రవంతి ఎంపిక.

అధిక సాంద్రత

ఇది కాంపాక్ట్ పాదముద్రలో వందల లేదా వేల కనెక్షన్‌లకు మద్దతు ఇస్తుంది, సంక్లిష్టమైన డిజైన్‌లను ఎనేబుల్ చేస్తుంది.

సుపీరియర్ ఎలక్ట్రికల్ పనితీరు

ఇది ఇండక్టెన్స్ మరియు రెసిస్టెన్స్‌ని తగ్గించే షార్ట్ ఇంటర్‌కనెక్ట్ పాత్‌ల నుండి వస్తుంది, RF మరియు హై-స్పీడ్ అప్లికేషన్‌ల కోసం హై-ఫ్రీక్వెన్సీ సిగ్నల్ డిస్టార్షన్‌ను ప్రభావవంతంగా తగ్గిస్తుంది.

మెరుగైన ఉష్ణ నిర్వహణ

సాంప్రదాయ లీడ్స్ కంటే టంకము బంతులు మరింత సమర్థవంతంగా PCBకి వేడిని నిర్వహించడం వలన ఇది సంభవిస్తుంది.

స్వీయ అమరిక ప్రభావం

BGA సర్క్యూట్ బోర్డ్‌లు PCB యొక్క ఉపరితల మౌంట్ అసెంబ్లీ అంటే రీఫ్లో సమయంలో, కరిగిన టంకము యొక్క ఉపరితల ఉద్రిక్తత స్వయంచాలకంగా చిన్న ప్లేస్‌మెంట్ విచలనాలను సరిచేస్తుంది, అసెంబ్లీ దిగుబడిని మెరుగుపరుస్తుంది.

BGA అసెంబ్లీ ప్రక్రియ

BGA ప్యాకేజీతో అధిక సాంద్రత కలిగిన PCB సర్క్యూట్ బోర్డ్ అసెంబ్లీ SMT అసెంబ్లీలో అత్యంత డిమాండ్ ఉన్న విభాగం. విశ్వసనీయ కీళ్లను సాధించడానికి ప్రతి దశకు ఖచ్చితమైన నియంత్రణ అవసరం.

1. PCB ప్యాడ్ డిజైన్

రెండు ఎంపికలు ఉన్నాయి. NSMD ప్యాడ్‌లకు ప్యాడ్ అంచులపై టంకము ముసుగు ఉండదు, స్థిరమైన కొలతలు మరియు బలమైన మెకానికల్ జాయింట్‌లను అందిస్తుంది. SMD ప్యాడ్‌లు ప్యాడ్ అంచులను కప్పి ఉంచే టంకము ముసుగును కలిగి ఉంటాయి, ఉష్ణ ఒత్తిడిని కేంద్రీకరిస్తాయి మరియు ఫలితంగా చిన్న ప్రభావవంతమైన టంకము ప్రాంతం ఏర్పడుతుంది. హై-స్పీడ్ డిజిటల్ సర్క్యూట్‌ల కోసం, NSMDకి ప్రాధాన్యత ఇవ్వబడుతుంది. BGA పిచ్ 0.5mm లేదా అంతకంటే తక్కువకు తగ్గినప్పుడు, సాంప్రదాయ కుక్క-బోన్ ఫ్యాన్-అవుట్ సరిపోదు కాబట్టి వయా-ఇన్-ప్యాడ్ అవసరం అవుతుంది. ఫిల్లింగ్ మరియు ప్లేటింగ్ ఫ్లాట్‌నెస్ ద్వారా కీలకం. అసమాన ఉపరితలాలు రిఫ్లో సమయంలో శూన్యాలను సృష్టిస్తాయి.

2. స్టెన్సిల్ డిజైన్

స్టెన్సిల్ డిజైన్ టంకము పేస్ట్ వాల్యూమ్‌ను నిర్ణయిస్తుంది. ఫైన్-పిచ్ BGA అసెంబ్లీల కోసం, ఎపర్చరు పరిమాణ పరిహారంతో లేజర్-కట్ మరియు ఎలక్ట్రో-పాలిష్ స్టెన్సిల్స్ అవసరం. 0.4mm పిచ్ BGAల కోసం, స్టెన్సిల్ మందం సాధారణంగా 0.1mm ఉంటుంది. ప్రతి BGA బాల్ పరిమాణానికి సరైన పేస్ట్ వాల్యూమ్‌ను సాధించడానికి ఎపర్చరు పరిమాణం మరియు ఆకారం సర్దుబాటు చేయబడతాయి.

3. ప్లేస్మెంట్

BGA భాగాలు విజన్ అలైన్‌మెంట్‌తో ఆటోమేటెడ్ పిక్-అండ్-ప్లేస్ పరికరాలను ఉపయోగించి ఉంచబడతాయి. ప్లేస్‌మెంట్ ఖచ్చితత్వం +/- 0.03mm ప్రతి టంకము బంతిని దాని సంబంధిత ప్యాడ్‌తో సమలేఖనం చేస్తుంది.

4. రిఫ్లో సోల్డరింగ్

BGA అసెంబ్లీలో రిఫ్లో ప్రొఫైల్ అత్యంత క్లిష్టమైన పరామితి. ప్రొఫైల్ నాలుగు దశలను కలిగి ఉంటుంది. ప్రీహీట్ సెకనుకు 1 నుండి 3°C ర్యాంప్ రేట్‌ను ఉపయోగిస్తుంది, వార్‌పేజ్‌ను నిరోధించడానికి BGA మరియు PCB మధ్య ఉష్ణోగ్రత వ్యత్యాసాన్ని తగ్గిస్తుంది. నానబెట్టడం 150 నుండి 200 ° C వద్ద 60 నుండి 90 సెకన్ల వరకు ఉంటుంది, ఫ్లక్స్ను సక్రియం చేస్తుంది మరియు ఆక్సైడ్లను తొలగిస్తుంది. సీసం-రహిత SAC305 కోసం రిఫ్లో గరిష్ట ఉష్ణోగ్రత 235 నుండి 245°Cకి చేరుకుంటుంది, లిక్విడస్ కంటే ఎక్కువ సమయం 60 నుండి 90 సెకన్లు ఉంటుంది. శీతలీకరణ సెకనుకు 2 నుండి 4°C శీతలీకరణ రేటును ఉపయోగిస్తుంది, మెరుగైన అలసట జీవితానికి ధాన్యం నిర్మాణాన్ని మెరుగుపరుస్తుంది. కనిష్ట ఉష్ణోగ్రత కంటే తక్కువ ఉష్ణోగ్రతలు జలుబు కీళ్లకు కారణమవుతాయి. గరిష్టంగా ఉష్ణోగ్రతలు BGA భాగం యొక్క అంతర్గత నిర్మాణాన్ని దెబ్బతీస్తాయి.

ఫ్యాన్‌వే సాంకేతిక సామర్థ్యాలు

ఫ్యాన్‌వే నుండి BGA ప్యాకేజీ సర్వీస్‌తో కూడిన హై-డెన్సిటీ PCB సర్క్యూట్ బోర్డ్ అసెంబ్లీ కింది సాంకేతిక సామర్థ్యాలను కలిగి ఉంటుంది.

BGA పరిమాణ పరిధి: 1x1mm నుండి 50x50mm వరకు BGA భాగాలను సమీకరించడం, పోర్టబుల్ పరికరాల కోసం మైక్రో BGAలను మరియు అధిక-పనితీరు గల ప్రాసెసర్‌ల కోసం పెద్ద శరీర FCBGAలను కవర్ చేస్తుంది.

పిచ్ పరిమాణం: +/- 0.03 మిమీ ప్లేస్‌మెంట్ ఖచ్చితత్వంతో 0.4 మిమీ కనిష్ట పిచ్. 0.4 మిమీ కంటే తక్కువ పిచ్‌లు ఒక్కొక్కటిగా అంచనా వేయబడతాయి.

బోర్డ్ లేయర్ కౌంట్: 1 నుండి 108 లేయర్‌ల వరకు ఉన్న బోర్డులకు అసెంబ్లీ మద్దతు, సంక్లిష్టమైన హై-లేయర్-కౌంట్ బ్యాక్‌ప్లేన్‌ల ద్వారా సాధారణ ద్విపార్శ్వ బోర్డులను కవర్ చేస్తుంది.

బోర్డు మందం: దృఢమైన బ్యాక్‌ప్లేన్‌ల ద్వారా ఫ్లెక్స్ సర్క్యూట్‌లను కవర్ చేస్తూ 0.2mm నుండి 10.0mm వరకు బోర్డు మందాన్ని సపోర్ట్ చేస్తుంది.

పాసివ్ కాంపోనెంట్ సపోర్ట్: అదే బోర్డులో BGA ప్యాకేజీలతో పాటు 01005 మరియు 0201 వరకు నిష్క్రియ భాగాలను అసెంబుల్ చేస్తుంది.

సోల్డర్ బంతులు: సీసం మరియు సీసం-రహిత టంకము మిశ్రమాలకు మద్దతు ఇస్తుంది.

ధృవపత్రాలు: ISO9001, ISO14001, ISO13485, RoHS, IPC.

అప్లికేషన్లు

అధిక I/O సాంద్రత, సిగ్నల్ సమగ్రత మరియు థర్మల్ పనితీరు అవసరమయ్యే అప్లికేషన్‌లకు BGA PCB అసెంబ్లీ అవసరం. BGA ప్యాకేజీతో అధిక సాంద్రత కలిగిన PCB సర్క్యూట్ బోర్డ్ అసెంబ్లీ ఈ కీలక రంగాలకు సేవలు అందిస్తుంది.

AI మరియు హై-పెర్ఫార్మెన్స్ కంప్యూటింగ్: GPUలు, AI యాక్సిలరేటర్లు మరియు సర్వర్ ప్రాసెసర్‌లు వేలాది కనెక్షన్‌లతో పెద్ద FCBGA ప్యాకేజీలను ఉపయోగిస్తాయి.

టెలికమ్యూనికేషన్స్: 5G బేస్‌బ్యాండ్ చిప్‌లు, నెట్‌వర్క్ ప్రాసెసర్‌లు మరియు మారే ASICలకు హై-స్పీడ్ డేటా ట్రాన్స్‌మిషన్ కోసం ఫైన్-పిచ్ BGA అవసరం.

వైద్య పరికరాలు: డయాగ్నస్టిక్ ఇమేజింగ్ పరికరాలు, పేషెంట్ మానిటర్లు మరియు పోర్టబుల్ మెడికల్ ఇన్‌స్ట్రుమెంట్‌లు కాంపాక్ట్, నమ్మదగిన ఎలక్ట్రానిక్స్ కోసం BGAని ఉపయోగిస్తాయి.

పారిశ్రామిక నియంత్రణ: PLCలు, మోటార్ డ్రైవ్‌లు మరియు ఆటోమేషన్ కంట్రోలర్‌లు ప్రాసెసింగ్ మరియు కమ్యూనికేషన్ ఫంక్షన్‌ల కోసం BGAని ఉపయోగిస్తాయి.

కన్స్యూమర్ ఎలక్ట్రానిక్స్: స్మార్ట్‌ఫోన్‌లు, టాబ్లెట్‌లు మరియు ధరించగలిగినవి స్పేస్-నియంత్రిత డిజైన్‌ల కోసం మైక్రో BGAని ఉపయోగిస్తాయి.

మీ BGA PCB అసెంబ్లీ కోసం ఫ్యాన్‌వేతో ఎందుకు పని చేయాలి?

ఖచ్చితమైన ప్లేస్‌మెంట్ సామగ్రి

ప్లేస్‌మెంట్ ఖచ్చితత్వం +/- 0.03mm 0.4mm వరకు ఫైన్-పిచ్ BGAకి మద్దతు ఇస్తుంది.

నియంత్రిత రిఫ్లో ప్రొఫైలింగ్

మల్టీ-జోన్ రిఫ్లో ఓవెన్‌లు విభిన్న BGA ప్యాకేజీ రకాలు మరియు టంకము మిశ్రమాల కోసం ఖచ్చితమైన థర్మల్ ప్రొఫైల్‌లను ప్రారంభిస్తాయి.

ఎక్స్-రే తనిఖీ

2D మరియు 3D ఎక్స్-రే సిస్టమ్‌లు ప్రతి బోర్డ్‌లోని ప్రతి BGA కోసం ఉమ్మడి నాణ్యతను ధృవీకరిస్తాయి.

BGA రీవర్క్ మరియు రీబాల్లింగ్

నియంత్రిత థర్మల్ ప్రొఫైల్‌లతో కూడిన డెడికేటెడ్ రీవర్క్ స్టేషన్‌లు BGA రిమూవల్, ప్యాడ్ క్లీనింగ్, రీబాలింగ్ మరియు IPC-7711/7721 ప్రమాణాలకు భర్తీ చేస్తాయి.

డిజైన్ మద్దతు

ప్యాడ్ డిజైన్ సిఫార్సులు మరియు వయా-ఇన్-ప్యాడ్ వ్యూహాలతో సహా BGA రూటింగ్ ఆప్టిమైజేషన్ కోసం PCB లేఅవుట్ సంప్రదింపులు.

పూర్తి సేవ

PCB లేఅవుట్ ఆప్టిమైజేషన్ నుండి కాంపోనెంట్ సోర్సింగ్, అసెంబ్లీ, ఇన్‌స్పెక్షన్ మరియు రీవర్క్ ద్వారా, అన్నీ ఒకే పాయింట్ ఆఫ్ కాంటాక్ట్ ద్వారా.

ధృవపత్రాలు

ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 మరియు IPC-7095 ప్రమాణాలకు అనుగుణంగా అసెంబ్లీ ప్రక్రియలతో.

అనుకూలీకరించిన BGA అసెంబ్లీ సేవలు

ఫ్యాన్‌వే నిర్దిష్ట డిజైన్ మరియు ఉత్పత్తి అవసరాలకు అనుగుణంగా BGA ప్యాకేజీ సేవలతో అనుకూలీకరించిన హై-డెన్సిటీ PCB సర్క్యూట్ బోర్డ్ అసెంబ్లీని అందిస్తుంది.

డిజైన్ మద్దతుమా ఇంజనీరింగ్ బృందం PCB లేఅవుట్ దశలో ప్యాడ్ డిజైన్‌ను ఆప్టిమైజ్ చేయడానికి, ప్లేస్‌మెంట్ ద్వారా మరియు BGA ప్యాకేజీల కోసం ఫ్యాన్-అవుట్ రూటింగ్ ద్వారా మీతో కలిసి పని చేస్తుంది, ఉత్పత్తి ప్రారంభమయ్యే ముందు అసెంబ్లీ సమస్యల ప్రమాదాన్ని తగ్గిస్తుంది.

కాంపోనెంట్ సోర్సింగ్మేము అధీకృత సరఫరా గొలుసుల ద్వారా BGA భాగాల సేకరణను నిర్వహిస్తాము, ప్రామాణికత మరియు ట్రేస్బిలిటీని నిర్ధారిస్తాము. సుదీర్ఘ లీడ్ టైమ్స్ లేదా ఎండ్ ఆఫ్ లైఫ్ స్టేటస్ ఉన్న కాంపోనెంట్‌ల కోసం, మేము ప్రత్యామ్నాయ సిఫార్సులను అందిస్తాము.

అసెంబ్లీ ఎంపికలుప్రోటోటైప్ అసెంబ్లీ, వాల్యూమ్ ప్రొడక్షన్, రీవర్క్, రీబాల్లింగ్ మరియు కాంపోనెంట్ రీప్లేస్‌మెంట్ వంటి సేవలు ఉన్నాయి. మేము మీ ప్రాజెక్ట్ దశ మరియు షెడ్యూల్ అవసరాలకు అనుగుణంగా ఉంటాము.

అనుకూలీకరించిన పరీక్షఒక్కో ప్రాజెక్ట్‌కి టెస్ట్ ప్రోటోకాల్‌లు నిర్వచించబడతాయి, ఒకే విధంగా వర్తించవు. మేము నిర్దిష్ట BGA ప్యాకేజీ రకం, బోర్డు సంక్లిష్టత మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా తనిఖీ మరియు పరీక్షలను రూపొందిస్తాము.

ప్యాకేజింగ్ మరియు డెలివరీబోర్డ్‌లు శుభ్రం చేయబడతాయి, పేర్కొన్నట్లయితే పూత పూయబడతాయి, ESD ప్రమాణాల ప్రకారం ప్యాక్ చేయబడతాయి మరియు మీ నిర్దేశిత స్థానానికి పూర్తి గుర్తించదగిన డాక్యుమెంటేషన్‌తో రవాణా చేయబడతాయి.

తరచుగా అడిగే ప్రశ్నలు

Q: కనీస BGA పిచ్ ఫ్యాన్‌వేని సమీకరించగలగడం ఏమిటి?
A: ఫ్యాన్‌వే BGA అసెంబ్లీకి స్టాండర్డ్‌గా 0.4mm పిచ్‌కి మద్దతు ఇస్తుంది. 0.4 మిమీ కంటే తక్కువ పిచ్‌లు ఒక్కొక్కటిగా అంచనా వేయబడతాయి.

ప్ర: ఫ్యాన్‌వే BGA అసెంబ్లీకి డిజైన్ మద్దతును అందిస్తుందా?
జ: అవును. ఫ్యాన్‌వే ప్యాడ్ డిజైన్, వయా-ఇన్-ప్యాడ్ ఫిల్లింగ్ మరియు ఫ్యాన్-అవుట్ స్ట్రాటజీలపై సిఫార్సులతో సహా BGA రూటింగ్ ఆప్టిమైజేషన్ కోసం PCB లేఅవుట్ సంప్రదింపులను అందిస్తుంది.

ప్ర: BGA అసెంబ్లీకి సాధారణ టర్నరౌండ్ సమయం ఎంత?
A: ప్రోటోటైప్ BGA అసెంబ్లీలు సాధారణంగా 5 నుండి 7 పని రోజులలోపు రవాణా చేయబడతాయి. కాంపోనెంట్ లభ్యత మరియు బోర్డు సంక్లిష్టత ఆధారంగా వాల్యూమ్ ఆర్డర్‌లు షెడ్యూల్ చేయబడతాయి. వేగవంతమైన సేవలు అందుబాటులో ఉన్నాయి.

ప్ర: ఫ్యాన్‌వే విఫలమైన BGAని మళ్లీ పని చేయగలదా?
జ: అవును. Fanway నియంత్రిత థర్మల్ ప్రొఫైల్‌లతో అంకితమైన రీవర్క్ స్టేషన్‌లను ఉపయోగించి BGA రిమూవల్, ప్యాడ్ క్లీనింగ్, రీబాలింగ్ మరియు రీప్లేస్‌మెంట్ అందిస్తుంది. IPC-7711/7721 ప్రమాణాలకు రీవర్క్ చేయబడుతుంది.

ప్ర: ఫ్యాన్‌వే ఏ BGA ప్యాకేజీ రకాలకు మద్దతు ఇస్తుంది?
A: Fanway PBGA, CBGA, FCBGA, మైక్రో BGA మరియు LGA ప్యాకేజీలు, అలాగే µBGA, CTBGA, CABGA, CVBGA మరియు VFBGAలకు మద్దతు ఇస్తుంది.
