OEM ఛార్జింగ్ పైల్ PCBA మదర్‌బోర్డ్

OEM ఛార్జింగ్ పైల్ PCBA మదర్‌బోర్డ్ ఉత్పత్తి ప్రక్రియ

సబ్‌స్ట్రేట్‌లు FR-4 లేదా హై-ఫ్రీక్వెన్సీ మెటీరియల్‌లను ఉపయోగించుకుంటాయి (రోజర్స్ 4350B వంటివి).

కాంటాక్ట్ విశ్వసనీయతను నిర్ధారించడానికి బంగారు పూత లేదా OSP ఉపరితల చికిత్సను అవలంబిస్తారు.

DC-DC మాడ్యూల్స్ వంటి కీలక భాగాలు 100% వృద్ధాప్య పరీక్షలకు లోనవుతాయి.

ఛార్జింగ్ పైల్ PCBA మదర్‌బోర్డ్ ఛార్జింగ్ మోడ్ ఆధారంగా రెండు రకాలుగా వర్గీకరించబడింది:

AC ఛార్జింగ్ పైల్స్ మరియు DC ఛార్జింగ్ పైల్స్.

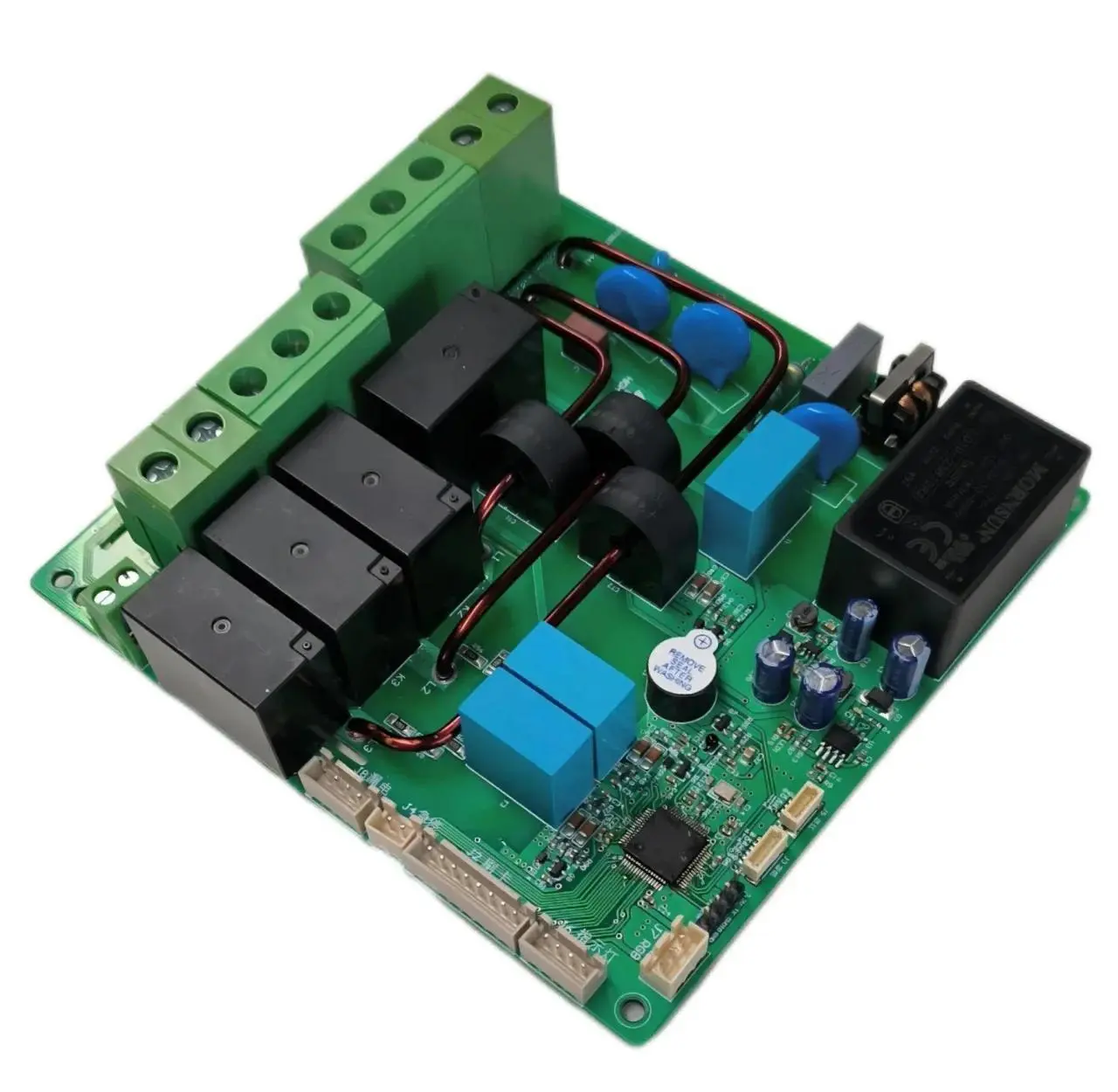

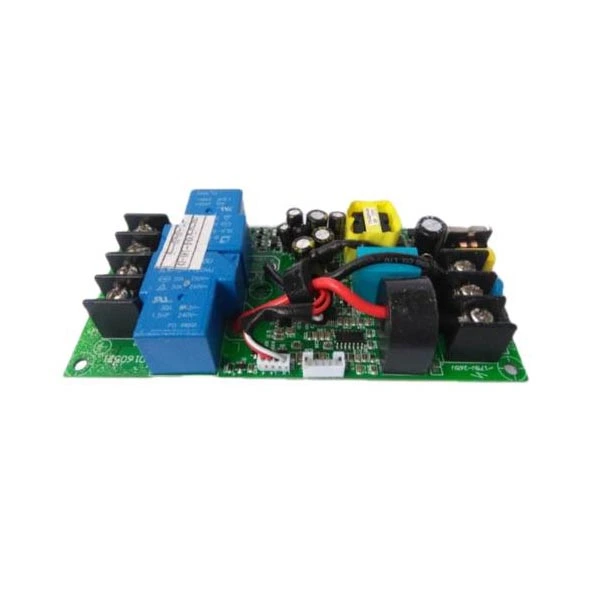

AC ఛార్జింగ్ పైల్ సర్క్యూట్ బోర్డ్:ఈ బోర్డు వాహనం యొక్క ఆన్-బోర్డ్ ఛార్జర్ (OBC) ద్వారా గ్రిడ్ AC పవర్‌ను DC పవర్‌గా మారుస్తుంది. దీని ప్రధాన విధులు:

CP టెర్మినల్ నియంత్రణ:ఛార్జింగ్ స్థితిని పర్యవేక్షించడానికి PWM సిగ్నల్‌లను ఉపయోగించి వాహనం యొక్క BMSతో కమ్యూనికేట్ చేస్తుంది (ఉదా., తుపాకీ చొప్పించడం, ఛార్జింగ్ తయారీ, ఛార్జింగ్ ప్రారంభం). పని వోల్టేజ్ 1kHz ఫ్రీక్వెన్సీతో 12V/9V/6V.

CC టెర్మినల్ డిటెక్షన్:ప్రతిఘటన మార్పుల ద్వారా ఛార్జింగ్ గన్ కనెక్షన్ స్థితిని నిర్ధారిస్తుంది మరియు అవుట్‌పుట్ కరెంట్ సామర్థ్యాన్ని నిర్ధారిస్తుంది (ఉదా., 1.5kΩ రెసిస్టెన్స్ 8A కరెంట్‌కి అనుగుణంగా ఉంటుంది).

సాధారణ పారామితులు:ఇన్‌పుట్ 220V AC, అవుట్‌పుట్ పవర్ 7kW/11kW, రక్షణ రేటింగ్ IP54.

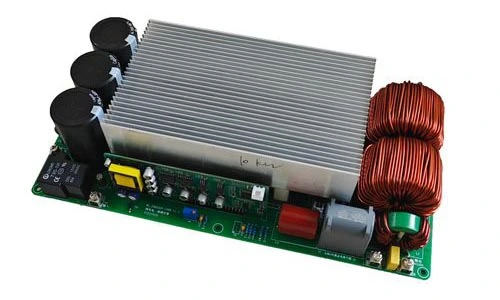

DC ఛార్జింగ్ పైల్ సర్క్యూట్ బోర్డ్:ఈ బోర్డు నేరుగా అధిక-వోల్టేజ్ DC శక్తిని ఉత్పత్తి చేస్తుంది. దీని ప్రధాన మాడ్యూల్స్ ఉన్నాయి:

AC/DC సరిదిద్దడం మరియు PFC మాడ్యూల్:యాక్టివ్ పవర్ ఫ్యాక్టర్ కరెక్షన్ (PFC) టెక్నాలజీని ఉపయోగించి త్రీ-ఫేజ్ 380V ACని హై-వోల్టేజ్ DC (750-850V)కి మారుస్తుంది, సామర్థ్యం 97% కంటే ఎక్కువ.

DC/DC మార్పిడి మాడ్యూల్:LLC రెసొనెంట్ టోపోలాజీ ద్వారా బ్యాటరీకి అవసరమైన పరిధికి (ఉదా. 200-920V) వోల్టేజీని సర్దుబాటు చేస్తుంది మరియు డైనమిక్ కరెంట్ నియంత్రణకు (అనేక వందల ఆంపియర్‌ల వరకు) మద్దతు ఇస్తుంది.

సాధారణ పారామితులు:ఇన్‌పుట్ 380V AC, అవుట్‌పుట్ పవర్ 30-120kW, ఇంటిగ్రేటెడ్ STM32F207ZET ప్రధాన నియంత్రణ చిప్, CAN/RS-485 కమ్యూనికేషన్‌కు మద్దతు ఇస్తుంది.
