పిసిబి డిజైన్ నుండి సామూహిక ఉత్పత్తి వరకు, ఫ్యాన్‌వే మీ విభిన్న ప్రాజెక్ట్ అవసరాలను తీర్చడానికి మరియు మీ మార్కెట్ నుండి మీ సమయం వేగవంతం చేయడానికి క్విక్-టర్న్ పిసిబి తయారీ సేవలను వన్-స్టాప్ సొల్యూషన్స్‌గా అందిస్తుంది.

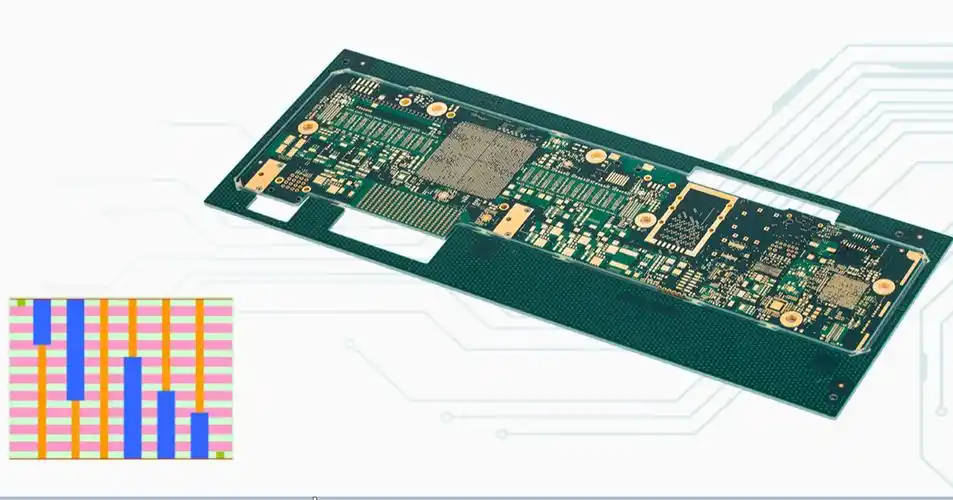

HDI పిసిబి (హై-డెన్సిటీ ఇంటర్‌కనెక్ట్ పిసిబి) అనేది సాంప్రదాయ పిసిబిలతో పోలిస్తే యూనిట్ ప్రాంతానికి గణనీయంగా ఎక్కువ వైరింగ్ సాంద్రతను అందించే ఒక రకమైన ప్రింటెడ్ సర్క్యూట్ బోర్డ్. చిన్న, మరింత కాంపాక్ట్ మరియు మన్నికైన ఎలక్ట్రానిక్ పరికరాలను రూపొందించడానికి HDI పిసిబి ఫాబ్రికేషన్ వేగంగా అంతిమ పరిష్కారంగా మారింది. ముఖ్య లక్షణాలు:
సన్నగా ట్రేస్ వెడల్పులు/ఖాళీలు(3/3 మిల్లు వరకు) నిర్బంధ ప్రాంతాలలో దట్టమైన కనెక్షన్‌లను ప్రారంభించడం.
మైక్రోవియాస్(సాధారణంగా <150μm వ్యాసం) పొరల మధ్య అధిక-సాంద్రత కలిగిన పరస్పర సంబంధాలను సులభతరం చేస్తుంది.
బ్లైండ్/ఖననం చేసిన వియాస్బాహ్య ఉపరితలాలను చొచ్చుకుపోకుండా లోపలి పొరలను కనెక్ట్ చేయడం, సిగ్నల్ సమగ్రతను పెంచేటప్పుడు బోర్డు పరిమాణాన్ని 60% వరకు తగ్గిస్తుంది.
అధిక పొర గణనలు(20+ పొరల వరకు) సంక్లిష్టమైన బహుళస్థాయి నిర్మాణాలకు మద్దతు ఇవ్వడానికి.
హెచ్‌డిఐ పిసిబి స్పెషలిస్ట్‌గా, అభిరుచులు మరియు విశ్వసనీయత అవసరమయ్యే పరిశ్రమలకు తగిన పరిష్కారాలను అందించడానికి ఫ్యాన్‌వే టెక్నాలజీ అధునాతన హెచ్‌డిఐ తయారీలో 12+ సంవత్సరాల అనుభవాన్ని ప్రభావితం చేస్తుంది:
వైద్య:ఇంప్లాంటబుల్ పరికరాలు, డయాగ్నొస్టిక్ పరికరాలు.
ఆటోమోటివ్:ADAS, EV బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్.
5 జి కమ్యూనికేషన్స్:హై-స్పీడ్ సర్వర్ బోర్డులు, MMWAVE మాడ్యూల్స్.
కన్స్యూమర్ ఎలక్ట్రానిక్స్:ఫోల్డబుల్ స్మార్ట్‌ఫోన్‌లు, సూక్ష్మీకరించిన IoT సెన్సార్లు.
చైనాలో మీ విశ్వసనీయ హెచ్‌డిఐ పిసిబి ప్రొవైడర్ మరియు సరఫరాదారుగా ఉండటానికి ఫ్యాన్‌వే కట్టుబడి ఉంది, మిషన్-క్లిష్టమైన పనితీరును నిర్ధారించడానికి ISO 9001- ధృవీకరించబడిన ప్రక్రియలను ఐపిసి -6012 క్లాస్ 3 ప్రమాణాలతో కలిపి.
తయారీలో మాకు కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థ ఉంది, మాకు వివిధ AOI, ఎక్స్-రే, ఎలక్ట్రికల్ టెస్టింగ్ మరియు పిసిబి మరియు అధిక నాణ్యత గల ఉత్పత్తిని నిర్ధారించే భాగాలను పరిశీలించడానికి.
మాకు స్థిరమైన సరఫరా గొలుసు ఉంది, ఇది తక్కువ ఖర్చుతో ముడి పదార్థాలను పొందడానికి వీలు కల్పిస్తుంది. ఆన్‌లైన్ ట్రాకింగ్ సిస్టమ్ మరియు ఆల్ ఇన్ వన్ తయారీ ఖర్చును తగ్గించడంలో మాకు సహాయపడుతుంది.
ఆన్‌లైన్ ట్రాకింగ్ సిస్టమ్ మీ ఆర్డర్ స్థితిని ట్రాక్ చేయడానికి మరియు ఉత్పత్తి షెడ్యూల్‌ను మెరుగ్గా నియంత్రించడానికి మరియు సమయానికి HDI PCB ని బట్వాడా చేయడానికి మాకు అనుమతిస్తుంది.
మా అంకితమైన బృందం భావన నుండి ఉత్పత్తి వరకు మీకు సహాయపడుతుంది.
| సాంకేతిక తరగతి | నిర్మాణం | సంక్లిష్టత | అనువర్తనాలు |
| HDI క్లాస్ 1 | 1+n+1 | తక్కువ | ప్రాథమిక వినియోగదారు ఎలక్ట్రానిక్స్, సాధారణ పరికరాలు |
| HDI క్లాస్ 2 | 2+n+2 | మధ్యస్థం | అధునాతన కన్స్యూమర్ ఎలక్ట్రానిక్స్, ఆటోమోటివ్ |
| HDI క్లాస్ 3 | 3+n+3 | అధిక | అధిక-పనితీరు పరికరాలు, 5 జి, AI వ్యవస్థలు |
| HDI Class 4 | 4+n+4 | చాలా ఎక్కువ | కట్టింగ్-ఎడ్జ్ అనువర్తనాలు, సెమీకండక్టర్ |
| పొర గణన | 1-108 ఎల్ |
| బోర్డు మందం పూర్తి చేయండి | 0.2 మిమీ -10.0 మిమీ |
| గరిష్ట ప్యానెల్ పరిమాణం | 610 మిమీ *1200 మిమీ |
| రాగి మందం పూర్తి చేయండి | 0.5oz-12oz |
| మిన్ లైన్ వెడల్పు | 2.5 మిల్/2.5 మిల్ |
| నిమిషం ముగింపు రంధ్రం పరిమాణం | 0.1 మిమీ |
| గరిష్ట కారక నిష్పత్తి | 25: 1 |
| ఇంపెడెన్స్ నియంత్రణ సహనం | +/- 10% |
| ఉపరితల ముగింపులు | HASL (LF), ENLG, LMMERSION TIN, LMMERSION సిల్వర్, గోల్డెన్ ఫింగర్, హార్డ్ గోల్డ్ ప్లేటింగ్ తో పూర్తి బోర్డు, OSP, ENEPLG |
| పదార్థాలు: | FR-4 TG150/TG170, రోజర్స్, ఆర్లాన్, టాకోనిక్, TUC TU-872 SLK, TU-883, పానాసోనిక్ M6/M7, బెర్గ్‌గుస్ట్ మొదలైనవి. |
1-దశల HDI తో 6L LED ఫోటోఎలెక్ట్రిక్ PCB

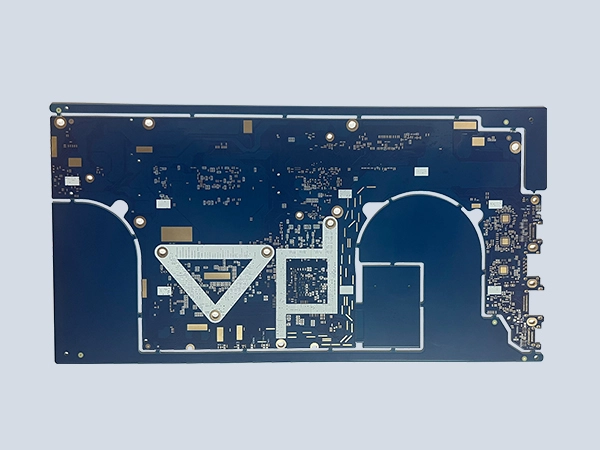

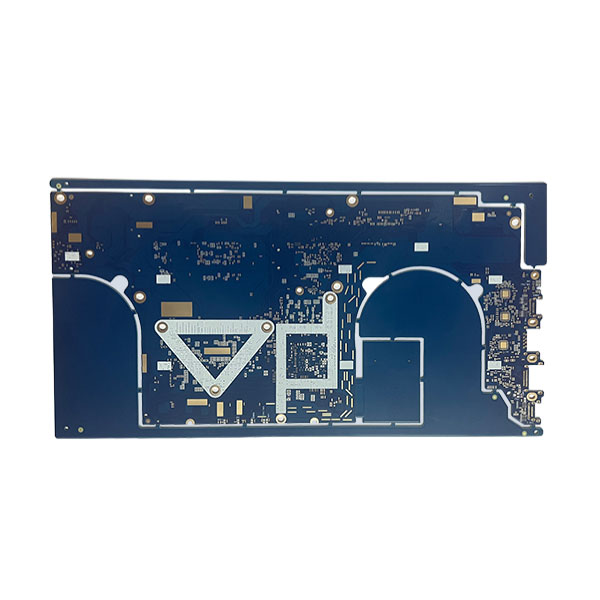

2-దశల HDI తో 8L ల్యాప్‌టాప్ మదర్‌బోర్డు

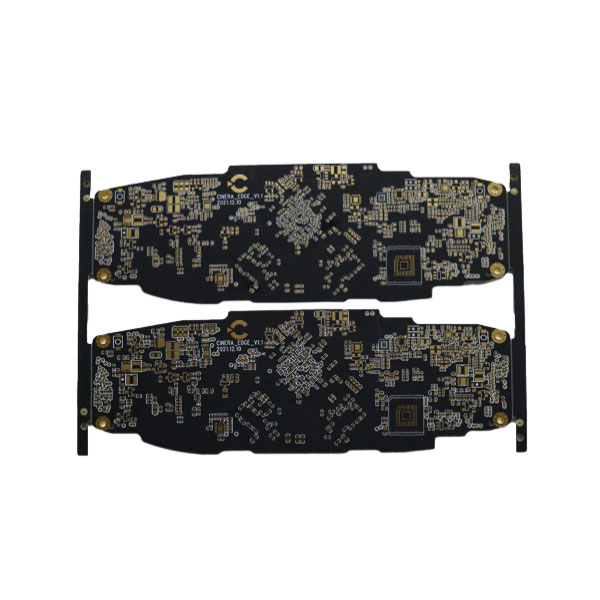

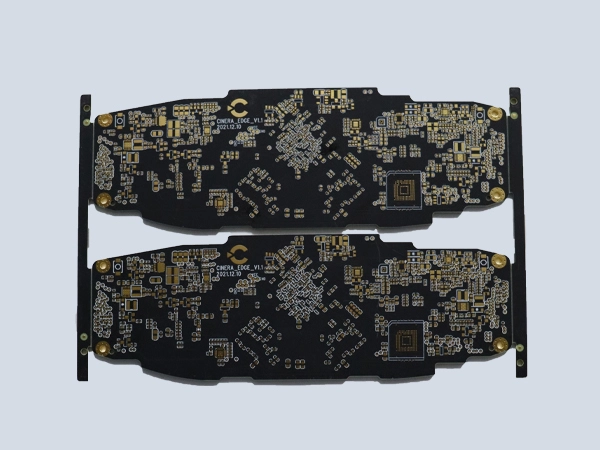

1-దశల HDI తో 14L రోజర్స్ హైబ్రిడ్ పిసిబి

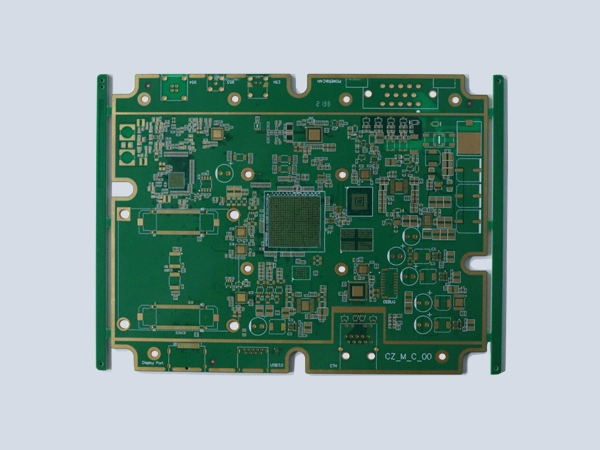

పిసిబి ద్వారా మల్టీలేయర్ హెచ్‌డిఐ బ్లైండ్
