పిసిబి డిజైన్ నుండి సామూహిక ఉత్పత్తి వరకు, ఫ్యాన్‌వే మీ విభిన్న ప్రాజెక్ట్ అవసరాలను తీర్చడానికి మరియు మీ మార్కెట్ నుండి మీ సమయం వేగవంతం చేయడానికి క్విక్-టర్న్ పిసిబి తయారీ సేవలను వన్-స్టాప్ సొల్యూషన్స్‌గా అందిస్తుంది.
రిజిడ్ ఫ్లెక్స్ పిసిబి అనేది ఒక వినూత్న సర్క్యూట్ పరిష్కారం, ఇది సాంప్రదాయిక దృ g మైన పిసిబిని ఖచ్చితమైన సాంకేతిక పరిజ్ఞానం ద్వారా ఫ్లెక్సిబుల్ సర్క్యూట్ బోర్డ్ (ఎఫ్‌పిసి) తో మిళితం చేస్తుంది. వారి ప్రత్యేకమైన త్రిమితీయ రూపకల్పన, అధిక విశ్వసనీయత మరియు స్పేస్-సేవింగ్ కారణంగా, దృ -మైన-ఫ్లెక్స్ పిసిబి హై-ఎండ్ ఎలక్ట్రానిక్ పరికరాల యొక్క ప్రధాన భాగాలుగా మారింది. టెలికమ్యూనికేషన్స్, కన్స్యూమర్ ఎలక్ట్రానిక్స్, ఆటోమోటివ్ ఎలక్ట్రానిక్స్, ఇండస్ట్రియల్ కంట్రోల్ మరియు వైద్య పరికరాలతో సహా వివిధ పరిశ్రమలలో దీనిని విస్తృతంగా ఉపయోగిస్తున్నారు. చైనాలో పిసిబి స్పెషలిస్ట్‌గా, మా వినియోగదారులకు అధిక నాణ్యత మరియు సంక్లిష్టమైన దృ fluf మైన ఫ్లెక్స్ పిసిబి తయారీ పరిష్కారాలను అందించడంపై ఫ్యాన్‌వే దృష్టి పెడుతుంది.
డిజైన్‌ను ఆప్టిమైజ్ చేయడంలో మీకు సహాయపడటానికి మాకు ప్రొఫెషనల్ DFM (తయారీ కోసం డిజైన్) విశ్లేషించండి. మేము 3D మోడలింగ్ మరియు సంక్లిష్ట దృ g మైన మరియు సౌకర్యవంతమైన బోర్డుల అనుకరణకు మద్దతు ఇస్తున్నాము.
మా హై ప్రెసిషన్ లేజర్ డ్రిల్లింగ్ మరియు మైక్రోహోల్ టెక్నాలజీ అధిక సాంద్రతతో కూడిన పరస్పర సంబంధాలను నిర్ధారిస్తుంది మరియు ఉత్పత్తి స్థిరత్వాన్ని నిర్ధారించడానికి కఠినమైన మరియు సౌకర్యవంతమైన కలయిక భాగాల యొక్క లామినేటింగ్ ప్రక్రియను ఖచ్చితంగా నియంత్రిస్తుంది.
ఉత్పత్తి విశ్వసనీయతను నిర్ధారించడానికి మాకు 100% ఎలక్ట్రికల్ టెస్టింగ్ మరియు AOI (ఆటోమేటిక్ ఆప్టికల్ ఇన్స్పెక్షన్) ఉన్నాయి. పిసిబి ఉత్పత్తి ప్రక్రియ ఖచ్చితంగా ఐపిసి ప్రమాణాలను అనుసరిస్తుంది.
ఉత్పత్తి అభివృద్ధి చక్రాన్ని తగ్గించడంలో మీకు సహాయపడటానికి మా వేగవంతమైన ప్రోటోటైప్ సేవ. వేర్వేరు కస్టమర్ అవసరాలను తీర్చడానికి మా తక్కువ-వాల్యూమ్ నుండి అధిక-వాల్యూమ్ ఉత్పత్తికి.
| పరామితి | సామర్ధ్యం |
| ఫ్లెక్స్ పొరలు | 1-6 పొరలు (12.5μm-100μm PI మందం) |
| దృ g మైన పొరలు | FR4 (TG 140 ° C-180 ° C), రోజర్స్, పాలిమైడ్ |
| ఉపరితల ముగింపు | ఎనిగ్, ఇమ్మర్షన్ సిల్వర్, OSP, హార్డ్ గోల్డ్ |
| కనీస ట్రేస్/స్పేసింగ్ | 3/3 MIL (దృ g మైన), 2/2 MIL (ఫ్లెక్స్) |
| రకాలు ద్వారా | బ్లైండ్, ఖననం, మైక్రోవియాస్ (75μm వ్యాసం) |
డిజైన్ & లేఅవుట్:డైనమిక్ ఫ్లెక్స్ అనువర్తనాల కోసం IPC-2223 కంప్లైంట్ స్టాకప్ ఆప్టిమైజేషన్.
ఖచ్చితమైన కల్పన:బ్లైండ్/ఖననం చేసిన VIAS (లేజర్-డ్రిల్లింగ్ 50μm) తో మల్టీలేయర్ దృ flex- ఫ్లెక్స్ బోర్డులు
టర్న్‌కీ అసెంబ్లీ:బేర్ బోర్డుల నుండి పరీక్షించిన బాక్స్-బిల్డ్ సమావేశాలకు పూర్తి పరిష్కారాలు.
ఉచిత DFM విశ్లేషణ:బెండ్ చక్రాలు మరియు ఒత్తిడి పాయింట్ల కోసం డిజైన్లను ఆప్టిమైజ్ చేయండి.

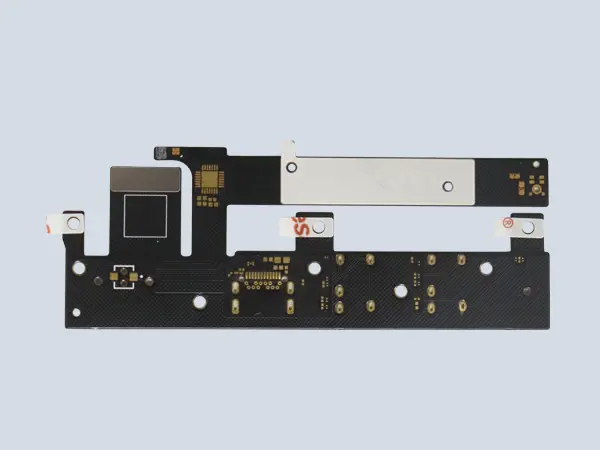

24-పొర రిజిడ్-ఫ్లెక్స్ పిసిబి

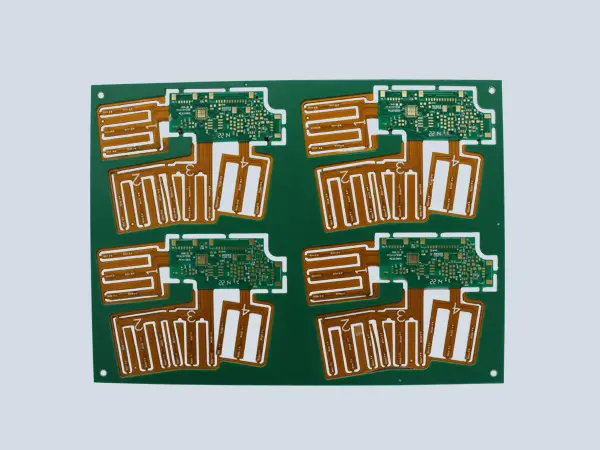

సౌకర్యవంతమైన సర్క్యూట్ పరిష్కారాలు

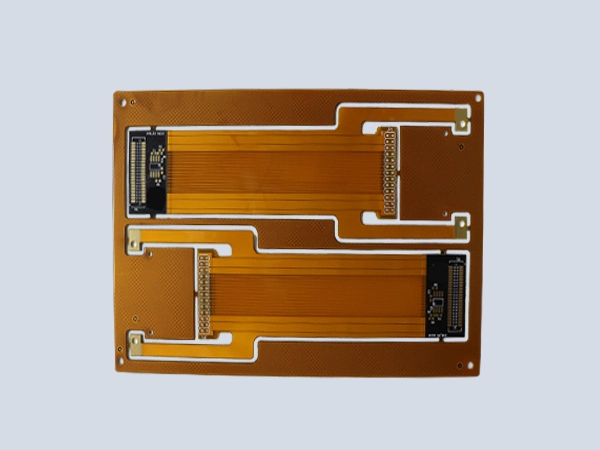

మెడికల్-గ్రేడ్ పిసిబిలు

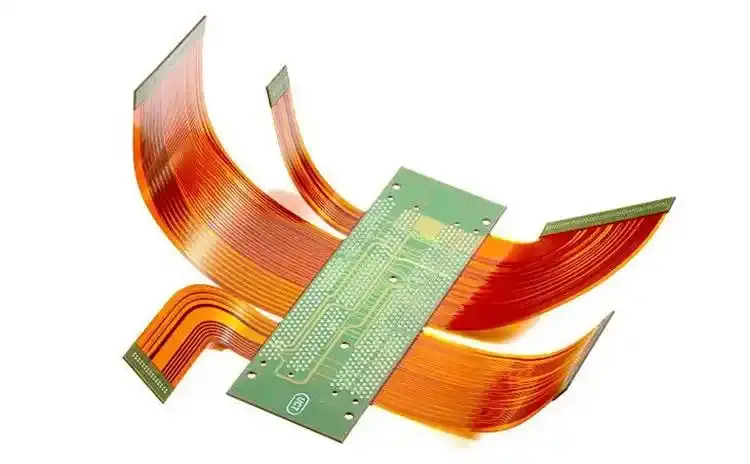

దృ flex- ఫ్లెక్స్ పిసిబి
ఫ్యాన్‌వే అధునాతన దృ g మైన-ఫ్లెక్స్ పిసిబి ఇంటిగ్రేషన్ టెక్నాలజీలో ప్రత్యేకత కలిగి ఉంది, అధిక కారక నిష్పత్తి డిజైన్లకు (15: 1 వరకు) మరియు మల్టీలేయర్ కాన్ఫిగరేషన్లకు మద్దతు ఇస్తుంది. మీకు ప్రాథమిక సింగిల్-సైడెడ్ ఫ్లెక్సిబుల్ సర్క్యూట్ లేదా సంక్లిష్టమైన 60-పొరల దృ ffic మైన-ఫ్లెక్స్ పరిష్కారం అవసరమైతే, మేము మీ ఉత్పత్తి అభివృద్ధిని కాన్సెప్ట్ నుండి మార్కెట్-సిద్ధంగా అమలు వరకు వేగవంతం చేస్తాము.
