చిన్న, వేగవంతమైన మరియు మరింత శక్తివంతమైన ఎలక్ట్రానిక్ పరికరాల వైపు కనికరంలేని పుష్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ టెక్నాలజీలో గణనీయమైన ఆవిష్కరణకు దారితీసింది. హై-డెన్సిటీ ఇంటర్కనెక్ట్ (HDI) PCBలు నేటి అత్యంత అధునాతన ఎలక్ట్రానిక్లకు పునాదిగా మారాయి-స్మార్ట్ఫోన్లు మరియు ధరించగలిగే వాటి నుండి ఆటోమోటివ్ సేఫ్టీ సిస్టమ్లు మరియు మెడికల్ ఇంప్లాంట్ల వరకు. ఏమి చేస్తుందో మేము పరిశీలిస్తాముHDI PCBసంప్రదాయ బోర్డులు, ఇందులో ఉన్న కీలక సాంకేతికతలు మరియు ఎలా ఉంటాయిఫ్యాన్వేయొక్క తయారీ సామర్థ్యాలు ఈ సంక్లిష్టమైన, అధిక-విశ్వసనీయత బోర్డుల ఉత్పత్తికి మద్దతు ఇస్తాయి. మేము ఆధునిక HDI ఫాబ్రికేషన్ను నిర్వచించే డిజైన్ పరిగణనలు, మెటీరియల్ ఎంపికలు మరియు నాణ్యతా ప్రమాణాలను అన్వేషిస్తాము.

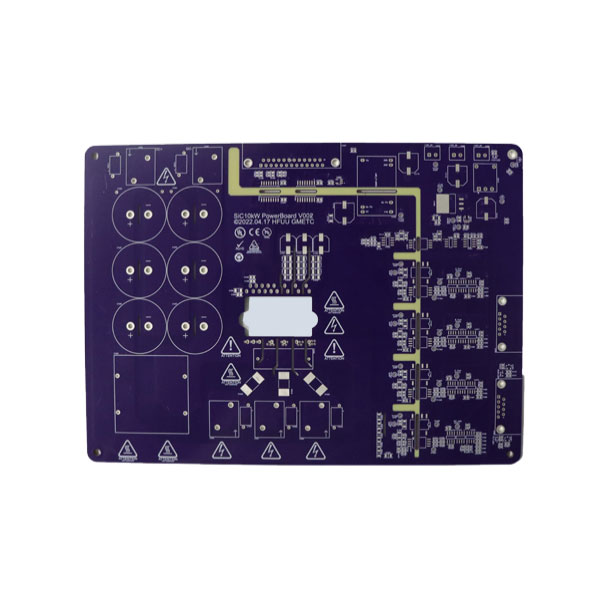

ప్రింటెడ్ సర్క్యూట్ బోర్డ్ దాదాపు ప్రతి ఎలక్ట్రానిక్ పరికరానికి పునాది. పరికరాలు మరింత శక్తివంతంగా మరియు మరింత కాంపాక్ట్గా మారినందున, PCBలపై ఉంచిన డిమాండ్లు నాటకీయంగా పెరిగాయి. అనేక ఆధునిక అనువర్తనాలకు త్రూ-హోల్ భాగాలు మరియు విస్తృత జాడలతో కూడిన ప్రామాణిక PCBలు సరిపోవు. అధిక కాంపోనెంట్ డెన్సిటీ, వేగవంతమైన సిగ్నల్ వేగం మరియు తగ్గిన ఫారమ్ కారకాల అవసరం హై-డెన్సిటీ ఇంటర్కనెక్ట్ టెక్నాలజీని స్వీకరించడానికి దారితీసింది.
HDI PCBలు సూక్ష్మమైన లైన్లు మరియు ఖాళీలు, చిన్న వయాస్ మరియు అధిక కనెక్షన్ ప్యాడ్ సాంద్రతల కలయిక ద్వారా యూనిట్ ప్రాంతానికి ఎక్కువ వైరింగ్ సాంద్రతను సాధిస్తాయి. ఈ బోర్డులు చిన్న ప్రదేశాల్లో మరింత కార్యాచరణను ఏకీకృతం చేస్తాయి-5G కమ్యూనికేషన్స్ ఇన్ఫ్రాస్ట్రక్చర్ నుండి మెడికల్ డయాగ్నొస్టిక్ పరికరాలు మరియు వాహనాలలో అధునాతన డ్రైవర్ సహాయ వ్యవస్థల వరకు ఉండే అప్లికేషన్లకు ఇది అవసరం.
ఫ్యాన్వే టెక్నాలజీPCB ఫాబ్రికేషన్, అసెంబ్లీ మరియు టెస్టింగ్లో 12 సంవత్సరాల అనుభవం ఉన్న చైనా-ఆధారిత ఎలక్ట్రానిక్ మ్యానుఫ్యాక్చరింగ్ సర్వీస్ ప్రొవైడర్. కంపెనీ PCB లేఅవుట్ మరియు డిజైన్ నుండి తుది ఉత్పత్తి డెలివరీ వరకు ఎండ్-టు-ఎండ్ పరిష్కారాలను అందిస్తుంది. ఈ కథనం HDI PCB సాంకేతికత, ఉత్పాదక ప్రక్రియలు మరియు అధిక-సాంద్రత ఇంటర్కనెక్ట్ సొల్యూషన్లు అవసరమయ్యే క్లయింట్ల కోసం Fanwayని భాగస్వామిగా చేసే సామర్థ్యాలపై ఆబ్జెక్టివ్ లుక్ను అందిస్తుంది.
HDI PCBలు సాంప్రదాయ PCBల నుండి అధిక కాంపోనెంట్ సాంద్రత మరియు మెరుగైన విద్యుత్ పనితీరును ఎనేబుల్ చేసే అనేక ముఖ్య లక్షణాల ద్వారా వేరు చేయబడ్డాయి.
HDI బోర్డ్లు 2.5 మిల్ (0.0635 మిమీ) లేదా అంతకంటే తక్కువ వెడల్పును మరియు ఖాళీలను సాధించగలవు. ఇది ఇచ్చిన ప్రాంతంలో మరింత రౌటింగ్ని అనుమతిస్తుంది, బహుళ లేయర్లు లేదా భారీ బోర్డ్లు అవసరం లేకుండా BGAలు (బాల్ గ్రిడ్ అర్రేస్) వంటి అధిక-పిన్-కౌంట్ భాగాలను కనెక్ట్ చేయడం సాధ్యపడుతుంది.
మొత్తం బోర్డు మందం గుండా వెళ్ళే సాంప్రదాయ త్రూ-హోల్ వయాస్ కాకుండా, మైక్రోవియాలు చిన్న-వ్యాసం గల వయాస్-సాధారణంగా 150μm కంటే తక్కువ-ప్రక్కనే ఉన్న పొరలను కలుపుతాయి. చిన్న పరిమాణం ఇచ్చిన ప్రాంతంలో ఎక్కువ వయాస్లను అనుమతిస్తుంది మరియు దాని ద్వారా వినియోగించే స్థలాన్ని తగ్గిస్తుంది.
బ్లైండ్ వయాస్ మొత్తం బోర్డ్లోకి చొచ్చుకుపోకుండా బయటి పొరను లోపలి పొరకు కలుపుతుంది. ఖననం చేయబడిన వయాలు బయటి ఉపరితలాలను చేరకుండా లోపలి పొరలను కలుపుతాయి. ఇవి రకాల ద్వారా బయటి పొరలపై ఖాళీని వినియోగించకుండా మరింత సంక్లిష్టమైన ఇంటర్కనెక్షన్లను అనుమతిస్తాయి.
రాగి పొరల మధ్య ఇన్సులేటింగ్ పొరలు HDI బోర్డులలో సన్నగా ఉంటాయి, మొత్తం బోర్డు మందం తగ్గడానికి మరియు తక్కువ సిగ్నల్ మార్గాల ద్వారా సిగ్నల్ సమగ్రతను మెరుగుపరచడానికి దోహదం చేస్తుంది.
ఎలక్ట్రికల్ పనితీరును కొనసాగించేటప్పుడు లేదా మెరుగుపరచేటప్పుడు ఈ ఫీచర్లు సమిష్టిగా బోర్డు పరిమాణాన్ని గణనీయంగా తగ్గించడాన్ని ప్రారంభిస్తాయి-కొన్నిసార్లు సంప్రదాయ డిజైన్లతో పోలిస్తే 60% వరకు.
అన్ని HDI బోర్డులు సమానంగా ఉండవు. HDI డిజైన్ యొక్క సంక్లిష్టత సాధారణంగా బిల్డ్-అప్ లేయర్ల సంఖ్య మరియు ప్రమేయం ఉన్న నిర్మాణాల ద్వారా వర్గీకరించబడుతుంది.
| తరగతి | నిర్మాణం | సంక్లిష్టత | సాధారణ అప్లికేషన్లు |
| HDI క్లాస్ 1 | 1+N+1 | తక్కువ | ప్రాథమిక వినియోగదారు ఎలక్ట్రానిక్స్, సాధారణ పరికరాలు |
| HDI క్లాస్ 2 | 2+N+2 | మధ్యస్థం | అధునాతన వినియోగదారు ఎలక్ట్రానిక్స్, ఆటోమోటివ్ ఇన్ఫోటైన్మెంట్ |
| HDI క్లాస్ 3 | 3+N+3 | అధిక | అధిక-పనితీరు గల పరికరాలు, 5G మౌలిక సదుపాయాలు, AI వ్యవస్థలు |
| HDI క్లాస్ 4 | 4+N+4 | చాలా ఎక్కువ | అత్యాధునిక అప్లికేషన్లు, సెమీకండక్టర్ ప్యాకేజింగ్ |
నిర్మాణ సంజ్ఞామానంలోని "N" కోర్ లేయర్ల సంఖ్యను సూచిస్తుంది. అధిక సంక్లిష్టత బోర్డులకు మరింత అధునాతన తయారీ ప్రక్రియలు మరియు కఠినమైన ప్రక్రియ నియంత్రణ అవసరం.
ఫ్యాన్వేవిస్తృత శ్రేణి HDI PCB అవసరాలకు మద్దతు ఇవ్వడానికి తయారీ సామర్థ్యాలను అభివృద్ధి చేసింది. కింది పట్టిక అందుబాటులో ఉన్న కీలక సామర్థ్యాలను సంగ్రహిస్తుంది.
| సామర్ధ్యం | పరిధి |
| లేయర్ కౌంట్ | 1 - 108 పొరలు |
| పూర్తయిన బోర్డు మందం | 0.2 మిమీ - 10.0 మిమీ |
| గరిష్ట ప్యానెల్ పరిమాణం | 610 mm × 1200 mm |
| పూర్తి కాపర్ మందం | 0.5 oz - 12 oz |
| కనిష్ట పంక్తి వెడల్పు / స్థలం | 2.5 మిల్ / 2.5 మిల్ |
| కనిష్ట పూర్తి హోల్ పరిమాణం | 0.1 మి.మీ |
| గరిష్ట కారక నిష్పత్తి | 25:1 |
| ఇంపెడెన్స్ కంట్రోల్ టాలరెన్స్ | ±10% |
కంపెనీ HASL (LF), ENIG (ఇమ్మర్షన్ గోల్డ్), ఇమ్మర్షన్ టిన్, ఇమ్మర్షన్ సిల్వర్, OSP మరియు గోల్డ్ ఫింగర్లతో సహా అనేక రకాల ఉపరితల ముగింపులను అందిస్తుంది, కస్టమర్లు వారి నిర్దిష్ట అప్లికేషన్ మరియు పర్యావరణ అవసరాలకు తగిన ముగింపును ఎంచుకోవడానికి అనుమతిస్తుంది.
HDI PCBలు సాధారణంగా విశ్వసనీయత కీలకమైన అప్లికేషన్లలో ఉపయోగించబడతాయి.ఫ్యాన్వేఅంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా దాని నిబద్ధతను ప్రతిబింబించే అనేక నాణ్యతా ధృవపత్రాలను నిర్వహిస్తుంది.
• ISO 9001:2015- నాణ్యత నిర్వహణ వ్యవస్థ ధృవీకరణ.
• IATF 16949:2016- ఆటోమోటివ్ పరిశ్రమ నాణ్యత నిర్వహణ ప్రమాణం.
• ISO 13485:2016- వైద్య పరికర నాణ్యత నిర్వహణ వ్యవస్థ ధృవీకరణ.
ప్రింటెడ్ బోర్డుల ఆమోదయోగ్యత కోసం IPC-A-600G మరియు దృఢమైన PCBల పనితీరు స్పెసిఫికేషన్ కోసం IPC-6012తో సహా IPC ప్రమాణాలకు కూడా కంపెనీ కట్టుబడి ఉంటుంది. HDI PCB ఉత్పత్తి IPC క్లాస్ 2 మరియు క్లాస్ 3 ప్రమాణాలకు అందుబాటులో ఉంది, మిషన్-క్రిటికల్ అప్లికేషన్ల కోసం క్లాస్ 3 అత్యధిక స్థాయిని సూచిస్తుంది.
పర్యావరణ సమ్మతిలో UL భద్రతా ధృవీకరణ, ప్రమాదకర పదార్ధాల నియంత్రణ కోసం RoHS సమ్మతి మరియు రీచ్ రసాయన సమ్మతి ఉన్నాయి.
A: HDI PCBలు సూక్ష్మమైన ట్రేస్ వెడల్పులను (2.5 మిల్ వరకు), చిన్న వయాస్ (150μm కంటే తక్కువ మైక్రోవియాస్) మరియు అధిక కనెక్షన్ ప్యాడ్ సాంద్రతను కలిగి ఉంటాయి. ఇవి ప్రామాణిక PCBలతో పోలిస్తే మెరుగైన సిగ్నల్ సమగ్రతతో మరింత కాంపాక్ట్ డిజైన్లను ప్రారంభిస్తాయి.
A: మైక్రోవియాలు చిన్న-వ్యాసం గల వయాస్, సాధారణంగా 150μm కంటే తక్కువ, ఇవి ప్రక్కనే ఉన్న పొరలను కలుపుతాయి. వాటి చిన్న పరిమాణం అధిక రౌటింగ్ సాంద్రతను అనుమతిస్తుంది మరియు నిర్మాణం ద్వారా వినియోగించబడే స్థలాన్ని తగ్గిస్తుంది.
జ: డిజైన్ అవసరాలు మరియు మెటీరియల్ ఎంపిక ఆధారంగా ఫ్యాన్వే గరిష్టంగా 108 లేయర్లతో HDI PCBలను ఉత్పత్తి చేయగలదు.
A: Fanway ISO 9001:2015, IATF 16949:2016 మరియు ISO 13485:2016 ధృవపత్రాలను కలిగి ఉంది. కంపెనీ IPC ప్రమాణాలకు కూడా కట్టుబడి ఉంటుంది మరియు UL, RoHS మరియు రీచ్ సమ్మతిని నిర్వహిస్తుంది.
A: అందుబాటులో ఉన్న ముగింపులలో HASL (LF), ENIG (ఇమ్మర్షన్ గోల్డ్), ఇమ్మర్షన్ టిన్, ఇమ్మర్షన్ సిల్వర్, OSP మరియు బంగారు వేళ్లు ఉన్నాయి. ఎంపిక అప్లికేషన్ యొక్క టంకం అవసరాలు మరియు పర్యావరణ పరిస్థితులపై ఆధారపడి ఉంటుంది.
HDI PCBసాంకేతికత అనేది ఆధునిక ఎలక్ట్రానిక్ పరికరాలకు అవసరమైనదిగా మారింది, ఇవి చిన్న ఫారమ్ కారకాలలో అధిక కార్యాచరణ అవసరం. సున్నితమైన జాడలు, మైక్రోవియాలు మరియు అధునాతన పదార్థాల కలయిక సంప్రదాయ PCB సాంకేతికతతో సాధ్యం కాని డిజైన్లను అనుమతిస్తుంది.
ఫ్యాన్వే 108 వరకు లేయర్ గణనలు, కనిష్ట ట్రేస్ వెడల్పు 2.5 మిల్ మరియు హై-ఫ్రీక్వెన్సీ మరియు హై-స్పీడ్ మెటీరియల్ల శ్రేణికి మద్దతుతో, HDI PCB తయారీ సామర్థ్యాల సమగ్ర సెట్ను అందిస్తుంది. ISO 9001, IATF 16949 మరియు ISO 13485తో సహా కంపెనీ నాణ్యతా ధృవీకరణ పత్రాలు ఆటోమోటివ్, మెడికల్ మరియు ఇతర డిమాండ్ ఉన్న అప్లికేషన్ల అవసరాలను తీర్చడంలో దాని నిబద్ధతను ప్రతిబింబిస్తాయి.
వేగవంతమైన ప్రోటోటైపింగ్ ఎంపికలు మరియు ఉచిత DFM విశ్లేషణతో, Fanway కొత్త HDI డిజైన్లను అభివృద్ధి చేసే కస్టమర్లకు ఆచరణాత్మక మద్దతును అందిస్తుంది. మీరు మీ ప్రాజెక్ట్ కోసం విశ్వసనీయ భాగస్వామి కోసం చూస్తున్నట్లయితే, మేము మిమ్మల్ని ఆహ్వానిస్తున్నాముసంప్రదించండిఫ్యాన్వేనేడు. సాంకేతిక బృందం మీ నిర్దిష్ట అవసరాలకు అనుగుణంగా డిజైన్ మార్గదర్శకత్వం, మెటీరియల్ సిఫార్సులు మరియు పోటీ ధరలను అందించగలదు. సంభాషణను ప్రారంభించడానికి కంపెనీ వెబ్సైట్ లేదా ఇమెయిల్ ద్వారా సంప్రదించండి.
