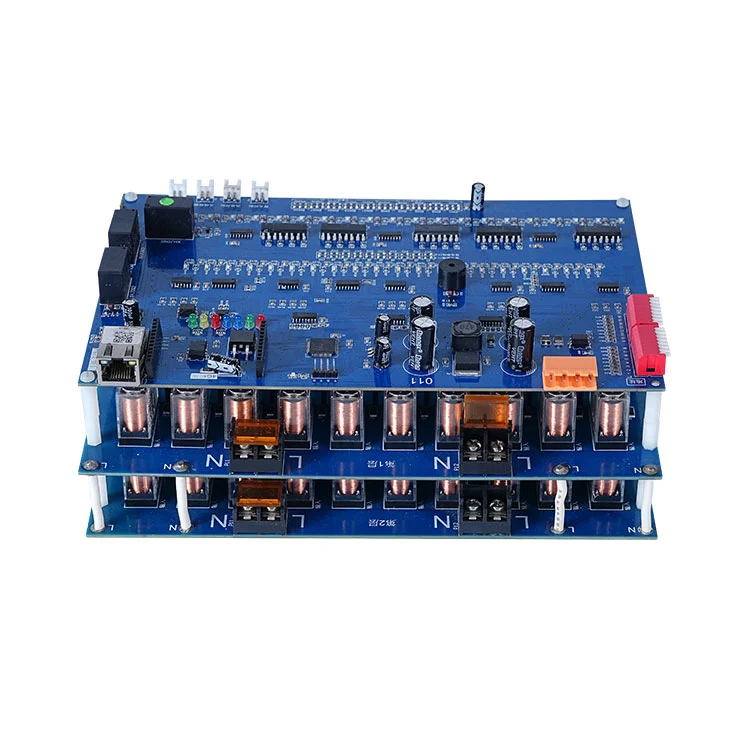

ఫ్యాన్వేSMT PCB అసెంబ్లీసైద్ధాంతిక ప్లేస్మెంట్ వేగానికి మించి ఆచరణాత్మక ఉత్పత్తి పనితీరును అందిస్తుంది. ఎలక్ట్రానిక్స్ తయారీలో బోర్డు రూపకల్పన, భాగాలు, తనిఖీ మరియు సరఫరా గొలుసు ద్వారా వాస్తవ సామర్థ్యం ప్రభావితమవుతుంది.
ఎలక్ట్రానిక్స్ తయారీ రంగంలో, ప్లేస్మెంట్ వేగం తరచుగా సైద్ధాంతిక పరంగా కోట్ చేయబడుతుంది. అయినప్పటికీ, వాస్తవ-ప్రపంచ పనితీరు బోర్డు సంక్లిష్టత, భాగాల మిశ్రమం, తనిఖీ చక్రాలు మరియు సరఫరా గొలుసు స్థిరత్వంపై ఆధారపడి ఉంటుంది. అందుకే కాంపోనెంట్-పర్-గంట (CPH) కొలమానాలను ఒక వివిక్త వ్యక్తిగా కాకుండా విస్తృత ఉత్పత్తి వ్యవస్థలో అర్థం చేసుకోవాలి.
నేటి ఎలక్ట్రానిక్స్ ఉత్పత్తి ల్యాండ్స్కేప్లో, PCB అసెంబ్లీ లైన్లు పూర్తిగా గరిష్ట యంత్ర వేగంతో మూల్యాంకనం చేయబడవు. బదులుగా, అవి నాణ్యత పరిమితులలో స్థిరమైన నిర్గమాంశ ద్వారా కొలుస్తారు.
హై-స్పీడ్ పిక్-అండ్-ప్లేస్ మెషిన్ చాలా ఎక్కువ సైద్ధాంతిక ప్లేస్మెంట్ రేట్లను ప్రచారం చేస్తుంది, కానీ వాస్తవ ఉత్పత్తి అవుట్పుట్ దీని ద్వారా రూపొందించబడింది:
- కాంపోనెంట్ సైజు వైవిధ్యం (01005 నుండి పెద్ద BGAలు)
- ప్లేస్మెంట్ ఖచ్చితత్వ అవసరాలు
- తనిఖీ పాజ్లు (SPI, AOI, X-ray)
- ఉత్పత్తి పరుగుల మధ్య మార్పు సమయం
- ప్రోగ్రామింగ్ ఆప్టిమైజేషన్ మరియు ఫీడర్ సెటప్
దీని అర్థం "గంటకు భాగాలు" అనేది స్థిర విలువ కంటే డైనమిక్ పరిధి.
చాలా ఆధునిక SMT వ్యవస్థలు మెషిన్ స్థాయిలో ఒక నిమిషానికి భాగాలు (CPM) ఆధారంగా పనిచేస్తాయి. పూర్తి లైన్కు స్కేల్ చేసినప్పుడు, బహుళ యంత్రాలు సమాంతరంగా పనిచేస్తాయి, అంటే నిర్గమాంశ సమగ్రంగా ఉంటుంది కానీ తనిఖీ స్టేషన్లు మరియు రిఫ్లో బ్యాలెన్సింగ్ వంటి అడ్డంకుల ద్వారా కూడా నిర్బంధించబడుతుంది.
ఆచరణాత్మక పరంగా, ఒక అధునాతన ప్లేస్మెంట్ హెడ్ ఆదర్శ పరిస్థితులలో గంటకు పదివేల ప్లేస్మెంట్లను అధిగమించవచ్చు, అయితే పూర్తి PCB అసెంబ్లీ లైన్ బహుళ దశల మధ్య సమకాలీకరణకు కారణమవుతుంది.
ఒక ఆధునిక SMT లైన్ అనేది ఒక యంత్రం కాదు కానీ ఒక సమన్వయ పర్యావరణ వ్యవస్థ. సాధారణ దశలు ఉన్నాయి:
- సోల్డర్ పేస్ట్ ప్రింటింగ్ (SPI ధృవీకరణ)
- హై-స్పీడ్ కాంపోనెంట్ ప్లేస్మెంట్
- రిఫ్లో టంకం
- ఆప్టికల్ మరియు స్ట్రక్చరల్ ఇన్స్పెక్షన్ (AOI/X-ray)
- ఫంక్షనల్ టెస్టింగ్
ప్రతి దశ మొత్తం వ్యవస్థ యొక్క ప్రభావవంతమైన నిర్గమాంశను ప్రభావితం చేస్తుంది. ప్లేస్మెంట్ చాలా వేగంగా ఉన్నప్పటికీ, దిగువ తనిఖీ మరియు దిద్దుబాటు లూప్లు స్థిరత్వాన్ని నిర్ధారిస్తాయి మరియు లోపం వ్యాప్తిని తగ్గిస్తాయి.
నిర్గమాంశను ప్రభావితం చేసే ముఖ్యమైన కారకాలలో ఒకటి యంత్ర దృష్టి దిద్దుబాటు. అధునాతన SMT సిస్టమ్లు ప్లేస్మెంట్కు ముందు కాంపోనెంట్ పొజిషన్ను సరిచేయడానికి నిజ-సమయ ఆప్టికల్ అమరికను ఉపయోగిస్తాయి.
ఇది ఆధునికతను అనుమతిస్తుందిSMT PCB అసెంబ్లీమైక్రాన్-స్థాయి ఖచ్చితత్వాన్ని నిర్వహించడానికి పంక్తులు, తరచుగా ±25μm లోపల ఉంటాయి. ఇది విశ్వసనీయతను మెరుగుపరుస్తుంది, ఇది వర్క్ఫ్లో మైక్రో-పాజ్లను కూడా పరిచయం చేస్తుంది, ఇది వేగంతో సమతుల్యంగా ఉండాలి.
ఫలితంగా "ఫాస్ట్" అనేది ముడి ప్లేస్మెంట్ వేగం ద్వారా మాత్రమే కాకుండా ఎంత సమర్థవంతంగా ఖచ్చితత్వ సవరణలు ఏకీకృతం చేయబడిందనే దాని ద్వారా నిర్వచించబడిన వ్యవస్థ.
నిజమైన నిర్గమాంశను బాగా అర్థం చేసుకోవడానికి, బహుళ-లైన్ ఉత్పత్తి వాతావరణాన్ని పరిగణించండి. ఈ సందర్భంలో, ఫాన్వే హై-స్పీడ్ ప్లేస్మెంట్ సామర్థ్యంతో 8 SMT లైన్లను నిర్వహిస్తుంది.
ప్రతి పంక్తి సిద్ధాంతపరంగా 24-గంటల చక్రంలో చాలా ఎక్కువ ప్లేస్మెంట్ వాల్యూమ్లను సాధించగలదు. అయినప్పటికీ, ఉత్పత్తి సంక్లిష్టత మరియు తనిఖీ చక్రాల ద్వారా వాస్తవ అవుట్పుట్ ప్రభావితమవుతుంది.
| పరామితి | సాధారణ విలువ పరిధి | గమనికలు |
| పంక్తికి ప్లేస్మెంట్ వేగం | గరిష్టంగా 10 మిలియన్ ప్లేస్మెంట్లు / 24గం | ఆప్టిమైజ్ చేయబడిన పరిస్థితుల్లో సైద్ధాంతిక గరిష్టం |
| భాగం పరిధి | 01005 నుండి 50mm×50mm BGAలు | ఫైన్-పిచ్ మరియు పెద్ద ప్యాకేజీలను కలిగి ఉంటుంది |
| తనిఖీ కవరేజ్ | 100% SPI + AOI + ఎక్స్-రే | బహుళ-దశల ధృవీకరణ |
| ప్రోటోటైప్ మలుపు | ~72 గంటలు | వేగవంతమైన ధ్రువీకరణ చక్రాలు |
| లోపం రేటు లక్ష్యం | <0.5% | ప్రక్రియ-ఆధారిత |
ఆచరణలో, PCB అసెంబ్లీ అవుట్పుట్ వేగం మరియు స్థిరత్వం మధ్య సమతుల్యతగా ఉత్తమంగా అర్థం చేసుకోబడుతుంది. స్థిరమైన నాణ్యతను నిర్ధారించడానికి తనిఖీ వ్యవస్థల ద్వారా హై-స్పీడ్ ఆపరేషన్ నిరంతరం ధృవీకరించబడాలి.
ఎలక్ట్రానిక్స్ ఉత్పత్తిలో ఒక సాధారణ అపోహ ఏమిటంటే, వేగవంతమైన ప్లేస్మెంట్ ఎల్లప్పుడూ అధిక సామర్థ్యానికి దారి తీస్తుంది. వాస్తవానికి, నియంత్రణ లేకుండా అధిక వేగం దాచిన అసమర్థతలను పరిచయం చేస్తుంది.
ప్లేస్మెంట్ వేగం సరైన ప్రాసెస్ థ్రెషోల్డ్లను మించి ఉన్నప్పుడు, అనేక సమస్యలు కనిపించవచ్చు:
- రీవర్క్ అవసరమయ్యే తప్పుగా అమర్చబడిన భాగాలు
- సోల్డర్ బ్రిడ్జింగ్ లేదా టూంబ్స్టోనింగ్ ప్రభావాలు
- పెరిగిన తనిఖీ తిరస్కరణ రేట్లు
- పరీక్ష సమయంలో అదనపు డీబగ్గింగ్ సైకిల్స్
ఈ సమస్యలు ముడి నిర్గమాంశ సంఖ్యలలో వెంటనే కనిపించవు కానీ తుది డెలివరీ టైమ్లైన్లను గణనీయంగా ప్రభావితం చేస్తాయి.
ఈ కారణంగా, ఆధునికSMT PCB అసెంబ్లీవ్యూహాలు గరిష్ట సైద్ధాంతిక వేగం కంటే సమతుల్య ఆప్టిమైజేషన్కు ప్రాధాన్యత ఇస్తాయి.
యంత్ర సామర్థ్యంతో పాటు, స్థిరమైన ఉత్పత్తి ఉత్పత్తిని నిర్వహించడంలో ప్రాసెస్ ఇంజనీరింగ్ ప్రధాన పాత్ర పోషిస్తుంది.
ప్రధాన అంశాలు ఉన్నాయి:
- ప్లేస్మెంట్ సంక్లిష్టతను తగ్గించడానికి DFM (డిజైన్ ఫర్ మ్యానుఫ్యాక్చురబిలిటీ) విశ్లేషణ
- మెషిన్ నిష్క్రియ సమయాన్ని తగ్గించడానికి ఆప్టిమైజ్ చేసిన ఫీడర్ అమరిక
- AOI మరియు ప్లేస్మెంట్ సిస్టమ్ల మధ్య రియల్ టైమ్ ఫీడ్బ్యాక్ లూప్లు
- మెటీరియల్ అంతరాయాలను నివారించడానికి సరఫరా గొలుసు సమన్వయం
ఈ కారకాలు అధిక-వేగ సామర్థ్యం స్థిరమైన వాస్తవ-ప్రపంచ ఉత్పత్తి పనితీరుగా అనువదించబడుతుందని నిర్ధారిస్తుంది.
విభిన్న ఉత్పత్తి రకాలకు వేర్వేరు SMT కాన్ఫిగరేషన్లు అవసరం. కన్స్యూమర్ ఎలక్ట్రానిక్స్, ఇండస్ట్రియల్ కంట్రోల్ బోర్డ్లు మరియు ఆటోమోటివ్ మాడ్యూల్స్ అన్నీ ప్లేస్మెంట్ డెన్సిటీ మరియు ఇన్స్పెక్షన్ కాఠిన్యంపై వేర్వేరు పరిమితులను విధిస్తాయి.
అనువైన PCB అసెంబ్లీ పర్యావరణం ఒకే స్థిరమైన సెటప్పై ఆధారపడకుండా లైన్ కాన్ఫిగరేషన్లను డైనమిక్గా స్వీకరించాలి.
గంటకు భాగాల పరంగా PCB అసెంబ్లీ సామర్థ్యాన్ని మూల్యాంకనం చేస్తున్నప్పుడు, వివిక్త మెషిన్ స్పెసిఫికేషన్ల కంటే సిస్టమ్-స్థాయి పనితీరును పరిగణనలోకి తీసుకోవడం మరింత అర్థవంతంగా ఉంటుంది.
మూడు కీలక టేకావేలు వెలువడ్డాయి:
- త్రోపుట్ పూర్తి ఉత్పత్తి గొలుసుపై ఆధారపడి ఉంటుంది, ప్లేస్మెంట్ వేగం మాత్రమే కాదు.
- తనిఖీ వ్యవస్థలు అవుట్పుట్ స్థిరత్వానికి సమగ్రంగా ఉంటాయి, ఐచ్ఛిక ఓవర్హెడ్ కాదు.
- వేగం, ఖచ్చితత్వం మరియు పునరావృతత మధ్య సమతుల్యత ద్వారా నిజమైన సామర్థ్యం సాధించబడుతుంది.
ఆధునిక ఎలక్ట్రానిక్స్ అభివృద్ధిలో, ఈ సంతులనం తరచుగా గరిష్ట సంఖ్యా పనితీరు కంటే చాలా ముఖ్యమైనది.
అంతిమంగా,SMT PCB అసెంబ్లీపనితీరును హై-స్పీడ్ ప్లేస్మెంట్, ప్రెసిషన్ కంట్రోల్ మరియు మల్టీ-లేయర్ ఇన్స్పెక్షన్ల సమన్వయ సమతుల్యతగా అర్థం చేసుకోవాలి-ఎలక్ట్రానిక్స్ సిస్టమ్లు ఊహాజనిత స్థిరత్వంతో కాన్సెప్ట్ నుండి నమ్మకమైన ఎగ్జిక్యూషన్కు వెళ్లగలవని నిర్ధారిస్తుంది.
