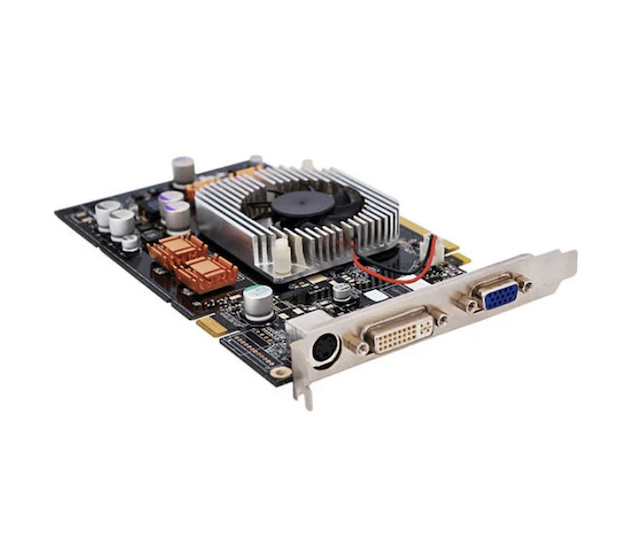

మిశ్రమ SMT మరియు త్రూ-హోల్ టెక్నాలజీ ఇంటిగ్రేషన్ అసెంబ్లీ

ఉత్పత్తి ప్రయోజనాలు

అధిక శక్తి సాంద్రతHDI + THT స్టాక్-అప్‌లతో

పరిమిత బోర్డు ప్రాంతంలో, అధిక-సాంద్రత ఇంటర్‌కనెక్ట్ (HDI) రూటింగ్ SMT చిప్‌ల కోసం కాంపాక్ట్ సిగ్నల్ నెట్‌వర్క్‌లను అందిస్తుంది, అయితే THT భాగాలు పవర్ లూప్‌ల కోసం తక్కువ-ఇంపెడెన్స్ మార్గాలను అందిస్తాయి. సినర్జీ యూనిట్ ఏరియాకు శక్తిని మోసే సామర్థ్యాన్ని 25% పెంచుతుంది, బోర్డుని విస్తరించకుండా అధిక పనితీరు డిమాండ్‌లను అందుకుంటుంది.

అధిక విశ్వసనీయత కోసం IPC‑A‑610 క్లాస్ 2 సర్టిఫికేషన్

అన్ని మిక్స్‌డ్ SMT మరియు త్రూ-హోల్ టెక్నాలజీ ఇంటిగ్రేషన్ అసెంబ్లీ ప్రక్రియలు ఖచ్చితంగా IPC‑A‑610 క్లాస్ 2 ప్రమాణాలను అనుసరిస్తాయి. SMT రిఫ్లో నుండి THT వేవ్ లేదా సెలెక్టివ్ టంకం వరకు, ప్రతి దశ ప్రక్రియ విండోలు మరియు తనిఖీ ప్రమాణాలను నిర్వచిస్తుంది. మెడికల్ మరియు ఆటోమోటివ్ వంటి విశ్వసనీయత-సున్నితమైన రంగాల కోసం, మేము ISO 13485 మరియు IATF 16949కి అనుగుణంగా పూర్తి ట్రేస్‌బిలిటీని అందిస్తాము.

మొత్తం ఖర్చు ఆప్టిమైజేషన్

ప్రత్యేక SMT మరియు THT ఉత్పత్తి అంటే రెండు వర్క్‌ఫ్లోలు, రెండు సెట్ల లాజిస్టిక్స్ మరియు డబుల్ మేనేజ్‌మెంట్ ఓవర్‌హెడ్. మిశ్రమ అసెంబ్లీ రెండు ప్రక్రియలను ఒక లైన్‌లో అనుసంధానిస్తుంది,rఇంటర్-ప్రాసెస్ హ్యాండ్లింగ్ మరియు రీ-పొజిషనింగ్ నష్టాలను 50% పైగా తగ్గించడం, స్ప్లిట్ ప్రొడక్షన్‌తో పోలిస్తే మొత్తం ఖర్చులను 30% తగ్గించడం.

ఎండ్-టు-ఎండ్ నాణ్యత నియంత్రణ: SPI నుండి X-రే వరకు

సింగిల్-ప్రాసెస్ బోర్డ్‌ల కంటే మిశ్రమ అసెంబ్లీ అధిక నాణ్యత ప్రమాదాలను కలిగి ఉంటుంది SMT కీళ్ళు వేవ్ టంకం సమయంలో థర్మల్ షాక్‌కు గురవుతాయి మరియు THT చొప్పించడం ఇప్పటికే ఉంచిన SMT భాగాలను దెబ్బతీస్తుంది. మా ప్రతిఘటనలలో ఇవి ఉన్నాయి: ఆప్టిమైజ్ చేయబడిన టంకము పేస్ట్ వాల్యూమ్ కోసం స్టెప్ స్టెన్సిల్స్, వేవ్ టంకం చేయడానికి ముందు SMT ప్రాంతాలపై అధిక-ఉష్ణోగ్రత టేప్ రక్షణ మరియు కనిపించే మరియు దాచిన జాయింట్‌లను (BGAలు, LGAలు) కవర్ చేసే AOI + X-Rayతో ద్వంద్వ తనిఖీ.

మిశ్రమ PCB అసెంబ్లీ అంటే ఏమిటి?

మిక్స్‌డ్ PCB అసెంబ్లీ అనేది ఒకే ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లో ఉపరితల-మౌంట్ (SMT) మరియు త్రూ-హోల్ (THT) భాగాలను మౌంట్ చేసే ప్రక్రియ. SMT భాగాలు నేరుగా బోర్డు ఉపరితలంపై ఉంచబడతాయి మరియు రిఫ్లో ద్వారా విక్రయించబడతాయి; THT లీడ్‌లు ముందుగా డ్రిల్లింగ్ చేసిన రంధ్రాల ద్వారా చొప్పించబడతాయి మరియు వేవ్ లేదా సెలెక్టివ్ టంకం ఉపయోగించి ఎదురుగా టంకం చేయబడతాయి. ఈ "రెండూ ఉత్తమమైన" వ్యూహం SMT యొక్క అధిక సాంద్రత మరియు సూక్ష్మీకరణను THT యొక్క ఉన్నతమైన యాంత్రిక బలం మరియు శక్తి నిర్వహణతో పాటుగా ఉపయోగించుకుంటుంది. ఆటోమోటివ్ ఎలక్ట్రానిక్స్, మెడికల్ డివైజ్‌లు, ఇండస్ట్రియల్ కంట్రోల్స్ మరియు ఏరోస్పేస్ అప్లికేషన్‌లలో మిక్స్‌డ్ అసెంబ్లీని విస్తృతంగా స్వీకరించారు.

మిశ్రమ అసెంబ్లీ ప్రక్రియ ప్రవాహం

ఫాన్‌వే అనుసరిస్తుంది aSMT-మొదటి, THT-రెండవ మిక్స్‌డ్ SMT మరియు త్రూ-హోల్ టెక్నాలజీ ఇంటిగ్రేషన్ అసెంబ్లీ ఉత్పత్తికి క్రమం మరియు ఇది దిగుబడికి కీలకం. పూర్తి ప్రవాహం:

PCB క్లీనింగ్ & సోల్డర్ పేస్ట్ ప్రింటింగ్
బోర్డు శుభ్రపరిచిన తర్వాత, టంకము పేస్ట్ స్టెన్సిల్ ద్వారా SMT ప్యాడ్‌లపై ముద్రించబడుతుంది. మిశ్రమ బోర్డుల కోసం, వివిధ జోన్‌లలో పేస్ట్ మందాన్ని సర్దుబాటు చేయడానికి స్టెప్ స్టెన్సిల్‌ను ఉపయోగించవచ్చు.

SMT ప్లేస్‌మెంట్ & రిఫ్లో
హై-స్పీడ్ పిక్ అండ్ ప్లేస్ మెషీన్‌లు SMT కాంపోనెంట్‌లను మౌంట్ చేస్తాయి, తర్వాత SMT టంకం పూర్తి చేయడానికి బోర్డు రిఫ్లో ఓవెన్ ద్వారా వెళుతుంది. THT చొప్పించడం రీఫ్లో హీట్ చాలా THT భాగాలను (ఉదా., ప్లాస్టిక్-హౌసింగ్ కనెక్టర్‌లు) దెబ్బతీసే ముందు ఈ దశ తప్పనిసరిగా జరగాలి.

THT కాంపోనెంట్ చొప్పించడం
మాన్యువల్ లేదా ఆటోమేటెడ్ చొప్పించే యంత్రాలు THT లీడ్‌లను పూతతో కూడిన రంధ్రాలలోకి ఉంచుతాయి. ఇప్పటికే ఉన్న SMT టంకము జాయింట్‌లను పగులగొట్టే లేదా PCBని వార్ప్ చేసే అధిక శక్తిని నివారించేటప్పుడు, భాగాలు నేరుగా లీడ్స్‌తో బోర్డుకి వ్యతిరేకంగా ఫ్లష్‌గా ఉండాలి.

వేవ్ లేదా సెలెక్టివ్ టంకం
అనేక THT భాగాలతో కూడిన బోర్డుల కోసం, వేవ్ టంకం అన్ని కీళ్లను ఒకే పాస్‌లో పూర్తి చేస్తుంది. దట్టమైన మిశ్రమ లేఅవుట్‌ల కోసం, సెలెక్టివ్ టంకం అనేది THT ప్యాడ్‌లకు మాత్రమే టంకము వర్తిస్తుంది, సమీపంలోని SMT భాగాలను థర్మల్ ఎక్స్‌పోజర్ నుండి రక్షిస్తుంది. సెలెక్టివ్ టంకం 2-5mm (సంప్రదాయ వేవ్ టంకంలో వర్సెస్ 8-12mm) యొక్క టంకము తరంగ ఎత్తును నిర్వహిస్తుంది, ఇది వేడి-ప్రభావిత ప్రాంతాన్ని గణనీయంగా తగ్గిస్తుంది.

లీడ్ ట్రిమ్మింగ్, క్లీనింగ్ & ఇన్స్పెక్షన్
అదనపు లీడ్‌లు కత్తిరించబడతాయి, ఫ్లక్స్ అవశేషాలు శుభ్రం చేయబడతాయి, తర్వాత AOI దృశ్య తనిఖీ, ఎక్స్-రే తనిఖీ (దాచిన కీళ్ల కోసం) మరియు ఫంక్షనల్ టెస్టింగ్.

మిశ్రమ అసెంబ్లీ సమయంలో కీలక ప్రక్రియ పాయింట్లు

మిశ్రమ అసెంబ్లీ PCB రూపకల్పనపై ప్రత్యేక అవసరాలను విధిస్తుంది, క్రింది మూడు పాయింట్లు నేరుగా ఉత్పత్తి దిగుబడిని ప్రభావితం చేస్తాయి:

≥3మిమీ అంతరంతో జోన్ చేయబడిన లేఅవుట్
బోర్డుపై SMT మరియు THT జోన్‌లను స్పష్టంగా వేరు చేయండి. బోర్డు అంచులు లేదా మూలల దగ్గర THT భాగాలను (కనెక్టర్‌లు, పెద్ద కెపాసిటర్‌లు) ఉంచండి మరియు చొప్పించే సమయంలో యాంత్రిక జోక్యాన్ని మరియు వేవ్ టంకం సమయంలో టంకము స్ప్లాష్‌ను నివారించడానికి రెండు జోన్‌ల మధ్య కనీసం 3 మిమీ క్లియరెన్స్‌ని నిర్వహించే THT ప్రాంతం నుండి ఫైన్-పిచ్ SMT పరికరాలను (BGAలు) దూరంగా ఉంచండి.

హోల్ సైజు మ్యాచింగ్: 0.1-0.2mm క్లియరెన్స్
THT ప్యాడ్ హోల్ వ్యాసం 0.1‑0.2mm పెద్దగా ఉండాలి, ఇది కాంపోనెంట్ సీసం వ్యాసం కంటే సాఫీగా చొప్పించబడుతుంది. చాలా గట్టిగా మరియు చొప్పించడం కష్టం లేదా అసాధ్యం; చాలా వదులుగా మరియు భాగం మారుతుంది, ఇది పేలవమైన టంకము పూరించడానికి దారితీస్తుంది.

థర్మల్ రిలీఫ్ & కీప్ అవుట్ జోన్‌లు
పెద్ద కాపర్ ప్లేన్‌లకు (గ్రౌండ్, పవర్) కనెక్ట్ చేయబడిన THT ప్యాడ్‌లు వేడిని చాలా త్వరగా ప్రసారం చేయకుండా నిరోధించడానికి థర్మల్ రిలీఫ్ స్పోక్స్‌లను ఉపయోగించాలి, ఇది చల్లని కీళ్లకు కారణమవుతుంది. సెలెక్టివ్-సోల్డరింగ్ THT ప్యాడ్‌ల చుట్టూ, ప్రక్కనే ఉన్న భాగాలను నివారించడానికి తగిన కీప్ అవుట్ ఏరియాలను రిజర్వ్ చేయండి.

ఉత్పత్తి అప్లికేషన్లు

మిశ్రమ అసెంబ్లీ మిక్స్‌డ్ SMT మరియు త్రూ-హోల్ టెక్నాలజీ ఇంటిగ్రేషన్ అసెంబ్లీ

ఆటోమోటివ్ ఎలక్ట్రానిక్స్
ECUలు, BMS, ADAS సెన్సార్ మాడ్యూల్‌లు ఈ బోర్డులన్నింటికీ సిగ్నల్ ప్రాసెసింగ్ మరియు హై-కరెంట్ కనెక్టర్‌లు, రిలేలు మరియు వైబ్రేషన్ మరియు టెంపరేచర్ సైక్లింగ్‌ని తట్టుకునే ఇతర THT భాగాల కోసం దట్టమైన చిప్‌లు అవసరం.

పారిశ్రామిక నియంత్రణలు & పవర్ మాడ్యూల్స్
PLCలు, సర్వో డ్రైవ్‌లు, పారిశ్రామిక విద్యుత్ సరఫరా SMT నియంత్రణ లాజిక్ మరియు కమ్యూనికేషన్‌లను నిర్వహిస్తుంది, THT పవర్ MOSFETలు, ట్రాన్స్‌ఫార్మర్లు మరియు థర్మల్ మేనేజ్‌మెంట్ కోసం పెద్ద కెపాసిటర్‌లను మౌంట్ చేస్తుంది.

వైద్య పరికరాలు
పేషెంట్ మానిటర్‌లు, అల్ట్రాసౌండ్ సిస్టమ్‌లు, సెన్సార్ ఫ్రంట్-ఎండ్స్ మరియు ప్రాసెసర్ కోర్ల కోసం డయాగ్నస్టిక్ పరికరాలు SMT, పవర్ కనెక్టర్‌ల కోసం THT మరియు తరచుగా-మేట్ చేయబడిన ఇంటర్‌ఫేస్‌లు.

ఏరోస్పేస్ & డిఫెన్స్
మెకానికల్ పటిష్టతను డిమాండ్ చేసే అధిక-విశ్వసనీయత వ్యవస్థలు THT కనెక్షన్‌లు తప్పనిసరిగా MIL-STD-202G వైబ్రేషన్ ప్రమాణాలకు అనుగుణంగా ఉండాలి.

మిక్స్‌డ్ అసెంబ్లీ కోసం ఫ్యాన్‌వేని మీ సరఫరాదారుగా ఎందుకు విశ్వసించండి

12 సంవత్సరాల మిక్స్‌డ్ అసెంబ్లీ అనుభవం
మేము ఒక దశాబ్దానికి పైగా SMT-THT మిశ్రమ అసెంబ్లీలో ప్రత్యేకతను కలిగి ఉన్నాము, DFM సమీక్ష నుండి వాల్యూమ్ ఉత్పత్తి వరకు లోతైన పరిజ్ఞానాన్ని రూపొందించాము. వేవ్-సోల్డరింగ్ బ్రిడ్జ్‌లకు ఏ డిజైన్‌లు కారణమవుతున్నాయి మరియు పాఠ్యపుస్తకాల్లో లేని, తుది దిగుబడిని నిర్ణయించే ఇన్‌సర్షన్ స్ట్రెస్ పాఠాలను ఏయే ప్లేస్‌మెంట్‌లు దారితీస్తాయో మా బృందం అర్థం చేసుకుంది.

ISO 9001:2015 & IPC‑A‑610 క్లాస్ 2 సర్టిఫైడ్
అన్ని ప్రక్రియలు ధృవీకరించబడిన నాణ్యతా వ్యవస్థల క్రింద నడుస్తాయి. ప్రతి బోర్డు AOI, X-Ray మరియు ఫంక్షనల్ టెస్టింగ్‌కు లోనవుతుంది. మెడికల్ మరియు ఆటోమోటివ్ క్లయింట్‌ల కోసం, మేము ISO 13485 మరియు IATF 16949కి అనుగుణంగా పూర్తి ట్రేసిబిలిటీ డాక్యుమెంటేషన్‌ను అందిస్తాము.

వన్-స్టాప్ సర్వీస్: డిజైన్ నుండి డెలివరీ వరకు
మేము DFM సమీక్ష, కాంపోనెంట్ ప్రొక్యూర్‌మెంట్, SMT+THT అసెంబ్లీ మరియు తుది పరీక్షను అందిస్తాము. మీ గెర్బర్ ఫైల్‌లు మరియు BOMని అందించండి మరియు మిగిలిన వాటిని మేము నిర్వహిస్తాము.

ఫ్లెక్సిబుల్ వాల్యూమ్ సామర్థ్యాలు
ప్రోటోటైప్ నుండి అధిక-వాల్యూమ్ ఉత్పత్తికి మద్దతు. ప్రామాణిక మిశ్రమ బోర్డులకు NRE రుసుములు లేవు; సంక్లిష్ట బోర్డుల కోసం, మేము ఇంజనీరింగ్ సమీక్ష మరియు ప్రాసెస్ ఆప్టిమైజేషన్ సలహాలను అందిస్తాము.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మిక్స్‌డ్ అసెంబ్లీ బోర్డుల కోసం సాధారణ లీడ్ టైమ్ ఎంత?
A: ప్రోటోటైప్‌లకు సాధారణంగా 5-7 పని దినాలు, చిన్న వాల్యూమ్‌లు (<1000 pcs) 7-10 రోజులు మరియు పెద్ద వాల్యూమ్‌లు ఒక్కొక్కటిగా మూల్యాంకనం చేయబడతాయి, సాధారణంగా 10-15 పని రోజులు.

Q: వేవ్ టంకంకి బదులుగా ఏ THT భాగాలకు సెలెక్టివ్ టంకం అవసరం?
A: SMT భాగాలు (ముఖ్యంగా ఫైన్-పిచ్ BGAలు, QFNలు) THT ప్యాడ్‌లకు దగ్గరగా ఉంచబడినప్పుడు లేదా THT భాగాలు వేడి-సెన్సిటివ్‌గా ఉన్నప్పుడు (ఉదా., ప్లాస్టిక్ హౌసింగ్‌లతో కూడిన కనెక్టర్‌లు), ఎంపిక చేసిన టంకం సిఫార్సు చేయబడింది. ఇది THT ఉమ్మడి ప్రాంతాన్ని మాత్రమే వేడి చేస్తుంది, థర్మల్ ఎక్స్పోజర్ నుండి మిగిలిన బోర్డుని రక్షిస్తుంది.

ప్ర: మిక్స్‌డ్ SMT మరియు త్రూ-హోల్ టెక్నాలజీ ఇంటిగ్రేషన్ అసెంబ్లీకి ప్రత్యేక PCB సబ్‌స్ట్రేట్ మెటీరియల్స్ అవసరమా?
A: చాలా మిశ్రమ సమావేశాలకు ప్రామాణిక FR‑4 సరిపోతుంది. అయినప్పటికీ, బోర్డు అధిక-పవర్ THT భాగాలను (ట్రాన్స్‌ఫార్మర్లు, పవర్ MOSFETలు) కలిగి ఉన్నట్లయితే, వేవ్-సోల్డరింగ్ థర్మల్ షాక్‌ని తట్టుకోవడానికి మేము అధిక-Tg మెటీరియల్‌ని (Tg ≥ 150°C) సిఫార్సు చేస్తున్నాము.

ప్ర: SMT మరియు THT భాగాలను ఒకే వైపు ఉంచవచ్చా?
జ: అవును. రెండింటినీ పైభాగంలో ఉంచడం సరళమైన విధానం, వేవ్ టంకం కోసం దిగువన స్పష్టంగా ఉంటుంది. అయితే, SMT ప్యాడ్‌లు మరియు THT రంధ్రాల మధ్య కనీసం 2‑3mm క్లియరెన్స్ ఉండేలా చూసుకోండి.

ప్ర: ఫ్యాన్‌వే లీడ్-ఫ్రీ సోల్డరింగ్‌కి మద్దతు ఇస్తుందా?
జ: అవును. మా రిఫ్లో మరియు వేవ్ సోల్డరింగ్ సిస్టమ్‌లు లెడ్-ఫ్రీ అల్లాయ్‌లకు (SAC305, మొదలైనవి) పూర్తిగా అనుకూలంగా ఉంటాయి, దీని ప్రకారం ఉష్ణోగ్రత ప్రొఫైల్‌లు సెట్ చేయబడతాయి.

ప్ర: మిశ్రమ అసెంబ్లీ కోసం మనం ఏ లోపం రేటును ఆశించవచ్చు?
A: పూర్తి DFM ప్రమేయంతో, మా మిశ్రమ అసెంబ్లీ ఫస్ట్-పాస్ రాబడి సాధారణంగా 97% మించిపోయింది. కీలక నియంత్రణ పాయింట్లు: డిజైన్ సమయంలో లేఅవుట్ సమీక్ష, వేవ్ టంకం ముందు SMT రక్షణ మరియు ద్వంద్వ AOI+X-రే తనిఖీ.
