ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అంటే ఏమిటి & ఇది ఎందుకు ముఖ్యం
సరైన PCBని ఎలా ఎంచుకోవాలి: FR4 vs. రిజిడ్-ఫ్లెక్స్
డీప్ డైవ్: FR4 PCB పారామితులు మరియు అప్లికేషన్లు
డీప్ డైవ్: దృఢమైన ఫ్లెక్స్ PCB పారామితులు మరియు అప్లికేషన్లు
ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (PCB) గురించి సాధారణ ప్రశ్నలు
మమ్మల్ని ఎందుకు ఎంచుకోండి (అభిమానం) & మమ్మల్ని సంప్రదించండి
ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (PCB)వినియోగదారు గాడ్జెట్‌ల నుండి పారిశ్రామిక నియంత్రణ వ్యవస్థల వరకు వాస్తవంగా అన్ని ఎలక్ట్రానిక్ పరికరాలకు వెన్నెముక. బోర్డు ఎలక్ట్రానిక్ భాగాల మధ్య మెకానికల్ సపోర్ట్ మరియు ఎలక్ట్రికల్ ఇంటర్‌కనెక్షన్‌ని అందిస్తుంది. నేటి ఎలక్ట్రానిక్స్-ఆధారిత ప్రపంచంలో, పనితీరు, విశ్వసనీయత మరియు ఖర్చు కోసం PCB యొక్క డిజైన్, మెటీరియల్ మరియు ఫ్యాబ్రికేషన్ నాణ్యత కీలకం.
కాంపాక్ట్‌లను ఇంటర్‌కనెక్ట్ చేయడానికి అవి కాంపాక్ట్, రిపీట్ చేయగల, నమ్మదగిన మార్గాన్ని అందిస్తాయి.
అవి సిగ్నల్ సమగ్రత, విద్యుత్ పంపిణీ మరియు థర్మల్ నిర్వహణను నిర్ధారిస్తాయి.
సూక్ష్మీకరణ, 5G, AI మరియు IoT వంటి ట్రెండ్‌లతో, అధునాతన PCBలు (ఉదా., HDI, రిజిడ్-ఫ్లెక్స్) ఆవిష్కరణకు కేంద్రంగా మారుతున్నాయి.
ప్రపంచ PCB మార్కెట్ 2032 నాటికి USD ~117.53 బిలియన్లకు చేరుతుందని అంచనా వేయబడింది, ఇది బలమైన డిమాండ్‌ను ప్రతిబింబిస్తుంది.
PCBని ఎంచుకున్నప్పుడు, మీరు సాధారణంగా మధ్య నిర్ణయాన్ని ఎదుర్కోవలసి ఉంటుందిFR4 (దృఢమైన)మరియుదృఢమైన-ఫ్లెక్స్ (దృఢమైన + ఫ్లెక్సిబుల్ యొక్క హైబ్రిడ్). ఎంపిక మీ ఉత్పత్తి యొక్క మెకానికల్, ఎలక్ట్రికల్ మరియు డిజైన్ పరిమితులపై ఆధారపడి ఉంటుంది. మీరు నిర్ణయించుకోవడంలో సహాయపడే “ఎలా / ఎందుకు / ఏమిటి” అనే ప్రశ్నలకు దిగువ మార్గదర్శకత్వం ఉంది:
| పరిశీలన | కీలక ప్రశ్న | విలక్షణమైన మార్గదర్శకత్వం |
|---|---|---|
| మెకానికల్ స్ట్రెస్ & బెండింగ్ | బోర్డు దాని జీవితచక్రంలో ఎంత ఫ్లెక్స్ లేదా బెండింగ్ అనుభవిస్తుంది? | తరచుగా వంగడం లేదా మడతపెట్టడం అవసరమైతే దృఢమైన-ఫ్లెక్స్ ఉపయోగించండి; బోర్డ్ ఫ్లాట్‌గా ఉంటే FR4. |
| స్థలం & బరువు పరిమితులు | బరువు లేదా కాంపాక్ట్‌నెస్ ఎందుకు కీలకం? | దృఢమైన-ఫ్లెక్స్ కనెక్టర్లు మరియు ఇంటర్-బోర్డ్ వైరింగ్ అవసరాన్ని తగ్గిస్తుంది, స్థలం మరియు బరువును ఆదా చేస్తుంది. |
| ఖర్చు & దిగుబడి | మీ బడ్జెట్ మరియు అంచనా వాల్యూమ్ ఎంత? | అధిక వాల్యూమ్‌లలో FR4 సరళమైనది మరియు ఖర్చుతో కూడుకున్నది; దృఢమైన-ఫ్లెక్స్ అధిక ప్రక్రియ సంక్లిష్టత మరియు ధరను కలిగి ఉంటుంది. |
| సిగ్నల్ ఇంటిగ్రిటీ & లేయర్ కౌంట్ | మీ జాడలు ఎన్ని పొరలు / ఎంత దట్టంగా ఉన్నాయి? | రెండూ అధిక లేయర్ కౌంట్‌కి మద్దతివ్వగలవు, అయితే రిజిడ్-ఫ్లెక్స్ నిర్బంధిత ప్రదేశాలలో రూటింగ్ చేయడంలో సహాయపడవచ్చు. |
| థర్మల్, వైబ్రేషన్, విశ్వసనీయత | మన్నిక మరియు విశ్వసనీయతకు ఎందుకు ప్రాధాన్యత ఇవ్వాలి? | దృఢమైన-ఫ్లెక్స్ తరచుగా షాక్ మరియు వైబ్రేషన్‌లో మెరుగ్గా పని చేస్తుంది, అయితే జాగ్రత్తగా రూపొందించాలి. |
ఇప్పుడు రెండు రూపాంతరాలను వివరంగా పరిశీలిద్దాం.

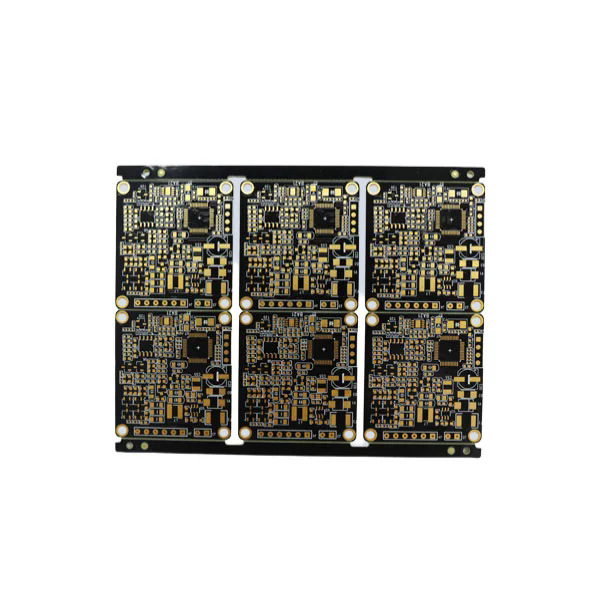

FR4 అనేది దృఢమైన PCBల కోసం సాధారణంగా ఉపయోగించే సబ్‌స్ట్రేట్. "FR" అంటేఫ్లేమ్ రిటార్డెంట్, మరియు "4" అనేది మెటీరియల్ యొక్క గ్రేడ్. ఇది ఎపోక్సీ రెసిన్ బైండర్‌తో నేసిన ఫైబర్‌గ్లాస్ వస్త్రాన్ని కలిగి ఉంటుంది.
క్రింద ఒక సాధారణ పట్టిక ఉందిFR4 PCBపారామితులు (ఈ సంఖ్యలు సరఫరాదారు మరియు Tg గ్రేడ్‌ను బట్టి మారవచ్చు):
| పరామితి | సాధారణ విలువ / పరిధి | గమనికలు / ప్రాముఖ్యత |
|---|---|---|
| విద్యుద్వాహక స్థిరాంకం (Dk) | 3.8 - 4.8 (1 MHz వద్ద) | ఇంపెడెన్స్ నియంత్రణ మరియు సిగ్నల్ ఆలస్యాన్ని ప్రభావితం చేస్తుంది. |
| డిస్సిపేషన్ ఫ్యాక్టర్ (Df) | ~0.009 (1 MHz వద్ద) | లాస్ టాంజెంట్: అధిక ఫ్రీక్వెన్సీలో సిగ్నల్ నష్టం. |
| విద్యుత్ బలం | 800 – 1800 V/mil | విద్యుద్వాహక విచ్ఛిన్న బలం. |
| Tg (గ్లాస్ ట్రాన్సిషన్ టెంప్) | 130 °C, 140 °C, 150 °C, 170 °C | అధిక Tg మెరుగైన ఉష్ణ విశ్వసనీయతను అందిస్తుంది. |
| బోర్డు మందం | 0.4 మిమీ - 3.2 మిమీ (సాధారణం) | మెకానికల్ / ఫిట్ పరిమితులపై ఆధారపడి ఉంటుంది. |
| రాగి మందం | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | అధిక కరెంట్ మార్గాల కోసం భారీ రాగి. |
| కనిష్ట ట్రేస్ / అంతరం | ~4 మిల్ (0.1 మిమీ) లేదా మెరుగైనది | తయారీ సామర్థ్యంపై ఆధారపడి ఉంటుంది. |
| ఉపరితల ముగింపు | ENIG, HASL, OSP, ఇమ్మర్షన్ Ag, మొదలైనవి. | టంకం, విశ్వసనీయతను ప్రభావితం చేస్తుంది. |
వినియోగదారు ఎలక్ట్రానిక్స్ (స్మార్ట్‌ఫోన్‌లు, ధరించగలిగేవి, ఉపకరణాలు)
పారిశ్రామిక నియంత్రణ బోర్డులు, AD బోర్డులు, విద్యుత్ సరఫరా
బోర్డు ఫ్లాట్‌గా ఉన్నప్పుడు, అవసరమైన మడత లేదా ఫ్లెక్స్ లేకుండా
పగుళ్లు లేదా డీలామినేషన్ ప్రమాదం లేకుండా వంగడం లేదా వంచడం సాధ్యం కాదు (దృఢమైన గాజు+ఎపాక్సీ నిర్మాణం కారణంగా)
సౌకర్యవంతమైన ఇంటర్‌కనెక్ట్‌లు అవసరమయ్యే కాంపాక్ట్, మల్టీ-సెగ్మెంట్ ఎలక్ట్రానిక్స్ కోసం, రిజిడ్-ఫ్లెక్స్‌కు ప్రాధాన్యత ఇవ్వవచ్చు

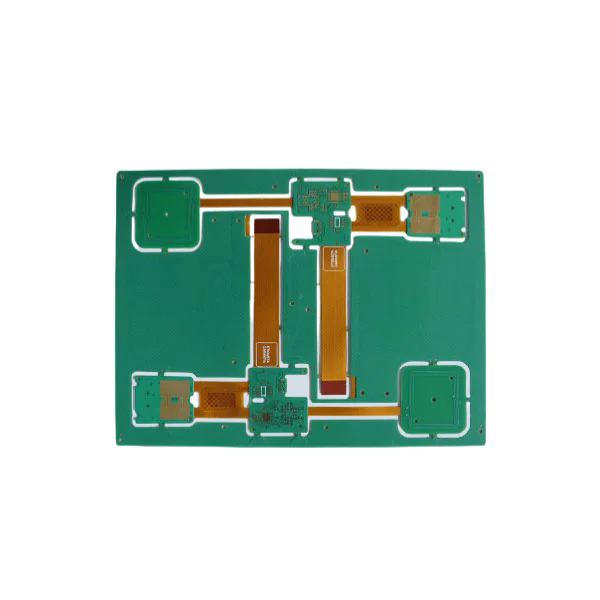

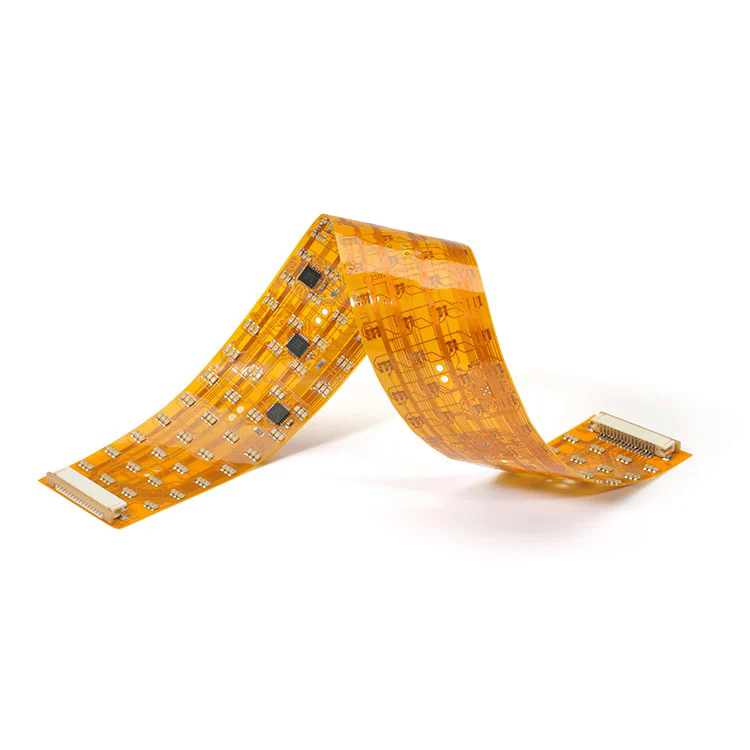

దృఢమైన-ఫ్లెక్స్ PCBఒక ఇంటిగ్రేటెడ్ బోర్డులో దృఢమైన సర్క్యూట్ విభాగాలు (సాధారణంగా FR4) మరియు సౌకర్యవంతమైన సర్క్యూట్ విభాగాలు (పాలిమైడ్, పాలిస్టర్, మొదలైనవి) మిళితం చేస్తుంది. కాంపోనెంట్ మౌంటు కోసం దృఢమైన మద్దతుని కాపాడుతూ ఇది ఫ్లెక్సింగ్, ఫోల్డింగ్ మరియు 3D నిర్మాణాన్ని ప్రారంభిస్తుంది.
డిజైన్ తప్పనిసరిగా ఫ్లెక్స్ జోన్‌లను (బెండ్ వ్యాసార్థం, లేయర్ స్టాకింగ్, రాగి పరివర్తనాలు) జాగ్రత్తగా నిర్వహించాలి
నియంత్రిత బంధం మరియు సంశ్లేషణ చికిత్సల ద్వారా దృఢమైన మరియు ఫ్లెక్స్ పొరలు లామినేట్ చేయబడతాయి.
సాధారణ ఫ్లెక్స్ పదార్థాలు: పాలిమైడ్ ఫిల్మ్‌లు, కవర్‌లే ఫిల్మ్‌లు, అంటుకునే పొరలు
ప్రతి పొరకు మడత కోణం పరిమితం చేయబడింది (ఉదా., పాలిమైడ్ తరచుగా ~0.5–2° ప్రతి పొరకు).
పరిశ్రమ సూచనల నుండి:
| అంశం | పరామితి / సామర్థ్యం | గమనికలు |
|---|---|---|
| దృఢమైన + ఫ్లెక్స్ బోర్డు మందం | 0.25 మిమీ నుండి 6.0 మిమీ వరకు (కలిపి) | పొర కలయికలు మరియు నిర్మాణంపై ఆధారపడి ఉంటుంది |
| పొరలు | కొన్ని డిజైన్లలో 32 లేయర్‌ల వరకు ఉంటాయి | బహుళ-పొర దృఢమైన + ఫ్లెక్స్ కలపడం |
| కనిష్ట ట్రేస్ / అంతరం | 0.075 మిమీ / 0.075 మిమీ (≈ 3 మిల్) | అధిక సాంద్రత కలిగిన ఫ్లెక్స్ ప్రాంతం |
| కనిష్ట రంధ్రం పరిమాణం / ప్యాడ్ పరిమాణం | 0.10 మిమీ / 0.35 మిమీ | మైక్రోవియాస్, త్రూ-హోల్స్ మొదలైన వాటి కోసం. |
| గరిష్ట రాగి మందం | 4 oz (దృఢమైన భాగం) | దృఢమైన విభాగం భారీ ప్రవాహాల కోసం |
| ఫ్లెక్స్ రాగి (ఫ్లెక్స్ పార్ట్) | 0.5 - 2 oz | ఫ్లెక్స్ ప్రాంతంలో తేలికైన రాగి |
| ఉపరితల ముగింపు ఎంపికలు | ENIG, ఇమ్మర్షన్ Ag, OSP, HASL, మొదలైనవి. | దృఢమైన మరియు ఫ్లెక్స్ విభాగాలు రెండింటికీ |
| సంశ్లేషణ & లామినేషన్ | ప్రత్యేక సంశ్లేషణ తయారీ (ప్లాస్మా, బ్రౌన్ ఆక్సైడ్) | ఫ్లెక్స్-దృఢమైన బంధాన్ని నిర్ధారించడానికి |
అధిక వైబ్రేషన్, షాక్, నిర్బంధిత ప్రదేశాలలో (ఉదా. ఏరోస్పేస్, వైద్య పరికరాలు) అద్భుతమైనది
కనెక్టర్లు మరియు ఇంటర్-బోర్డ్ వైరింగ్‌లను తగ్గిస్తుంది/తొలగిస్తుంది
ఒక ముక్కలో దృఢమైన మరియు సౌకర్యవంతమైన ఫంక్షన్‌లను ఏకీకృతం చేయడం ద్వారా అసెంబ్లీని సులభతరం చేస్తుంది
3D సర్క్యూట్ మడత లేదా బహుళ-విమాన నిర్మాణాన్ని అనుమతిస్తుంది
అధిక తయారీ సంక్లిష్టత, ఎక్కువ దిగుబడి ప్రమాదం
ముఖ్యంగా ఫ్లెక్స్ జోన్‌లలో (బెండ్ రేడియస్, స్ట్రెస్ రిలీఫ్) ఆలోచనాత్మక డిజైన్ అవసరం
ఒక్కో బోర్డ్‌కు ధర ఎక్కువగా ఉంటుంది, కానీ తక్కువ కనెక్టర్లు, కేబుల్‌లు, అసెంబ్లీ దశల కారణంగా సిస్టమ్ ధర తగ్గవచ్చు
Q1: నా అప్లికేషన్ కోసం PCB ఎంత మందంగా ఉండాలి?
A1: PCB మందం మెకానికల్, థర్మల్ మరియు స్థల పరిమితులపై ఆధారపడి ఉంటుంది. సాధారణ దృఢమైన FR4 బోర్డులు 0.4 mm నుండి 3.2 mm వరకు ఉంటాయి. దృఢమైన-ఫ్లెక్స్ డిజైన్లలో, మిశ్రమ మందం తరచుగా 0.25 mm నుండి 6.0 mm మధ్య ఉంటుంది. సన్నగా ఉండే బోర్డు, మరింత వశ్యత, కానీ యాంత్రిక స్థిరత్వం తగ్గుతుంది.
Q2: ప్రత్యేక దృఢమైన మరియు ఫ్లెక్స్ బోర్డుల కంటే కఠినమైన-ఫ్లెక్స్‌ను ఎందుకు ఎంచుకోవాలి?
A2: దృఢమైన-ఫ్లెక్స్ కనెక్టర్లను, వైరింగ్ మరియు అసెంబ్లీ దశలను తగ్గిస్తుంది; వైబ్రేషన్‌ల క్రింద విశ్వసనీయతను మెరుగుపరుస్తుంది మరియు కాంపాక్ట్ 3D మడతను ప్రారంభిస్తుంది. ఇది ఒక బోర్డులో దృఢమైన మౌంటు జోన్లు మరియు సౌకర్యవంతమైన విభాగాలు రెండింటినీ అనుసంధానిస్తుంది.
Q3: FR4 యొక్క ఏ విద్యుత్ లక్షణాలు సిగ్నల్ సమగ్రతను ఎక్కువగా ప్రభావితం చేస్తాయి?
A3: విద్యుద్వాహక స్థిరాంకం (Dk) ఇంపెడెన్స్ మరియు ప్రచార వేగాన్ని ప్రభావితం చేస్తుంది; డిస్సిపేషన్ ఫ్యాక్టర్ (Df) సిగ్నల్ నష్టాన్ని ప్రభావితం చేస్తుంది, ముఖ్యంగా అధిక ఫ్రీక్వెన్సీలో; రాగి మందం మరియు ట్రేస్ జ్యామితి కూడా కీలక పాత్ర పోషిస్తాయి.
వద్దఫన్నీవే, మేము కఠినమైన అప్లికేషన్‌లకు అనుగుణంగా అధిక-పనితీరు గల ప్రింటెడ్ సర్క్యూట్ బోర్డ్ సొల్యూషన్‌ల రూపకల్పన మరియు తయారీలో ప్రత్యేకత కలిగి ఉన్నాము. మీకు ప్రామాణిక FR4 దృఢమైన PCBలు లేదా క్లిష్టమైన దృఢమైన-ఫ్లెక్స్ బోర్డ్‌లు అవసరం అయినా, లేఅవుట్, స్టాక్-అప్, మెటీరియల్ ఎంపిక మరియు తయారీ వ్యూహాన్ని ఆప్టిమైజ్ చేయడానికి మా ఇంజనీరింగ్ బృందం దశాబ్దాల నైపుణ్యాన్ని ఉపయోగిస్తుంది.
మేము ఖచ్చితమైన నాణ్యత మరియు విశ్వసనీయత ప్రమాణాలకు కట్టుబడి ఉంటాము, IPC మార్గదర్శకాలకు అనుగుణంగా ఉంటాము మరియు HDI, మైక్రోవియా మరియు నియంత్రిత ఇంపెడెన్స్ వంటి అధునాతన ప్రక్రియలకు మద్దతు ఇస్తాము. మీ ఉత్పత్తి అవసరాల కోసం ఖర్చు, దిగుబడి మరియు అధునాతన సామర్థ్యాన్ని బ్యాలెన్సింగ్ చేయడంలో మా పోటీతత్వం ఉంది.
మీరు మీ తదుపరి డిజైన్‌లో FR4 లేదా రిజిడ్-ఫ్లెక్స్‌ని ఉపయోగించాలా లేదా ప్రోటోటైప్ లేదా ఉత్పత్తిని స్కేల్ చేయాలా అని అన్వేషిస్తుంటే, Fanyway సహాయం చేయడానికి సిద్ధంగా ఉంది.మమ్మల్ని సంప్రదించండిఈరోజు మీ ప్రాజెక్ట్ అవసరాల గురించి చర్చించి కోట్ పొందండి.
