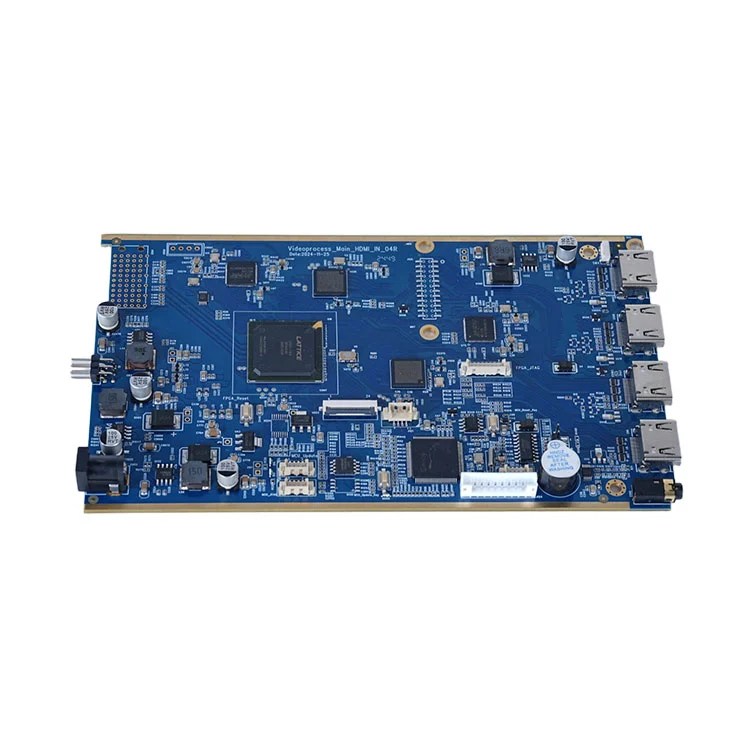

ప్రింటెడ్ సర్క్యూట్ బోర్డులు (పిసిబిలు)ఎలక్ట్రానిక్ ఉత్పత్తుల యొక్క అనివార్యమైన కోర్ భాగం, మరియు వాటి రూపకల్పన నాణ్యత మొత్తం ఉత్పత్తి యొక్క పనితీరు, విశ్వసనీయత మరియు తయారీకి నేరుగా సంబంధం కలిగి ఉంటుంది. ఎలక్ట్రానిక్ ఉత్పత్తులు సూక్ష్మీకరణ, అధిక వేగం మరియు బహుళ-ఫంక్షన్ వైపు అభివృద్ధి చెందుతున్నందున, పిసిబి డిజైన్ కూడా అధిక మరియు అధిక సాంకేతిక సవాళ్లను ఎదుర్కొంటోంది. వాస్తవ రూపకల్పన ప్రక్రియలో, ఐదు ముఖ్య సమస్యలు చాలా విలువైనవి. ఈ వ్యాసం సూచన మరియు సూచన కోసం వాటిని ఒక్కొక్కటిగా విశ్లేషిస్తుంది.
సర్క్యూట్ యొక్క స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి పవర్ లేయర్ మరియు గ్రౌండ్ లేయర్ యొక్క రూపకల్పన ఆధారం. సహేతుకమైన విద్యుత్ పంపిణీ మరియు గ్రౌండ్ లైన్ ప్రణాళిక విద్యుత్ సరఫరా శబ్దం మరియు అలలను తగ్గించడమే కాక, విద్యుదయస్కాంత జోక్యాన్ని సమర్థవంతంగా నియంత్రించగలవు.
సూచనలు:
సిగ్నల్ రిటర్న్ యొక్క కొనసాగింపును మెరుగుపరచడానికి మొత్తం గ్రౌండ్ పొరను ఉపయోగించడానికి ప్రయత్నించండి.
క్రాస్‌స్టాక్‌ను నివారించడానికి వివిధ ప్రాంతాలలో వేర్వేరు వోల్టేజ్‌ల విద్యుత్ సరఫరా ఏర్పాటు చేయాలి.
"ద్వీపాలు" లేదా విరామాలను నివారించడానికి గ్రౌండ్ లైన్ చెక్కుచెదరకుండా ఉంచాలి.
మరింత ఎక్కువ హై-స్పీడ్ సిగ్నల్‌లతో, సిగ్నల్ సమగ్రత సమస్యలు (ప్రతిబింబం, క్రాస్‌స్టాక్ మరియు ఓవర్‌షూట్ వంటివి) డిజైన్ యొక్క కేంద్రంగా మారాయి. పిసిబి వైరింగ్ ఇంపెడెన్స్ మ్యాచింగ్, రౌటింగ్ పొడవు మరియు ఇంటర్లేయర్ వియాస్ యొక్క లేఅవుట్ వంటి అంశాలను పరిగణించాలి.
కీ చర్యలు:
విచలనాలను తగ్గించడానికి హై-స్పీడ్ సిగ్నల్ పంక్తుల పొడవును స్థిరంగా ఉంచండి.
కంట్రోల్ రౌటింగ్ ఇంపెడెన్స్ మరియు అవసరమైనప్పుడు మ్యాచింగ్ రెసిస్టర్‌లను జోడించండి.
స్ప్లిట్ పవర్ లేయర్స్ లేదా గ్రౌండ్ పొరలను దాటకుండా హై-స్పీడ్ సిగ్నల్స్ మానుకోండి.
భాగాల లేఅవుట్ వైరింగ్ సామర్థ్యం, వేడి వెదజల్లే పనితీరు మరియు తదుపరి ఉత్పత్తి అసెంబ్లీని ప్రత్యక్షంగా ప్రభావితం చేస్తుంది. సహేతుకమైన లేఅవుట్ మొత్తం డిజైన్ నాణ్యతను మెరుగుపరుస్తుంది మరియు ఉత్పత్తి ఖర్చులను తగ్గిస్తుంది.
లేఅవుట్ సూచనలు:
ప్రధాన నియంత్రణ చిప్స్, పవర్ మాడ్యూల్స్ మొదలైన మొదటి లేఅవుట్ కీ భాగాలు మొదలైనవి.
హై-స్పీడ్ సిగ్నల్స్ చిన్న మార్గం లేఅవుట్‌కు ప్రాధాన్యత ఇస్తాయి.
తాపన భాగాలను పేర్చకుండా ఉండటానికి ఉష్ణ మూలం పరికరాల ఉష్ణ వెదజల్లడం మార్గంలో శ్రద్ధ వహించండి.
VIA లు వేర్వేరు పొరలను అనుసంధానించడానికి ప్రభావవంతమైన మార్గం అయినప్పటికీ, సరికాని సంఖ్య మరియు స్థానం సిగ్నల్ వక్రీకరణ, సంక్లిష్ట ప్రక్రియలు మరియు నిర్మాణ బలాన్ని తగ్గించవచ్చు. చాలా పొరలు ఖర్చులను పెంచుతాయి మరియు చాలా తక్కువ పొరలు వైరింగ్ స్వేచ్ఛను పరిమితం చేస్తాయి.
డిజైన్ ఆలోచనలు:
సిగ్నల్ పాత్ జంప్‌లను తగ్గించడానికి VIAS వాడకాన్ని ఆప్టిమైజ్ చేయండి.
అధిక-సాంద్రత కలిగిన రూపకల్పనను ఆప్టిమైజ్ చేయడానికి బ్లైండ్ మరియు ఖననం చేసిన VIA లను ఉపయోగించడానికి ప్రయత్నించండి.
పొరలు మరియు ఖర్చు యొక్క సంఖ్యను సమతుల్యం చేయండి మరియు శక్తి, భూమి మరియు సిగ్నల్ పొరలను సహేతుకంగా కేటాయించండి.
మంచిపిసిబిడిజైన్ విద్యుత్ పనితీరు అవసరాలను తీర్చడమే కాక, తయారీ సాధ్యత మరియు తదుపరి పరీక్ష అవసరాలను కూడా పరిగణనలోకి తీసుకుంటుంది. తయారీ ప్రక్రియ పరిమితులను విస్మరించడం పునర్నిర్మాణానికి లేదా స్క్రాప్‌కు దారితీయవచ్చు.
సాధారణ పద్ధతులు:
ఫంక్షనల్ ధృవీకరణ మరియు ఉత్పత్తి లైన్ పరీక్షను సులభతరం చేయడానికి తగిన పరీక్ష పాయింట్లను రిజర్వ్ చేయండి.
PAD పరిమాణం మరియు పరికర అంతరం ప్యాచ్ ప్రక్రియ యొక్క అవసరాలను తీర్చడం లేదో పరిశీలించండి.
రాగి రేకు చెక్కడానికి అనుకూలంగా లేని డిజైన్‌లో చాలా చక్కని గీతలు లేదా వివిక్త రాగి ప్రాంతాలను నివారించండి.
అధిక-నాణ్యతపిసిబివివరాల యొక్క కఠినమైన నియంత్రణ నుండి డిజైన్ విడదీయరానిది. ప్రారంభ ప్రణాళిక నుండి లేఅవుట్ మరియు వైరింగ్ వరకు, తరువాత ఉత్పత్తి ప్రక్రియలు మరియు పరీక్ష వరకు, ప్రతి దశకు అనుభవం మరియు కఠినమైన ఇంజనీరింగ్ స్పెసిఫికేషన్‌లు అవసరం. మా కంపెనీకి పిసిబి డిజైన్ మరియు తయారీలో గొప్ప అనుభవం ఉంది. మా సాంకేతిక బృందం వివిధ పరిశ్రమ అనువర్తన ప్రమాణాలతో సుపరిచితం మరియు వినియోగదారులకు స్కీమాటిక్ డిజైన్, పిసిబి లేఅవుట్ నుండి నమూనా ఉత్పత్తి వరకు వన్-స్టాప్ సేవలను అందించగలదు.
