ప్రింటెడ్ సర్క్యూట్ బోర్డులు(పిసిబిలు) నేటి ఎలక్ట్రానిక్స్ యొక్క నిశ్శబ్ద వెన్నెముక. స్మార్ట్‌ఫోన్, ఆటోమోటివ్ కంట్రోల్ సిస్టమ్, మెడికల్ స్కానర్ లేదా ఏరోస్పేస్ నావిగేషన్ మాడ్యూల్‌లో అయినా, పిసిబిలు అన్ని భాగాలను అనుసంధానించే భౌతిక మరియు ఎలక్ట్రికల్ ఫౌండేషన్‌ను అందిస్తాయి. వారు ఎలా పని చేస్తారో అర్థం చేసుకోవడం వారు సాంకేతిక పరిజ్ఞానానికి తీసుకువచ్చిన మార్పును గుర్తించడం ద్వారా ప్రారంభమవుతుంది. పిసిబిలకు ముందు, పాయింట్-టు-పాయింట్ కనెక్షన్లతో వైరింగ్ మానవీయంగా జరిగింది. ఈ పద్ధతి లోపాలకు మాత్రమే కాదు, పరిమిత స్కేలబిలిటీ కూడా. కాంపాక్ట్ డిజైన్, విశ్వసనీయత మరియు సామూహిక ఉత్పత్తి సామర్థ్యాన్ని నిర్ధారించే ప్రామాణిక మరియు లేయర్డ్ నిర్మాణాలను అందించడం ద్వారా పిసిబిలు ఈ సమస్యలను పరిష్కరించాయి.
కాబట్టి, అవి ఎలా పని చేస్తాయి? వారి ప్రధాన భాగంలో, పిసిబిలు మూడు ప్రాధమిక ప్రయోజనాలకు ఉపయోగపడతాయి:
యాంత్రిక మద్దతు- స్థానంలో భాగాలను భద్రపరచడం.
విద్యుత్ కనెక్షన్లు- ప్రస్తుత ప్రవాహం కోసం వాహక మార్గాలను అందిస్తుంది.
సిగ్నల్ సమగ్రత- ఎలక్ట్రానిక్ సిగ్నల్స్ కనీస నష్టం లేదా జోక్యంతో ప్రయాణించేలా చూసుకోవాలి.

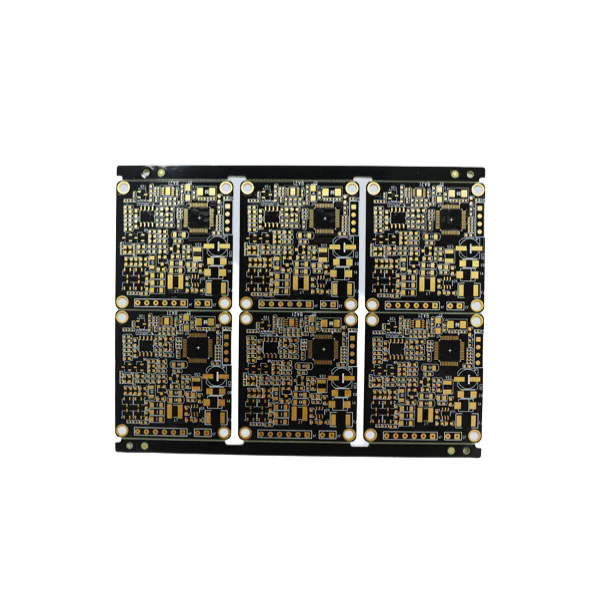

నిర్మాణంలో ఉంటుందిఉపరితలాలు, సాధారణంగా FR4 ఫైబర్గ్లాస్ లేదా ఇతర పదార్థాలు, ఇవి ఇన్సులేటింగ్ పొరగా పనిచేస్తాయి. దీని పైన, రాగి రేకులు లామినేట్ చేయబడతాయి, మార్గాల్లోకి ప్రవేశించబడతాయి మరియు రక్షిత ముగింపులతో పూత పూయబడతాయి. అంతిమ ఫలితం సూక్ష్మంగా రూపొందించిన బోర్డు, ఇక్కడ రెసిస్టర్లు, కెపాసిటర్లు, మైక్రోచిప్స్ మరియు కనెక్టర్లను అమర్చవచ్చు.
డిజైన్ యొక్క సంక్లిష్టతను బట్టి పిసిబిలు సింగిల్-సైడెడ్, డబుల్ సైడెడ్ లేదా బహుళస్థాయిలో ఉంటాయి. బహుళస్థాయి పిసిబిలు -కొన్నిసార్లు 40 కంటే ఎక్కువ పొరలకు చేరుకున్నాయి -అధునాతన కంప్యూటింగ్ మరియు టెలికమ్యూనికేషన్ పరికరాలకు అవసరం, ఇక్కడ సిగ్నల్ రౌటింగ్ సాంద్రత కీలకం. వారు పొందుపరుస్తారువియాస్(నిలువు ఇంటర్‌కనెక్ట్స్) పనితీరు సమగ్రతను కాపాడుకునేటప్పుడు సిగ్నల్స్ వేర్వేరు పొరల గుండా వెళ్ళడానికి అనుమతిస్తాయి.
హీట్ మేనేజ్‌మెంట్ అనేది పిసిబిల యొక్క మరొక కీలక పాత్ర. థర్మల్ వియాస్, హీట్ సింక్‌లు లేదా ప్రత్యేక రాగి పోయడం ద్వారా, తయారీదారులు సున్నితమైన భాగాలు సురక్షితమైన ఆపరేటింగ్ ఉష్ణోగ్రతలలోనే ఉండేలా చూస్తారు. అటువంటి డిజైన్ పరిగణనలు లేకుండా, సిస్టమ్ వైఫల్యం యొక్క ప్రమాదం గణనీయంగా పెరుగుతుంది.
పరిశ్రమలు నిర్దిష్ట అనువర్తనాలకు అనుగుణంగా వివిధ రకాల పిసిబిలపై ఆధారపడతాయి. ఈ వైవిధ్యాల పనితీరు గ్లోబల్ ఎలక్ట్రానిక్స్ తయారీలో పిసిబిలు ఎందుకు ఎంతో అవసరం అనే దానిపై అంతర్దృష్టులను ఎలా అందిస్తుంది.
సింగిల్-సైడెడ్ పిసిబిలు: ఇవి సరళమైన రకం, బోర్డు యొక్క ఒక వైపు మాత్రమే రాగి ట్రాక్‌లు ఉన్నాయి. అవి ఖర్చుతో కూడుకున్నవి మరియు కాలిక్యులేటర్లు, రేడియోలు మరియు సాధారణ వినియోగదారు ఎలక్ట్రానిక్స్లో విస్తృతంగా ఉపయోగించబడతాయి.
డబుల్ సైడెడ్ పిసిబిలు: రెండు వైపులా రాగి ట్రాక్‌లను కలిగి ఉన్న అవి మరింత క్లిష్టమైన సర్క్యూట్ డిజైన్లను అనుమతిస్తాయి. భాగాలను రెండు వైపులా అమర్చవచ్చు, సాంద్రత పెరుగుతుంది.
మల్టీలేయర్ పిసిబిలు: వాహక రాగి యొక్క మూడు లేదా అంతకంటే ఎక్కువ పొరలను కలిగి ఉన్న ఈ బోర్డులు అత్యంత సంక్లిష్టమైన అనువర్తనాలను నిర్వహిస్తాయి. స్మార్ట్‌ఫోన్‌లు, అధునాతన వైద్య పరికరాలు మరియు ఏరోస్పేస్ ఎలక్ట్రానిక్స్ తరచుగా వీటిపై ఆధారపడతాయి.
దృ pic పిసిబిలు.
సౌకర్యవంతమైన పిసిబిలు.
దృ -మైన-వంగిన పిసిబిలు: కఠినమైన మరియు సౌకర్యవంతమైన ప్రాంతాలను మిళితం చేసే హైబ్రిడ్, నిర్మాణాత్మక స్థిరత్వం మరియు డిజైన్ వశ్యతను ఏకకాలంలో అందిస్తుంది.
హై-ఫ్రీక్వెన్సీ పిసిబిలు: ప్రత్యేకమైన పదార్థాలతో తయారు చేయబడినవి, అవి టెలికమ్యూనికేషన్స్ మరియు రాడార్ సిస్టమ్స్ వంటి అనువర్తనాలకు సిగ్నల్ ఖచ్చితత్వాన్ని నిర్ధారిస్తాయి.
ప్రొఫెషనల్ ఉత్పత్తి పారామితులను స్పష్టంగా హైలైట్ చేయడానికి, ఇక్కడ సారాంశ పట్టిక ఉంది:
| పరామితి | సాధారణ పరిధి/స్పెసిఫికేషన్ | దరఖాస్తు ఉదాహరణ |
|---|---|---|
| బేస్ మెటీరియల్ | FR4, పాలిమైడ్, CEM-1, రోజర్స్ | కన్స్యూమర్ ఎలక్ట్రానిక్స్, ఆటోమోటివ్, RF పరికరాలు |
| రాగి మందం | 0.5 oz - 6 oz | పవర్ బోర్డులు, పారిశ్రామిక నియంత్రణ |
| పొర గణన | 1 - 40+ | బొమ్మల నుండి సూపర్ కంప్యూటర్ల వరకు |
| ఉపరితల ముగింపు | HASL, ENIG, OSP, ఇమ్మర్షన్ సిల్వర్, ఇమ్మర్షన్ టిన్ | టంకం, తుప్పు నిరోధకతను మెరుగుపరుస్తుంది |
| కనీస ట్రేస్ వెడల్పు/అంతరం | 2 - 4 మిల్స్ (2 మిల్స్ కంటే తక్కువ అధునాతన నమూనాలు) | అధిక-సాంద్రత కలిగిన ఇంటర్‌కనెక్ట్ (HDI) పరికరాలు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -55 ° C నుండి +150 ° C (200 ° C +వరకు ప్రత్యేక నమూనాలు) | ఏరోస్పేస్, మిలిటరీ, ఇండస్ట్రియల్ కంట్రోల్ |
| విద్యుద్వాహకము | 2.2 - 4.5 పదార్థాన్ని బట్టి | హై-ఫ్రీక్వెన్సీ సిగ్నల్ ట్రాన్స్మిషన్ |
| ఉష్ణ వాహకత | 0.25 - 2.0 w/mk (ఉపరితలంపై ఆధారపడి) | వేడి-సున్నితమైన సర్క్యూట్లు |
ఈ పారామితులు ప్రతి పిసిబి యొక్క పనితీరు, మన్నిక మరియు విశ్వసనీయతను నిర్దేశిస్తాయి. తయారీదారులు తుది వినియోగ అవసరాల ఆధారంగా స్పెసిఫికేషన్లను జాగ్రత్తగా ఎన్నుకుంటారు. ఉదాహరణకు, ఒక సాధారణ గృహ LED లైటింగ్ బోర్డ్‌తో పోలిస్తే ఆటోమోటివ్ ECU PCB అధిక ఉష్ణ నిరోధకత మరియు వైబ్రేషన్ టాలరెన్స్‌ను కోరుతుంది.
ప్రింటెడ్ సర్క్యూట్ బోర్డు యొక్క విశ్వసనీయత రూపకల్పనపై మాత్రమే కాకుండా ఖచ్చితమైన తయారీ ప్రక్రియలపై కూడా ఆధారపడి ఉంటుంది. అధిక-నాణ్యత పిసిబిలకు ఐపిసి-ఎ -600 (ముద్రిత బోర్డుల ఆమోదయోగ్యత) వంటి అంతర్జాతీయ ప్రమాణాలకు కట్టుబడి ఉండాలి. ప్రక్రియ సాధారణంగా ఈ క్రింది దశలను కలిగి ఉంటుంది:
డిజైన్ & లేఅవుట్.
ఉపరితల తయారీ- FR4 లేదా ఎంచుకున్న పదార్థం రాగి రేకుతో కత్తిరించి లామినేట్ చేయబడుతుంది.
చిత్ర బదిలీ & చెక్కలు- సర్క్యూట్ నమూనాలు ముద్రించబడతాయి మరియు అవాంఛిత రాగి దూరంగా ఉంటుంది, ఇది వాహక మార్గాలను వదిలివేస్తుంది.
డ్రిల్లింగ్ & ప్లేటింగ్- వియాస్ మరియు కాంపోనెంట్ లీడ్స్ కోసం రంధ్రాలు డ్రిల్లింగ్ చేయబడతాయి, తరువాత వాహకతను నిర్ధారించడానికి పూత పూయబడతాయి.
సోల్డర్ మాస్క్ అప్లికేషన్- రక్షిత పాలిమర్ పొర వర్తించబడుతుంది, జాడలను ఇన్సులేట్ చేస్తుంది మరియు టంకము వంతెనను నివారించడం.
ఉపరితల ముగింపు.
సిల్క్‌స్క్రీన్ ప్రింటింగ్- రిఫరెన్స్ గుర్తులు, లోగోలు మరియు లేబుల్స్ జోడించబడతాయి.
విద్యుత్ పరీక్ష.
తుది తనిఖీ & ప్యాకేజింగ్- కస్టమర్ అవసరాలకు అనుగుణంగా బోర్డులను దృశ్యమానంగా తనిఖీ చేస్తారు, కొలుస్తారు మరియు ప్యాక్ చేస్తారు.
వంటి పద్ధతుల ద్వారా విశ్వసనీయత మరింత బలోపేతం అవుతుంది:
ఇంపెడెన్స్ నియంత్రణహై-స్పీడ్ డిజిటల్ సర్క్యూట్ల కోసం.
థర్మల్ రిలీఫ్ ప్యాడ్లుటంకం ఆప్టిమైజ్ చేయడానికి.
మైక్రోవియా టెక్నాలజీకాంపాక్ట్ హెచ్‌డిఐ పిసిబిల కోసం.
కన్ఫార్మల్ పూతలుతేమ మరియు ధూళి నిరోధకత కోసం.
గ్లోబల్ తయారీదారులు కూడా అమలు చేస్తారునాణ్యత నిర్వహణ వ్యవస్థలుISO 9001, ISO/TS 16949 (ఆటోమోటివ్), మరియు AS9100 (ఏరోస్పేస్) వంటివి. ఇవి స్థిరమైన పనితీరు మరియు డిమాండ్ పరిశ్రమలకు అనుగుణంగా ఉంటాయి.
పిసిబిల భవిష్యత్తు వేగవంతమైన సాంకేతిక పోకడలతో అభివృద్ధి చెందుతూనే ఉంది. ఉద్భవిస్తున్న అనువర్తనాలు5G, AI- నడిచే పరికరాలు, ఎలక్ట్రిక్ వాహనాలు మరియు IoTసన్నగా, వేగంగా మరియు మరింత మన్నికైన డిమాండ్ బోర్డులు. ఆవిష్కరణలు:
HDI (హై-డెన్సిటీ ఇంటర్‌కనెక్ట్) పిసిబిలు: చిన్న ప్రదేశాల్లో ఎక్కువ భాగాలను అనుమతించడం, స్మార్ట్‌ఫోన్‌లు మరియు ధరించగలిగే సాంకేతిక పరిజ్ఞానాన్ని అనుమతిస్తుంది.
పొందుపరిచిన భాగాలు: అంతరిక్ష పొదుపు కోసం PCB పొరలలో నిష్క్రియాత్మక మరియు క్రియాశీల భాగాలను నేరుగా అనుసంధానించడం.
మెటల్ కోర్ పిసిబిలు: LED లైటింగ్ మరియు పవర్ ఎలక్ట్రానిక్స్లో మెరుగైన వేడి వెదజల్లడానికి అల్యూమినియం లేదా రాగి స్థావరాలను ఉపయోగించడం.
బయోడిగ్రేడబుల్ ఉపరితలాలు: సుస్థిరత ఆందోళనలకు ప్రతిస్పందిస్తూ, పర్యావరణ అనుకూలమైన పిసిబిలు దృష్టిని ఆకర్షిస్తున్నాయి.
3 డి-ప్రింటెడ్ పిసిబిలు: సౌకర్యవంతమైన ప్రోటోటైపింగ్ మరియు అనుకూలీకరించిన జ్యామితిని అందిస్తోంది.
పరిశ్రమలు అధిక పౌన encies పున్యాలు, వేగవంతమైన వేగం మరియు మెరుగైన శక్తి సామర్థ్యాన్ని కోరుతున్నందున, పిసిబి టెక్నాలజీ అనుగుణంగా కొనసాగుతోంది. ఆటోమోటివ్ ఎలక్ట్రానిక్స్, ఉదాహరణకు, అధిక వైబ్రేషన్, విస్తృత ఉష్ణోగ్రత శ్రేణులు మరియు విద్యుదయస్కాంత జోక్యం నియంత్రణను తట్టుకోగల బోర్డులు ఎక్కువగా అవసరం. వైద్య పరికరాలు ప్రాణాలను రక్షించే పరికరాల లోపల అధిక విశ్వసనీయతను నిర్వహించే సూక్ష్మీకరించిన పిసిబిలపై ఆధారపడతాయి. టెలికమ్యూనికేషన్ కంపెనీలు 5 జి బేస్ స్టేషన్లలో కనీస సిగ్నల్ నష్టాన్ని నిర్ధారించడానికి అధిక-ఫ్రీక్వెన్సీ పిసిబిలలో పెట్టుబడులు పెట్టాయి.
ఈ ఆవిష్కరణల ప్రభావం లోతైనది: మెరుగైన కనెక్టివిటీ, సురక్షితమైన రవాణా, అధునాతన ఆరోగ్య సంరక్షణ మరియు మరింత సమర్థవంతమైన శక్తి వినియోగం. సారాంశంలో, ప్రింటెడ్ సర్క్యూట్ బోర్డుల పరిణామం గ్లోబల్ టెక్నాలజీ మౌలిక సదుపాయాల భవిష్యత్తును నేరుగా ప్రభావితం చేస్తుంది.
Q1: ప్రింటెడ్ సర్క్యూట్ బోర్డ్ ఎంతకాలం ఉంటుంది?
అధిక-నాణ్యత పిసిబి వినియోగ పరిస్థితులు, పదార్థ ఎంపిక మరియు థర్మల్ మేనేజ్‌మెంట్‌ను బట్టి 10 నుండి 20 సంవత్సరాల వరకు ఎక్కడైనా ఉంటుంది. పారిశ్రామిక మరియు ఏరోస్పేస్-గ్రేడ్ పిసిబిలు, కఠినమైన స్పెసిఫికేషన్లతో రూపొందించబడ్డాయి, సరైన నిర్వహణతో ఇంకా ఎక్కువసేపు ఉండవచ్చు.
Q2: నా అప్లికేషన్ కోసం సరైన PCB ని ఎలా ఎంచుకోవాలి?
సరైన పిసిబిని ఎంచుకోవడంలో ఆపరేటింగ్ వాతావరణం, విద్యుత్ అవసరాలు, సిగ్నల్ వేగం మరియు భౌతిక రూపకల్పన పరిమితులను అంచనా వేయడం ఉంటుంది. ఉదాహరణకు, ధరించగలిగే పరికరాలకు సౌకర్యవంతమైన పిసిబిలు అనువైనవి, అయితే హై-స్పీడ్ డేటా ప్రాసెసింగ్ సిస్టమ్‌లకు మల్టీలేయర్ దృ grarid మైన బోర్డులు మంచివి. అనుభవజ్ఞుడైన తయారీదారుతో కన్సల్టింగ్ సరైన పదార్థం మరియు డిజైన్ ఎంపికలను నిర్ధారిస్తుంది.
ప్రింటెడ్ సర్క్యూట్ బోర్డులు ఆధునిక సాంకేతిక పరిజ్ఞానం వెనుక దాచిన శక్తి, పరికరాలు క్రియాత్మకంగా, నమ్మదగినవి మరియు సమర్థవంతంగా ఉండేలా చూస్తాయి. కన్స్యూమర్ గాడ్జెట్ల యొక్క ప్రాథమిక సింగిల్-లేయర్ డిజైన్ల నుండి, ఏరోస్పేస్ మరియు వైద్య పరికరాలలో అధునాతన బహుళస్థాయి నిర్మాణాల వరకు, పిసిబిలు కొత్త సవాళ్లకు అభివృద్ధి చెందుతూనే ఉన్నాయి.
వద్దఫ్యాన్‌వే, మేము విభిన్న ప్రపంచ డిమాండ్లకు అనుగుణంగా పిసిబిలను అందించడానికి అధునాతన సాంకేతిక పరిజ్ఞానం, కఠినమైన నాణ్యత ప్రమాణాలు మరియు పరిశ్రమ నైపుణ్యాన్ని మిళితం చేస్తాము. మీ ఎలక్ట్రానిక్స్ తయారీ అవసరాలకు మద్దతు ఇవ్వడానికి మీరు విశ్వసనీయ భాగస్వామి కోసం చూస్తున్నట్లయితే,మమ్మల్ని సంప్రదించండిఈ రోజు మరియు మేము మీ ఆవిష్కరణకు ఎలా శక్తినివ్వగలమో కనుగొనండి.
-
