పిసిబి డిజైన్ నుండి సామూహిక ఉత్పత్తి వరకు, ఫ్యాన్‌వే మీ విభిన్న ప్రాజెక్ట్ అవసరాలను తీర్చడానికి మరియు మీ మార్కెట్ నుండి మీ సమయం వేగవంతం చేయడానికి క్విక్-టర్న్ పిసిబి తయారీ సేవలను వన్-స్టాప్ సొల్యూషన్స్‌గా అందిస్తుంది.

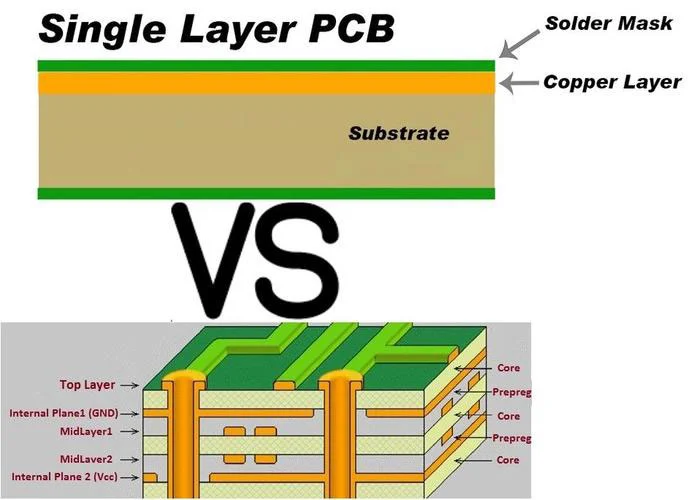

సింగిల్ లేయర్ పిసిబి, సింగిల్-సైడెడ్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ అని కూడా పిలుస్తారు, ఇది పిసిబి డిజైన్ యొక్క సరళమైన రూపం. ఇది ఒకే వాహక రాగి పొరను కలిగి ఉంటుంది, ఇది కండక్టివ్ కాని ఉపరితలంపై (FR-4 వంటివి) లామినేట్ చేయబడింది, ఒక వైపు భాగాలు అమర్చబడి, ఎదురుగా ఉన్న జాడలు ఉంటాయి. తక్కువ-సంక్లిష్టమైన సర్క్యూట్లకు ఉత్తమ పరిష్కారం, ఇది సరసమైన మరియు వేగవంతమైన తయారీ ప్రక్రియ కారణంగా వినియోగదారు ఎలక్ట్రానిక్స్, విద్యుత్ సరఫరా మరియు పారిశ్రామిక నియంత్రణలలో విస్తృతంగా ఉపయోగించబడుతుంది.
మల్టీ-లేయర్ డిజైన్లతో పోలిస్తే తక్కువ పదార్థం మరియు కల్పన ఖర్చులతో సింగిల్ లేయర్ పిసిబి.
సాధారణ ప్రక్రియ సీస సమయాన్ని తగ్గిస్తుంది ఎందుకంటే లామినేషన్ మరియు డ్రిల్లింగ్ ద్వారా అవసరం లేదు.
పొర తప్పుగా అమర్చడానికి కనీస ప్రమాదం.
24/7 ఆన్‌లైన్ నిపుణులు మీకు సహాయం చేయడానికి ఎల్లప్పుడూ సిద్ధంగా ఉన్నారు.
| పరామితి | సాధారణ పరిధి |
| బోర్డు మందం | 0.4 మిమీ నుండి 3.2 మిమీ |
| రాగి మందం | 1/2 oz నుండి 3 oz వరకు |
| కనీస ట్రేస్ వెడల్పు | 0.2 మిమీ (8 మిల్) |
| కనీస డ్రిల్లింగ్ హోల్ | 0.3 మిమీ (12 మిల్) |
| ఉపరితల ముగింపు | హస్ల్, OSP, ENIGHT |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -50 ° C నుండి +105 ° C (పదార్థం-ఆధారిత) |
| ప్రయోజనాలు | పరిమితులు |
| ✔ అల్ట్రా-తక్కువ ఖర్చు | ❌ మల్టీలేయర్ లేదు లేదా మద్దతు ద్వారా |
| మరమ్మత్తు చేయడం/సవరించడం సులభం | ❌ పరిమిత రౌటింగ్ సాంద్రత |
| ✔ ఫాస్ట్ టర్నరౌండ్ సమయం | High హై-ఫ్రీక్వెన్సీ డిజైన్లకు అనుచితమైనది (> 100MHz) |
| Lighe వెయిట్ & కాంపాక్ట్ | The తక్కువ ఉష్ణ పనితీరు |
పదార్థ తయారీ:సింగిల్-సైడెడ్ రాగి-ధరించిన లామినేట్.
చెక్కడం:జాడలను రూపొందించడానికి అవాంఛిత రాగిని తొలగించండి.
డ్రిల్లింగ్:త్రూ-హోల్ భాగాల కోసం రంధ్రాలను సృష్టించండి.
సోల్డర్ మాస్క్ & సిల్స్‌క్రీన్:రక్షణ పూత మరియు గుర్తులను వర్తించండి.
ఉపరితల ముగింపు:ఎంపికలలో HASL (హాట్ ఎయిర్ టంకము స్థాయి) లేదా OSP ఉన్నాయి.
కన్స్యూమర్ ఎలక్ట్రానిక్స్:కాలిక్యులేటర్లు, LED లైటింగ్, బొమ్మలు.
విద్యుత్ వ్యవస్థలు:ఎసి/డిసి కన్వర్టర్లు, రిలేస్.
పారిశ్రామిక నియంత్రణలు:సెన్సార్లు, మోటార్ కంట్రోలర్లు.
