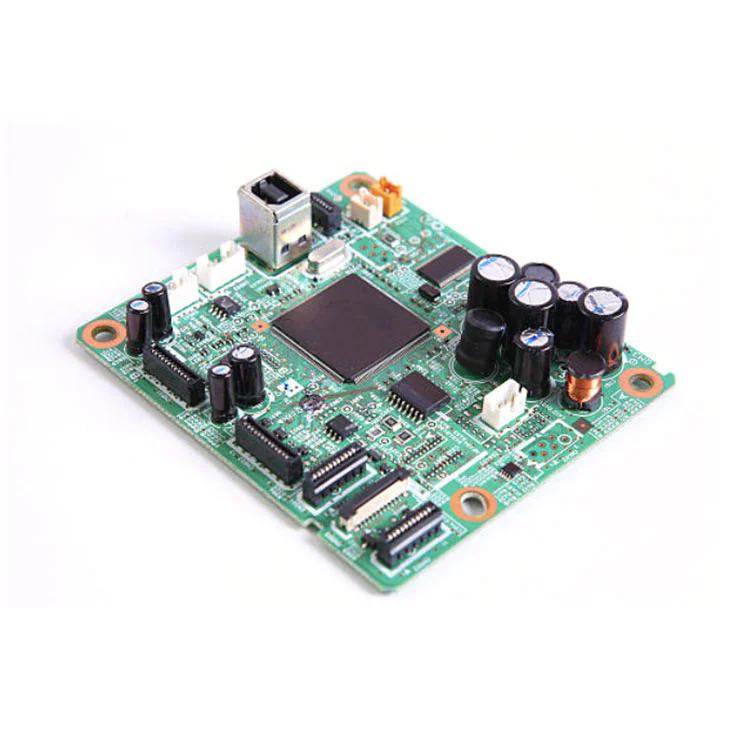

నేటి వేగంగా అభివృద్ధి చెందుతున్న ఎలక్ట్రానిక్స్ ప్రపంచంలో, బహుళ పిసిబి టెక్నాలజీలను-రిజిడ్, ఫ్లెక్స్, దృ -నిర్మాణ-ఫ్లెక్స్‌ను కలపగల సామర్థ్యం ఒకే, సమగ్ర పరిష్కారం క్లిష్టమైనది.మిశ్రమ పిసిబి అసెంబ్లీప్రాముఖ్యతను పొందుతోంది ఎందుకంటే ఇది ప్రారంభమవుతుంది:
కాంపాక్ట్, తేలికపాటి డిజైన్: స్పేస్-సేవింగ్ ఫారమ్ కారకాల కోసం కఠినమైన మరియు సౌకర్యవంతమైన ఉపరితలాలను విలీనం చేస్తుంది.
మెరుగైన మన్నిక మరియు విశ్వసనీయత: ఫ్లెక్స్ పొరలు యాంత్రిక ఒత్తిడిని గ్రహిస్తాయి, వైఫల్యాన్ని తగ్గిస్తాయి.
వ్యయ సామర్థ్యం: అసెంబ్లీ దశలు, సోర్సింగ్ మరియు జాబితాను తగ్గించడానికి ప్రక్రియలను మిళితం చేస్తుంది.
ప్రస్తుత గూగుల్ సెర్చ్ పోకడలు “మిశ్రమ పిసిబి అసెంబ్లీ సేవలు”, “దృ flex- ఫ్లెక్స్ పిసిబి అసెంబ్లీ” మరియు “దృ ffe మైన పిసిబి ఇంటిగ్రేషన్‌కు వంగడం” వంటి నిబంధనల కోసం అధిక డిమాండ్‌ను వెల్లడిస్తాయి. సెంట్రల్ చుట్టూ ఈ కథనాన్ని రూపొందించడం ద్వారా ఏ ప్రశ్న- “మిక్స్డ్ పిసిబి అసెంబ్లీని నేటి ఎలక్ట్రానిక్స్ కోసం ఎంతో అవసరం ఏమిటి?” - మేము వినియోగదారు శోధన ఉద్దేశం మరియు ట్రెండింగ్ అంశాలతో దగ్గరగా ఉంటాయి.
మిశ్రమ పిసిబి అసెంబ్లీ స్పెసిఫికేషన్ల యొక్క వివరణాత్మక స్నాప్‌షాట్‌ను అందించే ఏకీకృత అవలోకనం (టేబుల్ రూపంలో) క్రింద ఉంది. ఇది మా వృత్తి నైపుణ్యాన్ని మరియు స్పష్టతను ప్రదర్శిస్తుంది.
| లక్షణం | స్పెసిఫికేషన్ / వివరణ |
|---|---|
| ఉపరితల రకాలు | దృ fr fr-4 పొరలు, పాలిమైడ్ ఫ్లెక్స్ పొరలు, దృ flex- ఫ్లెక్స్ కాన్ఫిగరేషన్లు |
| పొర గణన | 20 పొరల వరకు (దృ flex మైన + ఫ్లెక్స్ మిశ్రమం); సాధారణ స్టాక్: దృ g మైన 6-8 + ఫ్లెక్స్ 2-4 |
| కనీస ట్రేస్/స్పేస్ | దృ g మైన: 4 మిల్/4 మిల్; ఫ్లెక్స్: 3 మిల్/3 మిల్ |
| రకాలు ద్వారా | త్రూ-హోల్ వియాస్ (టిహెచ్‌వి), మైక్రోవియాస్ (వ్యాసం ≥ 50 µm), ఖననం మరియు బ్లైండ్ వియాస్ |
| రాగి మందం | 1 oz (విలక్షణమైన); అధిక-కరెంట్ ఫ్లెక్స్ విభాగాల కోసం 3 oz భారీ రాగి వరకు |
| ఫ్లెక్స్ బెండ్ వ్యాసార్థం | ≥ 10 × మందం, ప్రమాణం: 0.05 మిమీ ఫ్లెక్స్ మందం కోసం ≥ 0.5 మిమీ బెండ్ వ్యాసార్థం |
| సోల్డర్ మాస్క్ | ఫ్లెక్స్ ప్రాంతాలకు సౌకర్యవంతమైన టంకము ముసుగు, FR-4 కోసం దృ g మైన ముసుగు; అతుకులు పరివర్తన |
| అసెంబ్లీ భాగాలు | ఉపరితల-మౌంట్, ద్వారా రంధ్రం, మిశ్రమ SMT/TH భాగాలు; ఫ్లెక్స్ జోన్లలో స్టిఫెనర్లు ఉండవచ్చు |
| ఉష్ణ నిర్వహణ | హాట్‌స్పాట్ ప్రాంతాలను నిర్వహించడానికి ఎంబెడెడ్ రాగి విమానాలు మరియు థర్మల్ వయాస్ |
| నాణ్యత ప్రమాణాలు | IPC-6013 (ఫ్లెక్స్ ROHS / REACK సమ్మతి |
మిశ్రమ పిసిబి అసెంబ్లీని ప్లాన్ చేసేటప్పుడు అత్యంత క్లిష్టమైన డిజైన్ మరియు ప్రాసెస్ పరిగణనలు ఏమిటి?
మెటీరియల్ అనుకూలత & స్టాక్-అప్ ప్లానింగ్
ఫ్లెక్స్ సమయంలో డీలామినేషన్‌ను నివారించడానికి కఠినమైన FR-4 మరియు సౌకర్యవంతమైన పాలిమైడ్ పొరల మధ్య పరస్పర చర్య జాగ్రత్తగా ఇంజనీరింగ్ చేయాలి. పొరల అంతటా థర్మల్ ఎక్స్‌పాన్షన్ (CTE) యొక్క గుణకాన్ని నియంత్రించడం ఉష్ణ చక్రాల ద్వారా దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తుంది.
ట్రేస్ మరియు ఫ్లెక్స్ జోన్లలో సమగ్రత ద్వారా
ఫ్లెక్స్ జోన్లు కఠినమైన సహనాలను డిమాండ్ చేస్తాయి: సన్నగా ఉండే రాగి పొరలు, నియంత్రిత ట్రేస్/స్పేస్, మరియు అలసటను వంగకుండా నిరోధించడానికి డిజైన్ (ఉదా. నిండిన మరియు పూతతో కూడిన మైక్రోవియాస్) ద్వారా ఆప్టిమైజ్ చేయబడతాయి.
బెండ్ వ్యాసార్థం, ఫ్లెక్స్ జీవితం మరియు యాంత్రిక ఒత్తిడి
సరైన బెండ్ రేడియాలు (≥ 10 × మందం) పేర్కొనడం మరియు ఉద్దేశించిన డైనమిక్ పరిస్థితులలో ఫ్లెక్స్-లైఫ్ టెస్టింగ్ నిర్వహించడం ఫ్లెక్స్ విభాగాలు కార్యాచరణ కదలికను భరిస్తాయి.
కాంపోనెంట్ అసెంబ్లీ కోసం స్టిఫెనర్ ఇంటిగ్రేషన్
తాత్కాలిక లేదా శాశ్వత స్టిఫెనర్లు (ఉదా., FR-4 షీట్లు లేదా అంటుకునే-ఆధారిత పాలిమైడ్) తరచుగా ఫ్లెక్స్ జోన్లపై SMT/THT అసెంబ్లీ సమయంలో దృ fut మైన మద్దతును అనుకరించటానికి ఉపయోగిస్తారు, ఖచ్చితమైన ప్లేస్‌మెంట్ మరియు టంకం ఉండేలా చూసుకోవాలి, అప్పుడు అవసరమైతే తొలగించబడుతుంది.
గణితవేత్త
మిశ్రమ పిసిబిలు తరచుగా అధిక-శక్తి లేదా RF సర్క్యూట్రీని మిళితం చేస్తాయి. శ్రేణులు మరియు గ్రౌండ్ విమానాల ద్వారా సరైన థర్మల్, జాగ్రత్తగా లేయర్ అసైన్‌మెంట్‌తో జతచేయబడి, సిగ్నల్ సమగ్రతను మరియు వేడి వెదజల్లడం నిర్వహించండి.
తయారీ & ఖర్చు ట్రేడ్-ఆఫ్స్
సంక్లిష్టతను సమతుల్యం చేయడం వర్సెస్ ఖర్చు: పెరుగుతున్న పొర గణనలు, మైక్రోవియాస్ లేదా భారీ రాగి ధరను పెంచుతుంది. ప్రారంభ DFM (తయారీకి రూపకల్పన) సాధ్యత మరియు ఖర్చు-ప్రభావాన్ని ధృవీకరించడానికి సమీక్షలు అవసరం.
పరీక్ష & తనిఖీ సామర్థ్యాలు
మిశ్రమ నమూనాలు ప్రామాణిక AOI లేదా ఎక్స్-రేను పరిమితం చేయవచ్చు; కనెక్టివిటీ మరియు కాంపోనెంట్ ప్లేస్‌మెంట్‌ను ధృవీకరించడానికి కస్టమ్ ఫిక్చర్‌లు, ఫ్లెక్స్-ఫ్రెండ్లీ టెస్ట్ జిగ్స్ లేదా ఫ్లయింగ్ ప్రోబ్ టెస్టింగ్ అవసరం కావచ్చు.
Q1: మిశ్రమ పిసిబి అసెంబ్లీ దేనికి ఉపయోగించబడుతుంది?
A1: ధరించగలిగినవి, మడతపెట్టే పరికరాలు, మెడికల్ ఇంప్లాంట్లు, ఏరోస్పేస్ సెన్సార్ శ్రేణులు-వశ్యత, కాంపాక్ట్‌నెస్ మరియు విశ్వసనీయతను కోరుతున్న ఏదైనా అప్లికేషన్ వంటి దృ--మాత్రమే పరిష్కారాలు తగ్గుతాయి.
Q2: ఫ్లెక్స్-రిగిడ్ పరివర్తనాల్లో మీరు విశ్వసనీయతను ఎలా నిర్ధారించగలరు?
A2: జాగ్రత్తగా స్టాక్-అప్ డిజైన్ (మ్యాచింగ్ CTE), నియంత్రిత బెండ్ రేడియాలు, పరివర్తన మండలాల్లో నియంత్రిత బెండ్ రేడియాలు, ఎపోక్సీ లేదా అంటుకునే బంధం, లేపనం ద్వారా సరైనది మరియు అనుకరణ యాంత్రిక చక్రాల క్రింద పరీక్షించడం ద్వారా.
మిశ్రమ పిసిబి అసెంబ్లీ ఆధునిక ఎలక్ట్రానిక్స్ రూపకల్పనలో ముందంజలో ఉంది -కఠినమైన మరియు సౌకర్యవంతమైన సాంకేతిక పరిజ్ఞానాల యొక్క సాటిలేని ఏకీకరణను తగ్గిస్తుంది. పనితీరు మరియు వ్యయ సాధ్యత రెండింటినీ నిర్ధారించడానికి ఖచ్చితమైన స్టాక్-అప్ ప్లానింగ్, ట్రేస్/ప్రెసిషన్, మెకానికల్ ఫ్లెక్స్ టెస్టింగ్, డిఎఫ్‌ఎం విశ్లేషణ మరియు కఠినమైన QA లలో కీలకమైనది.
సరిగ్గా చేసినప్పుడు -పరపతి నిపుణుల రూపకల్పన నియమాలు, బలమైన పదార్థాలు మరియు ఖచ్చితమైన తయారీ -మిక్స్డ్ పిసిబి అసెంబ్లీ అధునాతన ధరించగలిగినవి, వైద్య, ఏరోస్పేస్, ఆటోమోటివ్ మరియు వినియోగదారు పరికరాల్లో కొత్త ఉత్పత్తి అవకాశాలను అన్‌లాక్ చేస్తుంది.
వద్దఫ్యాన్‌వే, మేము అధునాతన పిసిబి మరియు దృ -మైన-ఫ్లెక్స్ ఫాబ్రికేషన్‌లో రెండు దశాబ్దాల నైపుణ్యాన్ని తీసుకువస్తాము. మా మిశ్రమ పిసిబి అసెంబ్లీ సేవలు అధిక-నాణ్యత పదార్థాలు, పరిశ్రమ-ప్రముఖ ప్రమాణాలు (ఐపిసి వర్తింపు, ROHS/REACK) మరియు మన్నికైన, అధిక-పనితీరు గల పరిష్కారాలను సాధించడానికి తగిన DFM మద్దతును మిళితం చేస్తాయి.
మీరు అధిక-వాల్యూమ్ ఉత్పత్తికి ప్రోటోటైపింగ్ లేదా ర్యాంపింగ్ అయినా, మా బృందం డిజైన్-టు-డెలివరీ ఎక్సలెన్స్‌ను నిర్ధారిస్తుంది.మమ్మల్ని సంప్రదించండిఈ రోజు మీ ఉత్పత్తి డిజైన్లను ఖచ్చితమైన-ఇంజనీరింగ్ మిశ్రమ పిసిబి అసెంబ్లీ పరిష్కారాలతో పెంచడానికి.
