పిసిబి ఫంక్షనల్ టెస్టింగ్ అంటే ఏమిటి?

పిసిబి పరీక్షఎలక్ట్రానిక్స్ తయారీలో ఒక క్లిష్టమైన దశ, ఇది నాణ్యత, కార్యాచరణ మరియు విశ్వసనీయతను నిర్ధారిస్తుందిప్రింటెడ్ సర్క్యూట్ బోర్డులు(పిసిబిలు). పరీక్ష వెంటనే సమస్యలను కనుగొనగలదు మరియు డిజైనర్ సమస్యలను త్వరగా పరిష్కరించడంలో సహాయపడుతుంది. పిసిబి పరీక్షలో బేర్ బోర్డు పరీక్ష మరియు సమావేశమైన బోర్డు పరీక్ష ఉంటుంది.

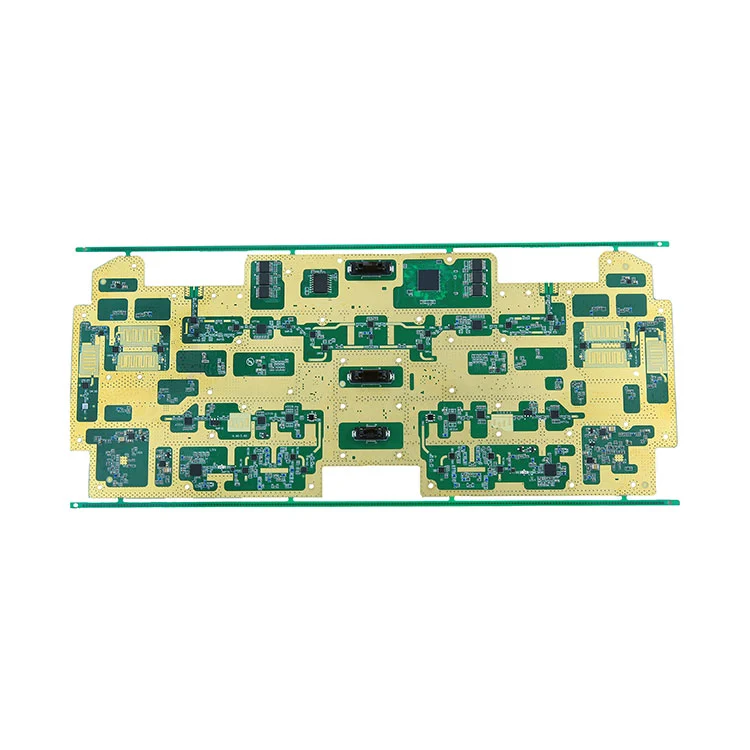

బేర్ పిసిబి పరీక్ష

యొక్క ఉద్దేశ్యంపిసిబి పరీక్షఎలక్ట్రికల్ కనెక్టివిటీ, ఐసోలేషన్ మరియు తయారీ లోపాలను ధృవీకరించడానికి.

పిసిబి పరీక్ష యొక్క పద్ధతి:

కొనసాగింపు పరీక్ష (చిన్న పరీక్ష):అనాలోచిత లఘు చిత్రాల కోసం తనిఖీలు (ఉదా., రాగి జాడలు తాకడం).

ఐసోలేషన్ పరీక్ష (ఓపెన్ టెస్టింగ్):జాడలలో ఓపెన్ సర్క్యూట్లు (విరామాలు) ఉండవు.

ఆటోమేటెడ్ ఆప్టికల్ ఇన్స్పెక్షన్ (AOI):గీతలు, తప్పుడు అమరికలు లేదా ఎచింగ్ లోపాలను గుర్తించడానికి కెమెరాలను ఉపయోగిస్తుంది.

ఇంపెడెన్స్ పరీక్ష:ట్రేస్ ఇంపెడెన్స్ స్పెసిఫికేషన్లతో సరిపోలుతుందని నిర్ధారించడానికి హై-స్పీడ్ డిజైన్లకు (ఉదా., RF, DDR) క్లిష్టమైనది.

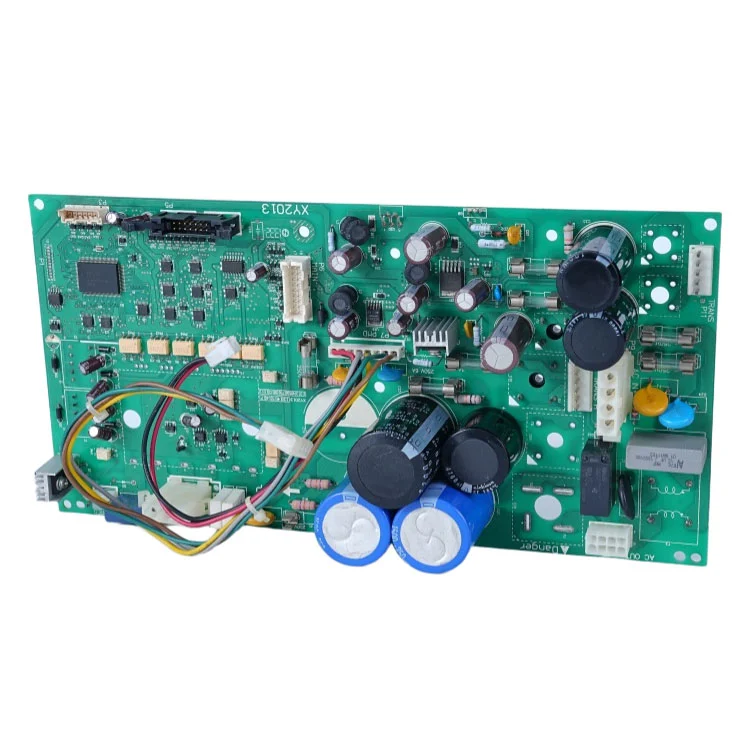

సమావేశమైన బోర్డు పరీక్ష

1.ఇన్-సర్క్యూట్ టెస్ట్ (ఐసిటి):ICT అనేది భాగాలు, లఘు చిత్రాలు, తెరుచుకుంటుంది మరియు విలువలను ధృవీకరించడానికి ఆటోమేటిక్ ఆన్‌లైన్ పరీక్ష. ఈ పరీక్ష ఖచ్చితంగా తప్పు స్థానాలను కనుగొనగలదు, కార్మికులు సమస్య PCBA ను సులభంగా నిర్వహించడానికి అనుమతిస్తుంది.

2.ఫ్లయింగ్ ప్రోబ్ పరీక్ష:ఇది ఖర్చుతో కూడుకున్న పద్ధతి, కస్టమ్ ఫిక్చర్స్ లేకుండా సర్క్యూట్లో కదిలే ప్రోబ్స్ పరీక్ష. సాఫ్ట్‌వేర్ సవరణల ద్వారా వేర్వేరు పరీక్ష అవసరాలకు ఇది అనుకూలంగా ఉంటుంది.

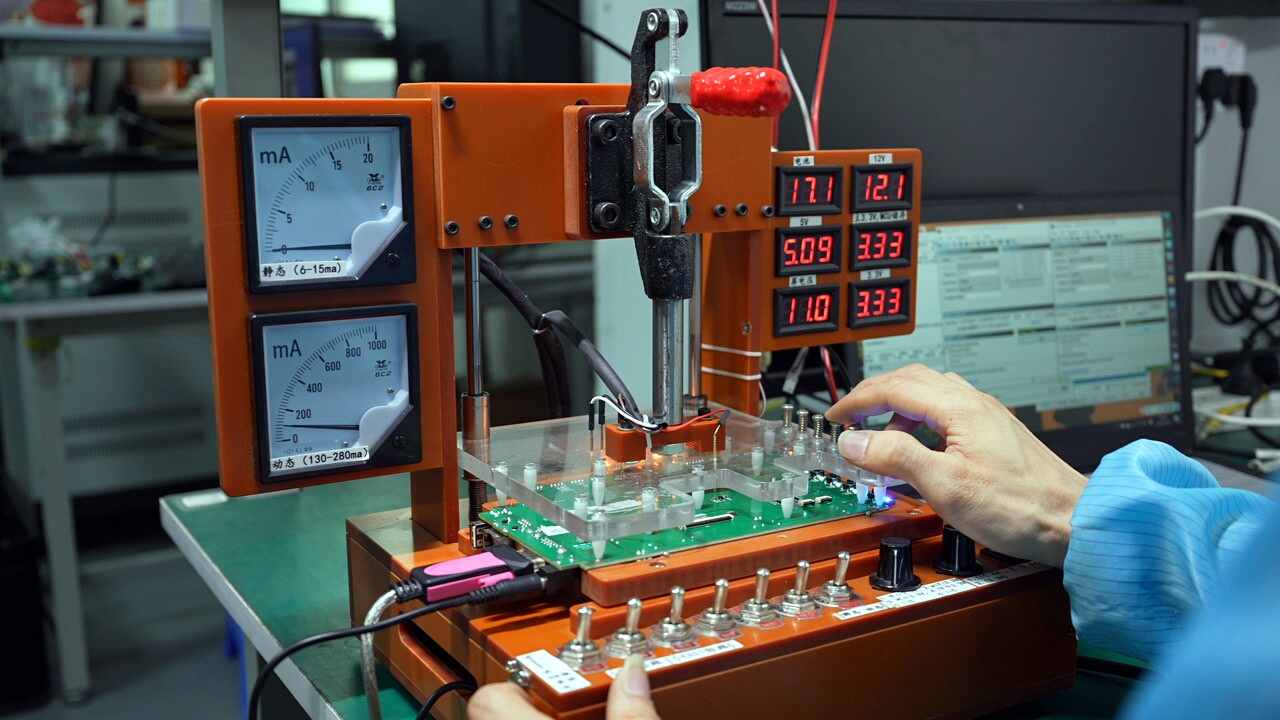

3.ఫంక్షనల్ టెస్టింగ్:పిసిబి యొక్క పనితీరును ధృవీకరించడానికి దీనికి ప్రత్యేకమైన పరికరాలు మరియు అనుకూలీకరించిన పరీక్షా విధానాలు అవసరం.

4.ఆటోమేటిక్ ఆప్టికల్ ఇన్స్పెక్షన్ (AOI):టంకము కీళ్ళు మరియు వంతెనలు, తప్పుగా అమర్చడం మరియు తప్పిపోయిన భాగాలు వంటి భాగాలను స్కాన్ చేయడానికి AOI తనిఖీ కెమెరాలను ఉపయోగిస్తుంది.

5.ఎక్స్-రే పరీక్ష:దాచిన కీళ్ళు (BGA, QFN), శూన్యాలు లేదా టంకము లోపాలను తనిఖీ చేయడానికి ఎక్స్-కిరణాలను ఉపయోగిస్తుంది.

మీరు ఏ రకమైన ఎలక్ట్రానిక్స్ పరీక్షను ఉపయోగించినా, ఇది ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (పిసిబి) కు ప్రయోజనాన్ని తెస్తుంది. డిజైన్ దశలో పరీక్షించడం డిజైనర్లకు భారీ ఉత్పత్తిలో లోపాలను నివారించడానికి, ఖర్చులను తగ్గిస్తుంది, అభివృద్ధి చక్రాలను తగ్గిస్తుంది మరియు ఉత్పత్తిని వేగవంతం చేస్తుంది. ఉత్పత్తి విశ్వసనీయతను మెరుగుపరిచేటప్పుడు PCB లు అన్ని విద్యుత్, యాంత్రిక మరియు నిర్మాణ రూపకల్పన అవసరాలను తీర్చగలవని సమగ్ర పరీక్ష నిర్ధారిస్తుంది.

పిసిబి పరీక్షఉత్పత్తి నాణ్యతకు ముఖ్యం. ఫ్యాన్‌వే వద్ద, మేము భాగాల తనిఖీ, అనుకూల పరీక్షతో సహా అనేక రకాల పరీక్షా పరిష్కారాలను అందిస్తున్నాము. ఈ రోజు మమ్మల్ని సంప్రదించండి మరిన్ని వివరాలను పొందండి.
