నేటి డిజిటల్ యుగంలో, స్మార్ట్‌ఫోన్‌లు మరియు వైద్య పరికరాల నుండి ఆటోమోటివ్ కంట్రోల్ సిస్టమ్స్ వరకు దాదాపు ప్రతి ఆధునిక పరికరం ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (పిసిబి) లో రిలీస్. సింగిల్-లేయర్ మరియు డబుల్-లేయర్ పిసిబిలు దశాబ్దాలుగా విస్తృతంగా ఉపయోగించబడుతున్నప్పటికీ, మరింత శక్తివంతమైన మరియు కాంపాక్ట్ పరికరాల డిమాండ్ చేసిందిమల్టీలేయర్ పిసిబిలుఅధిక-పనితీరు గల ఎలక్ట్రానిక్స్లో పరిశ్రమ ప్రమాణం.

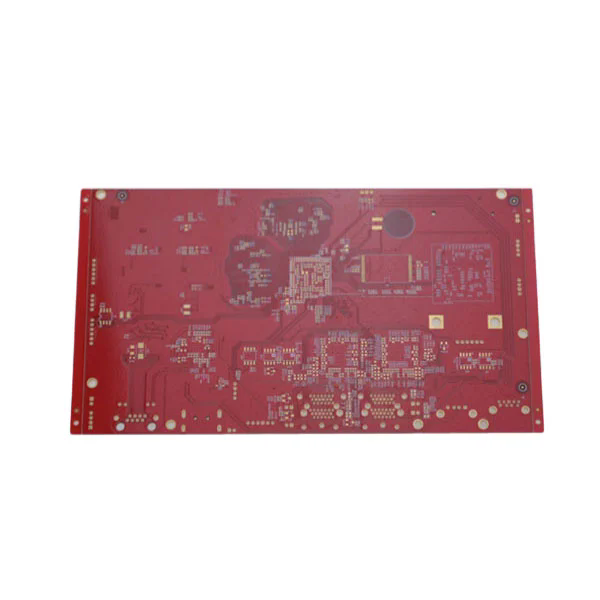

మల్టీలేయర్ పిసిబిలో మూడు లేదా అంతకంటే ఎక్కువ వాహక రాగి పొరలు కలిసి పేర్చబడి ఉంటాయి, వీటిని డైలెక్ట్రిక్ అని పిలువబడే ఇన్సులేటింగ్ పదార్థం ద్వారా వేరు చేస్తారు. సింగిల్- లేదా డబుల్ సైడెడ్ బోర్డుల మాదిరిగా కాకుండా, మల్టీలేయర్ పిసిబిలు డిజైనర్లను సంక్లిష్ట రౌటింగ్, ఎక్కువ కార్యాచరణ మరియు మెరుగైన విశ్వసనీయతను సాధించడానికి అనుమతిస్తాయి. ఈ నిర్మాణం సిగ్నల్ ప్రవాహాన్ని ఆప్టిమైజ్ చేయడమే కాక, విద్యుదయస్కాంత జోక్యాన్ని గణనీయంగా తగ్గిస్తుంది, ఇది హై-స్పీడ్ సర్క్యూట్లలో ప్రధాన ఆందోళన.
మల్టీలేయర్ పిసిబిల యొక్క ప్రయోజనాలు వాటి నిర్మాణ సంక్లిష్టతకు మించి ఉంటాయి. ప్రాసెసింగ్ శక్తి లేదా సామర్థ్యాన్ని త్యాగం చేయకుండా, చిన్న, తేలికైన మరియు మరింత మన్నికైన పరికరాలను నిర్మించడానికి వారు తయారీదారులను అనుమతిస్తుంది. ఏరోస్పేస్, టెలికమ్యూనికేషన్స్ లేదా మెడికల్ టెక్నాలజీలో అయినా, మల్టీలేయర్ పిసిబిల యొక్క బహుముఖ ప్రజ్ఞ వాటిని ఆవిష్కరణకు మూలస్తంభంగా మార్చింది.
ప్రాథమిక స్థాయిలో, మల్టీలేయర్ పిసిబిలు పరిమిత స్థలం మరియు పనితీరు అడ్డంకుల సమస్యను పరిష్కరిస్తాయి. రాగి యొక్క బహుళ పొరలను పేర్చడం ద్వారా, డిజైనర్లు సంకేతాలను మరింత తెలివిగా మార్గనిర్దేశం చేసే సామర్థ్యాన్ని పొందుతారు మరియు సాంప్రదాయ రెండు పొరల బోర్డులతో సంభవించే రద్దీ సమస్యలను నివారించారు. సూక్ష్మీకరణ మరియు పనితీరు రెండూ తప్పనిసరి అయిన పరిశ్రమలలో మల్టీలేయర్ పిసిబిలు ఆధిపత్యం చెలాయించడానికి ఇది ఒక ముఖ్య కారణం.
బహుళస్థాయి పిసిబి యొక్క పని సూత్రం దాని లేయర్డ్ డిజైన్‌లో ఉంది. ప్రతి కండక్టింగ్ పొర సర్క్యూట్ నమూనాలతో చెక్కబడి ఉంటుంది, అయితే వియాస్ (ద్వారా-రంధ్రాలు, బ్లైండ్ వియాస్ లేదా ఖననం చేసిన VIA లు) ఈ పొరలను అతుకులు లేని విద్యుత్ సంభాషణను అనుమతిస్తుంది. విద్యుద్వాహక పొరలు రాగి పొరలను ఇన్సులేట్ చేస్తాయి, ఎలక్ట్రికల్ సిగ్నల్స్ కనీస జోక్యం మరియు గరిష్ట సామర్థ్యంతో ప్రయాణించేలా చూస్తాయి.
ఒక సాధారణ మల్టీలేయర్ పిసిబి యొక్క ప్రొఫెషనల్ పారామితులను బాగా వివరించడానికి, ఈ క్రింది పట్టికను పరిగణించండి:
| పరామితి | స్పెసిఫికేషన్ పరిధి |
|---|---|
| పొర గణన | 4 నుండి 40+ పొరలు |
| బేస్ మెటీరియల్ | FR4, హై TG FR4, రోజర్స్, పాలిమైడ్ |
| రాగి మందం | పొరకు 0.5 oz నుండి 3 oz వరకు |
| బోర్డు మందం | 0.4 మిమీ నుండి 5.0 మిమీ వరకు |
| నిమి. రంధ్రం పరిమాణం | 0.1 మిమీ |
| ఉపరితల ముగింపు | HASL, ENIG, OSP, ఇమ్మర్షన్ సిల్వర్ |
| ఇంపెడెన్స్ నియంత్రణ | ± 10% సహనం |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -40 ° C నుండి +150 ° C. |
| సోల్డర్ మాస్క్ కలర్ | ఆకుపచ్చ, నలుపు, తెలుపు, నీలం, ఎరుపు |
ఈ పారామితులు ఇంజనీరింగ్ సామర్థ్యాలను మాత్రమే కాకుండా, తయారీదారులు అందించగల అనుకూలీకరణ ఎంపికలను కూడా ప్రతిబింబిస్తాయి. ఉదాహరణకు, అధిక-TG FR4 లేదా రోజర్స్ పదార్థాలను ఎంచుకోవడం ఆటోమోటివ్ రాడార్ సిస్టమ్స్ లేదా ఏరోస్పేస్ ఏవియానిక్స్ వంటి డిమాండ్ పరిసరాలలో ఉష్ణ నిరోధకత మరియు స్థిరత్వాన్ని నిర్ధారిస్తుంది. ప్రస్తుత లోడ్లను నిర్వహించడానికి రాగి మందం చాలా ముఖ్యమైనది, ఇంపెడెన్స్ నియంత్రణ నేరుగా అధిక-ఫ్రీక్వెన్సీ సిగ్నల్ ప్రసారాన్ని ప్రభావితం చేస్తుంది.
బహుళస్థాయి పిసిబి యొక్క రూపకల్పన ప్రక్రియలో బహుళ దశలు ఉంటాయి: స్కీమాటిక్ సృష్టి, లేయర్ స్టాక్-అప్ ప్లానింగ్, రౌటింగ్ మరియు అనుకరణ పరీక్ష. ఇంజనీర్లు విద్యుత్, ఉష్ణ మరియు యాంత్రిక అవసరాలను జాగ్రత్తగా సమతుల్యం చేసుకోవాలి. పేలవమైన ప్రణాళిక క్రాస్‌స్టాక్, వేడెక్కడం లేదా సిగ్నల్ నష్టానికి దారితీస్తుంది, అందువల్ల మల్టీలేయర్ పిసిబి డిజైన్‌ను సైన్స్ మరియు ఒక కళగా పరిగణిస్తారు.
అంతేకాకుండా, లేజర్-డ్రిల్డ్ మైక్రోవియాస్, హెచ్‌డిఐ (హై-డెన్సిటీ ఇంటర్‌కనెక్ట్) పద్ధతులు మరియు ఎంబెడెడ్ భాగాలు వంటి పిసిబి ఫాబ్రికేషన్ టెక్నాలజీలో పురోగతి బహుళస్థాయి బోర్డులను కొత్త పనితీరుకు నెట్టివేసింది. ఈ లక్షణాలు ఆధునిక పిసిబిలు 5 జి, ఐయోటి, ఆర్టిఫిషియల్ ఇంటెలిజెన్స్ పరికరాలు మరియు తదుపరి తరం మెడికల్ డయాగ్నస్టిక్స్ పరికరాలకు మద్దతు ఇవ్వడానికి అనుమతిస్తాయి.

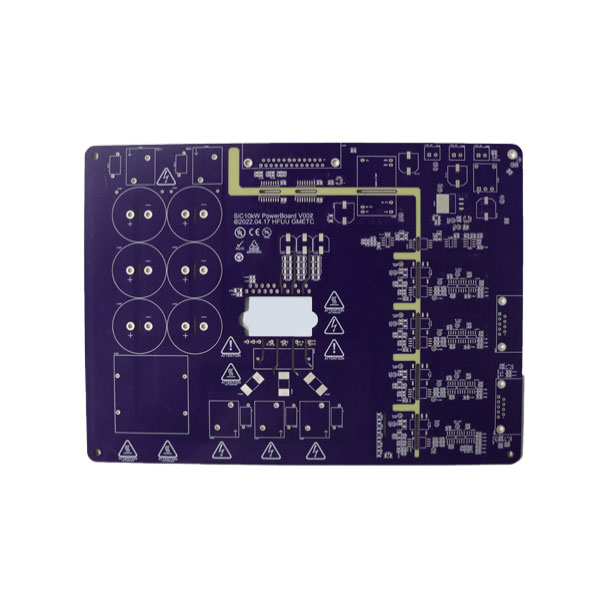

పరిశ్రమలు బహుళస్థాయి పిసిబిలను ఎక్కువగా ఎంచుకోవడానికి కారణం స్పష్టంగా ఉంది: సింగిల్-లేయర్ లేదా డబుల్-లేయర్ ప్రత్యామ్నాయాలతో పోలిస్తే అవి ఉన్నతమైన పనితీరు మరియు విశ్వసనీయతను అందిస్తాయి. వారి విస్తృతమైన స్వీకరణను వివరించే కొన్ని ముఖ్యమైన ప్రయోజనాలు ఇక్కడ ఉన్నాయి:
అధిక సిగ్నల్ సమగ్రత: నియంత్రిత ఇంపెడెన్స్ మరియు బహుళ గ్రౌండ్ విమానాలతో, మల్టీలేయర్ పిసిబిలు సిగ్నల్ వక్రీకరణను తగ్గిస్తాయి. డేటా సర్వర్లు మరియు 5 జి బేస్ స్టేషన్లు వంటి హై-స్పీడ్ అనువర్తనాలకు ఇది కీలకం.
కాంపాక్ట్ డిజైన్: పొరలను స్టాకింగ్ చేయడం పెద్ద బోర్డు ఉపరితలాల అవసరాన్ని నిలువుగా తగ్గిస్తుంది, తయారీదారులు శక్తిని కోల్పోకుండా ఉత్పత్తులను చిన్నదిగా మరియు తేలికగా మార్చడానికి వీలు కల్పిస్తుంది.
మెరుగైన మన్నిక: మల్టీలేయర్ పిసిబిలు అధిక-నాణ్యత పదార్థాలతో నిర్మించబడ్డాయి, ఇవి పర్యావరణ ఒత్తిడిని తట్టుకుంటాయి, వీటిలో ఉష్ణోగ్రత హెచ్చుతగ్గులు, వైబ్రేషన్ మరియు యాంత్రిక షాక్ ఉన్నాయి.
తగ్గించిన విద్యుదయస్కాంత జోక్యం (EMI): గ్రౌండ్ విమానాలు మరియు వ్యూహాత్మక రౌటింగ్ యొక్క ఉపయోగం శబ్దం నుండి సున్నితమైన సర్క్యూట్లను కవచం చేయడానికి సహాయపడుతుంది, స్థిరమైన పనితీరును నిర్ధారిస్తుంది.
పాండిత్యము: కన్స్యూమర్ గాడ్జెట్ల నుండి ఉపగ్రహాల వరకు, మల్టీలేయర్ పిసిబిలు విభిన్న పరిశ్రమలు మరియు అనువర్తనాలకు అనుగుణంగా ఉంటాయి.
ఉదాహరణకు, ఆటోమోటివ్ పరిశ్రమలో, మల్టీలేయర్ పిసిబిలు పవర్ అడ్వాన్స్డ్ డ్రైవర్-అసిస్టెన్స్ సిస్టమ్స్ (ADAS), ఇన్-వెహికల్ ఇన్ఫోటైన్‌మెంట్ మరియు ఎలక్ట్రిక్ వాహనాల్లో బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్. వైద్య పరికరాలలో, అవి MRI స్కానర్లు, పేస్‌మేకర్లు మరియు ఇమేజింగ్ వ్యవస్థలకు అవసరం, ఇక్కడ విశ్వసనీయత జీవితం లేదా మరణం అని అర్ధం. టెలికమ్యూనికేషన్ రంగంలో, మల్టీలేయర్ పిసిబిలు స్థిరమైన కనెక్టివిటీ అవసరమయ్యే కాంపాక్ట్ పరికరాల్లో హై-ఫ్రీక్వెన్సీ డేటా ట్రాన్స్మిషన్‌ను ప్రారంభిస్తాయి.
పరిమాణ తగ్గింపు, పనితీరు మెరుగుదల మరియు విశ్వసనీయత సమతుల్యం చేసే మల్టీలేయర్ పిసిబిల సామర్థ్యం ఆధునిక ఎలక్ట్రానిక్స్ పర్యావరణ వ్యవస్థలో వాటిని చర్చించలేని ఎంపికగా చేస్తుంది.
Q1: బహుళస్థాయి పిసిబి మరియు డబుల్ లేయర్ పిసిబి మధ్య ప్రధాన తేడా ఏమిటి?
డబుల్-లేయర్ పిసిబిలో రెండు వాహక పొరలు మాత్రమే ఉన్నాయి, ఇది సర్క్యూట్ రౌటింగ్ యొక్క సంక్లిష్టతను పరిమితం చేస్తుంది. మల్టీలేయర్ పిసిబి, అయితే, మూడు లేదా అంతకంటే ఎక్కువ వాహక పొరలను పేర్చారు, మరింత కాంపాక్ట్ డిజైన్లు, మెరుగైన సిగ్నల్ సమగ్రత మరియు అధిక పనితీరును అనుమతిస్తుంది. ఇది బహుళస్థాయి పిసిబిలను హై-స్పీడ్, అధిక-సాంద్రత మరియు అధిక-విశ్వసనీయ అనువర్తనాల కోసం ఇష్టపడే ఎంపికగా చేస్తుంది.
Q2: బహుళస్థాయి పిసిబి సాధారణంగా డిమాండ్ చేసే అనువర్తనాల్లో ఎంతకాలం ఉంటుంది?
బహుళస్థాయి పిసిబి యొక్క జీవితకాలం పదార్థ ఎంపిక, ఆపరేటింగ్ వాతావరణం మరియు తయారీ నాణ్యతపై ఆధారపడి ఉంటుంది. అధిక-టిజి ఎఫ్ఆర్ 4 లేదా పాలిమైడ్ వంటి ప్రత్యేకమైన పదార్థాలతో, మల్టీలేయర్ పిసిబి పారిశ్రామిక లేదా ఏరోస్పేస్ అనువర్తనాలలో 10-20 సంవత్సరాలు లేదా అంతకంటే ఎక్కువ ఉంటుంది. సరైన ఉష్ణ నిర్వహణ మరియు ఉపరితలం పూర్తి చేయడం మన్నికను విస్తరిస్తుంది.
అధునాతన ఎలక్ట్రానిక్స్ డిమాండ్ పెరిగేకొద్దీ, వ్యాపారాలకు పిసిబి భాగస్వాములు అవసరం, వారు ఉత్పత్తులను మాత్రమే కాకుండా దీర్ఘకాలిక విశ్వసనీయతను అందించగలరు.ఫ్యాన్‌వేస్టేట్ ఆఫ్ ది ఆర్ట్ ఫాబ్రికేషన్ ప్రక్రియలను కఠినమైన నాణ్యత నియంత్రణతో కలపడం ద్వారా మల్టీలేయర్ పిసిబిల విశ్వసనీయ తయారీదారుగా స్థిరపడింది. చిన్న-బ్యాచ్ ప్రోటోటైప్‌ల నుండి పెద్ద ఎత్తున ఉత్పత్తి వరకు, ఫ్యాన్‌వే ప్రతి బోర్డు పనితీరు మరియు భద్రత కోసం అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉందని నిర్ధారిస్తుంది.
మీరు మీ నిర్దిష్ట అనువర్తనానికి అనుగుణంగా మన్నికైన, అధిక-పనితీరు గల బహుళస్థాయి పిసిబిలను కోరుతుంటే, ఇప్పుడు మా బృందంతో కనెక్ట్ అయ్యే సమయం.మమ్మల్ని సంప్రదించండిఈ రోజు ప్రపంచ స్థాయి పిసిబి పరిష్కారాలతో మీ తదుపరి ఆవిష్కరణకు ఫ్యాన్‌వే ఎలా మద్దతు ఇస్తుందో తెలుసుకోవడానికి.
-
