హై-డెన్సిటీ ఇంటర్‌కనెక్ట్ (హెచ్‌డిఐ) ప్రింటెడ్ సర్క్యూట్ బోర్డులు (పిసిబిలు) ఆధునిక ఎలక్ట్రానిక్‌లలో ఒక మూలస్తంభంగా మారాయి, ముఖ్యంగా కాంపాక్ట్‌నెస్, అధిక పనితీరు మరియు విశ్వసనీయత కీలకమైన అనువర్తనాల్లో. స్మార్ట్‌ఫోన్‌లు మరియు టాబ్లెట్ల నుండి ఏరోస్పేస్ ఎలక్ట్రానిక్స్ మరియు మెడికల్ పరికరాల వరకు, హెచ్‌డిఐ పిసిబిలు సాంప్రదాయ ప్రింటెడ్ సర్క్యూట్ బోర్డులపై ప్రత్యేకమైన ప్రయోజనాలను అందిస్తున్నాయి.

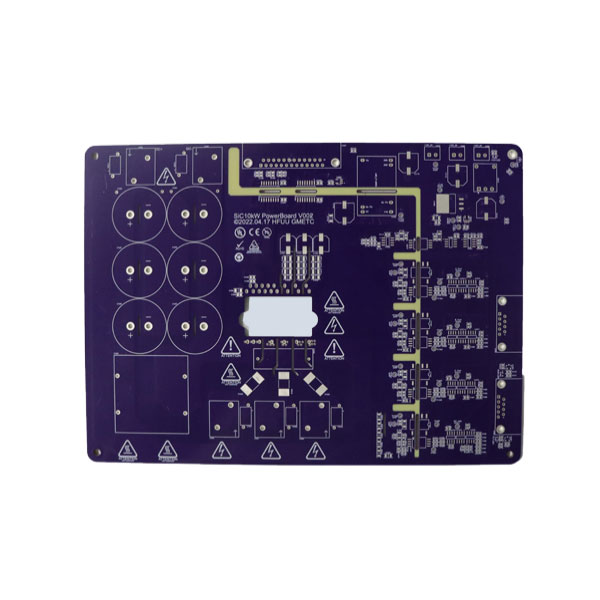

HDI PCB లు అధునాతన ప్రింటెడ్ సర్క్యూట్ బోర్డులు, ఇవి సాంప్రదాయ పిసిబిల కంటే యూనిట్ ప్రాంతానికి అధిక వైరింగ్ సాంద్రతను కలిగి ఉంటాయి. ప్రామాణిక పిసిబిల మాదిరిగా కాకుండా, సాధారణ త్రూ-హోల్ టెక్నాలజీ మరియు పెద్ద జాడలు ఉండవచ్చు, హెచ్‌డిఐ పిసిబిలు మైక్రోవియాస్, బ్లైండ్ వియాస్ మరియు ఖననం చేసిన వియాస్‌ను ఉపయోగించుకుంటాయి.
HDI PCB లను వేరుచేసే ముఖ్య లక్షణాలు:
Microvias: Extremely small vias, typically less than 150 microns in diameter, which connect different layers without taking excessive space.
బ్లైండ్ మరియు ఖననం చేసిన VIA లు: బ్లైండ్ వియాస్ బాహ్య పొరలను లోపలి పొరలకు అనుసంధానిస్తుంది, అయితే ఖననం చేసిన VIA లు ఉపరితలం చేరుకోకుండా అంతర్గత పొరలను అనుసంధానిస్తాయి.
అధిక వైరింగ్ సాంద్రత: యూనిట్ ప్రాంతానికి ఎక్కువ ఇంటర్‌కనెక్షన్లు కాంపాక్ట్ డిజైన్‌లు మరియు మెరుగైన సిగ్నల్ సమగ్రతను అనుమతిస్తాయి.
ఫైన్ లైన్/స్పేస్ నమూనాలు: 3 మిల్స్ వలె ఇరుకైన పంక్తులు మరియు 3 మిల్స్ కంటే తక్కువ అంతరం పరిమిత ప్రదేశంలో మరిన్ని రౌటింగ్ ఎంపికలను ప్రారంభిస్తాయి.
ఈ లక్షణాలు HDI పిసిబిలను హై-స్పీడ్ సిగ్నల్ ట్రాన్స్మిషన్‌కు మద్దతు ఇవ్వడానికి మరియు పరాన్నజీవి ప్రభావాలను తగ్గించడానికి అనుమతిస్తాయి, ఇవి పనితీరును రాజీ పడలేని అనువర్తనాలకు అనువైనవి.
శీఘ్ర సూచన కోసం HDI PCB సాంకేతిక స్పెసిఫికేషన్ల యొక్క ప్రొఫెషనల్ సారాంశం క్రింద ఉంది:
| పరామితి | సాధారణ విలువ / పరిధి | వివరణ |
|---|---|---|
| ఉపరితల పదార్థం | FR4, రోజర్స్, PTFE | ఉష్ణ పనితీరు మరియు సిగ్నల్ సమగ్రతను నిర్ణయిస్తుంది |
| పొరలు | 4–20 పొరలు | అనువర్తనం ఆధారంగా పొరల సంఖ్యను అనుకూలీకరించవచ్చు |
| మైక్రోవియా వ్యాసం | 0.10–0.15 మిమీ | స్థల వినియోగాన్ని తగ్గించడానికి మరియు అధిక సాంద్రతను నిర్వహించడానికి చిన్నది |
| రకం ద్వారా | గుడ్డి, ఖననం, ద్వారా | బోర్డు పరిమాణాన్ని పెంచకుండా పొరలను సమర్ధవంతంగా కలుపుతుంది |
| పంక్తి వెడల్పు / అంతరం | 3–5 మిల్లు | దట్టమైన రౌటింగ్ కోసం ఫైన్ లైన్ సామర్ధ్యం |
| రాగి మందం | 0.5–3 oz/ft² | అధిక కరెంట్ మరియు థర్మల్ నిర్వహణకు మద్దతు ఇస్తుంది |
| ఉపరితల ముగింపు | ఎనిగ్, హస్ల్, OSP | టంకం మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తుంది |
| కనిష్ట బోర్డు మందం | 0.4–1.6 మిమీ | కాంపాక్ట్ పరికరాల కోసం సన్నని డిజైన్లను అనుమతిస్తుంది |
| సిగ్నల్ సమగ్రత | నియంత్రిత ఇంపెడెన్స్ అందుబాటులో ఉంది | హై-స్పీడ్ డిజిటల్ మరియు RF అనువర్తనాలకు కీలకం |
| ఉష్ణ పనితీరు | TG 130–180 ° C, HDI- నిర్దిష్ట FR4 | అధిక ఉష్ణ ఒత్తిడిలో స్థిరత్వాన్ని నిర్ధారిస్తుంది |
పరికరాలు పరిమాణంలో తగ్గిపోతున్నాయి కాని అధిక ప్రాసెసింగ్ శక్తిని డిమాండ్ చేస్తున్నప్పుడు, HDI వంటి అధునాతన ఇంటర్‌కనెక్ట్ టెక్నాలజీల అవసరం మరింత నొక్కడం అవుతుంది. ప్రామాణిక పిసిబిలు తరచుగా రౌటింగ్ మరియు సిగ్నల్ సమగ్రతలో పరిమితులను ఎదుర్కొంటాయి, ఇవి సంక్లిష్ట కార్యాచరణ ఉన్న పరికరాలకు తక్కువ తగినవి. HDI PCB లు ఈ సవాళ్లను అనేక విధాలుగా పరిష్కరిస్తాయి:
మెరుగైన సిగ్నల్ పనితీరు: తక్కువ మరియు మరింత ప్రత్యక్ష సిగ్నల్ మార్గాలు ఇండక్టెన్స్ మరియు కెపాసిటెన్స్‌ను తగ్గిస్తాయి, ఇది సిగ్నల్ నష్టం మరియు క్రాస్‌స్టాక్‌ను తగ్గిస్తుంది.
కాంపాక్ట్ డిజైన్: అధిక వైరింగ్ సాంద్రత మరియు మైక్రోవియాస్‌తో, హెచ్‌డిఐ పిసిబిలు కార్యాచరణను త్యాగం చేయకుండా చిన్న పరికరాలను ప్రారంభిస్తాయి.
మెరుగైన విశ్వసనీయత: రౌటింగ్ యొక్క తక్కువ పొరలు మరియు మెరుగైన ఉష్ణ నిర్వహణ అధిక-పౌన frequency పున్య కార్యకలాపాలలో వైఫల్యం ప్రమాదాన్ని తగ్గిస్తాయి.
అధిక-వాల్యూమ్ ఉత్పత్తికి వ్యయ సామర్థ్యం: ప్రారంభ తయారీ ఖర్చులు ఉన్నప్పటికీ, HDI PCB లు ఒకే పరికరంలో బహుళ పిసిబిల అవసరాన్ని తగ్గిస్తాయి, అసెంబ్లీని సరళీకృతం చేస్తాయి మరియు మొత్తం ఖర్చులను తగ్గిస్తాయి.
అధునాతన భాగాలకు మద్దతు: BGA (బాల్ గ్రిడ్ అర్రే), CSP (చిప్ స్కేల్ ప్యాకేజీ) మరియు ఇతర ఫైన్-పిచ్ ICS వంటి హై-పిన్-కౌంట్ భాగాలను మౌంట్ చేయడానికి HDI టెక్నాలజీ అవసరం.
స్మార్ట్‌ఫోన్‌లు, ధరించగలిగే పరికరాలు, ఆటోమోటివ్ ఎలక్ట్రానిక్స్ మరియు మెడికల్ ఇన్స్ట్రుమెంటేషన్ యొక్క వేగవంతమైన పరిణామం పరికర పరిమాణాన్ని పెంచకుండా పనితీరును కోరుకునే తయారీదారులకు హెచ్‌డిఐ పిసిబిలను క్లిష్టమైన ఎంపికగా మార్చింది.
హెచ్‌డిఐ పిసిబిలను ఉత్పత్తి చేయడం వల్ల పదార్థాలు, ప్రక్రియలు మరియు నాణ్యతా భరోసాపై ఖచ్చితమైన నియంత్రణ అవసరమయ్యే అధునాతన ఫాబ్రికేషన్ పద్ధతులు ఉంటాయి. HDI పిసిబి తయారీలో కీలక దశలు:
మెటీరియల్ ఎంపిక: అప్లికేషన్ అవసరాల ఆధారంగా అధిక ఉష్ణ స్థిరత్వం మరియు తక్కువ విద్యుద్వాహక నష్టంతో ఉన్న ఉపరితలాలు ఎంపిక చేయబడతాయి. సాధారణ పదార్థాలలో హై-టిజి ఎఫ్ఆర్ 4, రోజర్స్ మరియు పిటిఎఫ్‌ఇ లామినేట్లు ఉన్నాయి.
లామినేషన్ ప్రక్రియ: ఖచ్చితమైన సంశ్లేషణ మరియు విద్యుత్ ఐసోలేషన్‌ను నిర్ధారించడానికి బహుళ పొరలు అధిక-పీడనం మరియు ఉష్ణోగ్రత ఉపయోగించి కలిసి లామినేట్ చేయబడతాయి.
మైక్రోవియా డ్రిల్లింగ్: లేజర్ డ్రిల్లింగ్ సాధారణంగా మైక్రోవియాస్ కోసం ఉపయోగించబడుతుంది, ఇది వ్యాసాలను 0.10 మిమీ కంటే తక్కువగా అనుమతిస్తుంది. ఈ దశకు తప్పుడు అమరిక లేదా నష్టాన్ని నివారించడానికి తీవ్ర ఖచ్చితత్వం అవసరం.
రాగి లేపనం: వయాస్ నింపడానికి మరియు వాహక మార్గాలను రూపొందించడానికి రాగి ఎలక్ట్రోప్లేట్ చేయబడింది. ప్రస్తుత మోసే సామర్థ్యానికి తోడ్పడటానికి మందం జాగ్రత్తగా నియంత్రించబడుతుంది.
నమూనా: అధునాతన ఫోటోలితోగ్రఫీ చక్కటి పంక్తి/అంతరిక్ష నమూనాలను నిర్వచిస్తుంది, ఇది ఖచ్చితమైన మరియు దట్టమైన రౌటింగ్‌ను నిర్ధారిస్తుంది.
సర్ఫేస్ ఫినిషింగ్: టంకం మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారించడానికి ఎనిగ్, OSP లేదా HASL ముగింపులు వర్తించబడతాయి.
ఎలక్ట్రికల్ టెస్టింగ్: ప్రతి బోర్డు డిజైన్ స్పెసిఫికేషన్లకు అనుగుణంగా హామీ ఇవ్వడానికి కొనసాగింపు, ఇంపెడెన్స్ మరియు లఘు చిత్రాల కోసం కఠినమైన పరీక్షకు లోనవుతుంది.
ఈ ప్రక్రియల కలయిక HDI PCB లు హై-స్పీడ్ సిగ్నల్స్, అధిక-సాంద్రత భాగాలు మరియు డిమాండ్ థర్మల్ పరిస్థితులకు విశ్వసనీయంగా మద్దతు ఇస్తుందని నిర్ధారిస్తుంది.
Q1: హెచ్‌డిఐ పిసిబిల నుండి ఏ అనువర్తనాలు ఎక్కువ ప్రయోజనం పొందుతాయి?
A1: HDI PCB లు అధిక-పనితీరు గల పరికరాలకు అనువైనవి, ఇక్కడ స్థలం పరిమితులు మరియు సిగ్నల్ సమగ్రత కీలకం. ఇందులో స్మార్ట్‌ఫోన్‌లు, టాబ్లెట్‌లు, ధరించగలిగే ఎలక్ట్రానిక్స్, వైద్య పరికరాలు, ఏరోస్పేస్ పరికరాలు, ఆటోమోటివ్ ఎలక్ట్రానిక్స్ మరియు హై-స్పీడ్ నెట్‌వర్కింగ్ హార్డ్‌వేర్ ఉన్నాయి. చక్కటి-పిచ్ భాగాలు మరియు సంక్లిష్టమైన ఇంటర్‌కనెక్షన్లను నిర్వహించగల వారి సామర్థ్యం అలాంటి దృశ్యాలలో వాటిని గొప్పగా చేస్తుంది.
Q2: HDI PCB విశ్వసనీయత సాంప్రదాయ పిసిబిలతో ఎలా సరిపోతుంది?
A2: తక్కువ ఇంటర్‌కనెక్ట్ మార్గాలు, తగ్గిన సిగ్నల్ నష్టం, మెరుగైన ఉష్ణ పనితీరు మరియు అధిక-సాంద్రత కలిగిన సమావేశాలలో తక్కువ టంకం పాయింట్ల కారణంగా HDI PCB లు మెరుగైన విశ్వసనీయతను అందిస్తాయి. ఈ కారకాలు విద్యుత్ వైఫల్యం, సిగ్నల్ క్షీణత మరియు ఉష్ణ ఒత్తిడి ప్రమాదాన్ని తగ్గిస్తాయి, సాంప్రదాయ పిసిబిలు విఫలమయ్యే మిషన్-క్లిష్టమైన అనువర్తనాలకు హెచ్‌డిఐ పిసిబిలు అనువైనవి.
వద్దఫ్యాన్‌వే, హెచ్‌డిఐ పిసిబి తయారీ పరిశ్రమ-ప్రముఖ ప్రమాణాలు మరియు కఠినమైన నాణ్యత నియంత్రణతో అనుసంధానించబడి ఉంది. ప్రోటోటైప్ మరియు సామూహిక ఉత్పత్తి రెండింటికీ పనితీరు, మన్నిక మరియు స్కేలబిలిటీని మిళితం చేసే అధిక-సాంద్రత, బహుళ-పొర పిసిబిలలో ఫ్యాన్‌వే ప్రత్యేకత కలిగి ఉంది. ఫ్యాన్‌వే HDI PCB ల యొక్క కీలకమైన భేదాలు:
అనుకూలీకరణ: ప్రాజెక్ట్-నిర్దిష్ట అవసరాలను తీర్చడానికి టైలర్డ్ లేయర్ కౌంట్, సబ్‌స్ట్రేట్ మెటీరియల్ మరియు లైన్/స్పేస్ స్పెసిఫికేషన్‌లు.
అధునాతన ఫాబ్రికేషన్ సామర్థ్యాలు: లేజర్-డ్రిల్డ్ మైక్రోవియాస్, ఫైన్ లైన్ నమూనా మరియు నియంత్రిత ఇంపెడెన్స్ ఎంపికలు.
రాపిడ్ టర్నరౌండ్: క్రమబద్ధీకరించిన ఉత్పత్తి ప్రక్రియలు మార్కెట్-క్లిష్టమైన ప్రాజెక్టుల కోసం వేగంగా ప్రోటోటైపింగ్ మరియు సకాలంలో పంపిణీ చేయడానికి అనుమతిస్తాయి.
నాణ్యత హామీ: ప్రతి బోర్డు సున్నా లోపాలను నిర్ధారించడానికి విద్యుత్ పరీక్ష, ఆప్టికల్ తనిఖీ మరియు క్రియాత్మక ధృవీకరణకు లోనవుతుంది.
సాంకేతిక మద్దతు: తయారీ, పనితీరు మరియు వ్యయ సామర్థ్యం కోసం డిజైన్లను ఆప్టిమైజ్ చేయడానికి ఫ్యాన్‌వే సమగ్ర సాంకేతిక సంప్రదింపులను అందిస్తుంది.
అధిక-పనితీరు గల హెచ్‌డిఐ పిసిబిలను వారి ఉత్పత్తులలో అనుసంధానించాలని చూస్తున్న వ్యాపారాల కోసం, ఫ్యాన్‌వే నమ్మదగిన పరిష్కారాలను అందిస్తుంది, ఇవి ప్రోటోటైపింగ్ నుండి పూర్తి స్థాయి తయారీ వరకు నైపుణ్యాన్ని కలిగి ఉంటాయి.
మమ్మల్ని సంప్రదించండిఈ రోజు అనుకూలీకరించిన HDI PCB పరిష్కారాలను అన్వేషించడానికి మరియు మీ ఉత్పత్తి డిజైన్లను తదుపరి స్థాయికి పెంచడానికి.
-
