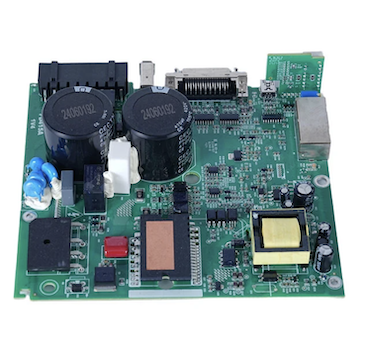

హై ప్రెసిషన్ మైక్రో BGA బాల్ గ్రిడ్ అర్రే PCB అసెంబ్లీ

ఫ్యాన్‌వే ద్వారా హై ప్రెసిషన్ మైక్రో BGA బాల్ గ్రిడ్ అర్రే PCB అసెంబ్లీ సర్వీస్ కాంపోనెంట్ బాడీ కింద నమ్మకమైన టంకము జాయింట్‌లను సాధించడానికి ఖచ్చితమైన ప్లేస్‌మెంట్ పరికరాలు, నియంత్రిత థర్మల్ ప్రొఫైలింగ్ మరియు 2D/3D ఎక్స్-రే తనిఖీని మిళితం చేస్తుంది. ప్లేస్‌మెంట్ ఖచ్చితత్వం 0.25mm వరకు ఫైన్-పిచ్ BGAలకు మద్దతు ఇస్తుంది, రిఫ్లో ప్రొఫైల్‌లు వాయిడింగ్, వార్‌పేజ్ మరియు హెడ్-ఇన్-పిల్లో డిఫెక్ట్‌లను నిరోధించడానికి క్యాలిబ్రేట్ చేయబడతాయి. BGA ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌ల తయారీ సేవలో BGA రూటింగ్ కోసం PCB లేఅవుట్ ఆప్టిమైజేషన్, అధీకృత సరఫరా గొలుసుల ద్వారా కాంపోనెంట్ సోర్సింగ్ మరియు IPC-A-610 అంగీకార ప్రమాణాలకు వ్యతిరేకంగా పోస్ట్-అసెంబ్లీ తనిఖీ ఉన్నాయి. కాంపోనెంట్ రీప్లేస్‌మెంట్ లేదా అప్‌గ్రేడ్ అవసరమయ్యే బోర్డుల కోసం, ఈ సర్వీస్ నియంత్రిత థర్మల్ ప్రొఫైల్‌లను ఉపయోగించి BGA రిమూవల్, ప్యాడ్ క్లీనింగ్, రీబాల్లింగ్ మరియు రీఅటాచ్‌మెంట్‌ను అందిస్తుంది.

BGA PCB అసెంబ్లీ అంటే ఏమిటి?

BGA (బాల్ గ్రిడ్ అర్రే) PCB అసెంబ్లీ అనేది ఉపరితల మౌంట్ టెక్నాలజీని ఉపయోగించి ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లో బాల్ గ్రిడ్ అర్రే భాగాలను మౌంట్ చేసే ప్రక్రియ. చుట్టుకొలత చుట్టూ ఉన్న లీడ్‌లతో సంప్రదాయ ప్యాకేజీల వలె కాకుండా, BGA భాగాలు పరికరం యొక్క దిగువ భాగంలో గ్రిడ్‌లో అమర్చబడిన టంకము బంతుల శ్రేణిని కలిగి ఉంటాయి. అసెంబ్లీ సమయంలో, BGAని టంకము-అతికించిన ప్యాడ్‌లపై ఉంచుతారు మరియు రిఫ్లో ఓవెన్ ద్వారా పంపబడుతుంది, ఇక్కడ టంకము బంతులు కరిగి విద్యుత్ మరియు యాంత్రిక కనెక్షన్‌లను ఏర్పరుస్తాయి. కీళ్ళు కాంపోనెంట్ బాడీ క్రింద దాగి ఉన్నందున, ప్రామాణిక దృశ్య తనిఖీ టంకము నాణ్యతను ధృవీకరించలేదు; X- రే తనిఖీ అవసరం.

BGA ప్యాకేజీ రకాలు మరియు ఉపయోగాలు

BGA అసెంబ్లీ ప్రక్రియ

హై ప్రెసిషన్ మైక్రో BGA బాల్ గ్రిడ్ అర్రే PCB అసెంబ్లీ ప్రక్రియ ఉమ్మడి విశ్వసనీయతను నిర్ధారించడానికి నియంత్రిత క్రమాన్ని అనుసరిస్తుంది:

1. PCB తయారీ మరియు టంకము పేస్ట్ అప్లికేషన్

సోల్డర్ పేస్ట్ స్టెన్సిల్ ఉపయోగించి PCB ప్యాడ్‌లపై ముద్రించబడుతుంది. అతికించే వాల్యూమ్ మరియు అమరిక కీలకం; తగినంత పేస్ట్ తెరుచుకుంటుంది, అయితే అదనపు పేస్ట్ బ్రిడ్జింగ్‌కు కారణమవుతుంది.

2. BGA ప్లేస్‌మెంట్

BGA భాగం విజన్ అలైన్‌మెంట్‌తో ఆటోమేటెడ్ పిక్-అండ్-ప్లేస్ పరికరాలను ఉపయోగించి టంకము-అతికించిన ప్యాడ్‌లపై ఉంచబడుతుంది. ప్రతి టంకము బంతి దాని సంబంధిత ప్యాడ్‌తో సమలేఖనం చేయబడిందని నిర్ధారించుకోవడానికి ప్లేస్‌మెంట్ ఖచ్చితత్వం తప్పనిసరిగా మైక్రాన్‌లలో ఉండాలి.

3. రిఫ్లో టంకం

సమీకరించబడిన బోర్డు నియంత్రిత థర్మల్ ప్రొఫైల్‌తో రిఫ్లో ఓవెన్ గుండా వెళుతుంది. ప్రొఫైల్‌లో ప్రీహీట్, సోక్, రిఫ్లో మరియు కూలింగ్ దశలు ఉంటాయి, ప్రతి ఒక్కటి నిర్దిష్ట BGA ప్యాకేజీ మరియు టంకము మిశ్రమం (SAC305 లీడ్-ఫ్రీ లేదా Sn63Pb37 యూటెక్టిక్)కి క్రమాంకనం చేయబడుతుంది. సరైన ప్రొఫైలింగ్ వాయిడింగ్, వార్‌పేజ్ మరియు హెడ్-ఇన్-పిల్లో లోపాలను నివారిస్తుంది.

4. శీతలీకరణ మరియు ఘనీభవనం

టంకము కీళ్ళను పటిష్టం చేయడానికి బోర్డు నియంత్రిత రేటుతో చల్లబడుతుంది. వేగవంతమైన శీతలీకరణ ఒత్తిడిని ప్రేరేపిస్తుంది; నెమ్మదిగా శీతలీకరణ ధాన్యం పెరుగుదలకు కారణమవుతుంది. శీతలీకరణ రేటు బోర్డు మరియు కాంపోనెంట్ మెటీరియల్‌లకు సరిపోతుంది.

5. తనిఖీ

కీళ్ళు ఆప్టికల్‌గా దాచబడినందున BGA సమావేశాలకు X-రే తనిఖీ తప్పనిసరి. 2D ఎక్స్-రే ఉమ్మడి ఆకారం మరియు అమరిక కోసం టాప్-డౌన్ ఇమేజింగ్‌ను అందిస్తుంది; 3D X-ray (CT) శూన్య విశ్లేషణ మరియు లోపాన్ని గుర్తించడం కోసం క్రాస్-సెక్షనల్ వీక్షణలను అందిస్తుంది, వాయిడింగ్ శాతం IPC-A-610 అంగీకార ప్రమాణాలకు అనుగుణంగా కొలుస్తారు.

6. ద్వితీయ ప్రక్రియలు

అవసరాలను బట్టి, BGA అసెంబ్లీ తర్వాత బోర్డులు క్లీనింగ్, కన్ఫార్మల్ కోటింగ్ లేదా ఫంక్షనల్ టెస్టింగ్ చేయించుకోవచ్చు.

మేము నాణ్యతను ఎలా నియంత్రిస్తాము మరియు తనిఖీ చేస్తాము?

అధిక సూక్ష్మత మైక్రో BGA బాల్ గ్రిడ్ అర్రే PCB అసెంబ్లీ ప్రత్యేక తనిఖీ సవాళ్లను కలిగి ఉంది ఎందుకంటే టంకము కీళ్ళు దాచబడ్డాయి. ఉమ్మడి సమగ్రతను ధృవీకరించడానికి ఫ్యాన్‌వే బహుళ తనిఖీ పద్ధతులను ఉపయోగిస్తుంది:

ఎక్స్-రే తనిఖీ (2D మరియు 3D)

X- రే అన్ని BGA టంకము కీళ్ల యొక్క నాన్-డిస్ట్రక్టివ్ ఇమేజింగ్‌ను అందిస్తుంది. మంచి కీళ్ళు శ్రేణి అంతటా ఏకరీతి పరిమాణంతో స్థిరంగా వృత్తాకారంలో కనిపిస్తాయి. X- రే శూన్యాలు, బ్రిడ్జింగ్, ఓపెన్‌లు, హెడ్-ఇన్-పిల్లో లోపాలు మరియు తగినంత చెమ్మగిల్లడం వంటివి గుర్తిస్తుంది. వాయిడింగ్ శాతం లెక్కించబడుతుంది మరియు IPC-A-610 అంగీకార పరిమితులతో పోల్చబడుతుంది.

స్వయంచాలక ఆప్టికల్ తనిఖీ (AOI)

AOI BGA బాడీ ద్వారా చూడలేనప్పటికీ, ఇది కాంపోనెంట్ అలైన్‌మెంట్, కోప్లానారిటీ మరియు చుట్టుపక్కల టంకము కీళ్ళను తనిఖీ చేస్తుంది. ఇది BGA యొక్క ఉనికిని మరియు సరైన ధోరణిని కూడా ధృవీకరిస్తుంది.

ఇన్-సర్క్యూట్ టెస్టింగ్ (ICT)

ICT PCBకి BGA యొక్క ఎలక్ట్రికల్ కనెక్టివిటీని ధృవీకరిస్తుంది, షార్ట్‌లు, ఓపెన్‌లు మరియు సరైన కాంపోనెంట్ విలువలను తనిఖీ చేస్తుంది.

ఫంక్షనల్ టెస్టింగ్

నిర్దేశించిన విధంగా BGA పనితీరును నిర్ధారించడానికి ఆపరేటింగ్ పరిస్థితులలో సమావేశమైన బోర్డు పరీక్షించబడుతుంది.

BGA రీవర్క్ మరియు రీబాల్లింగ్

హై ప్రెసిషన్ మైక్రో BGA బాల్ గ్రిడ్ అర్రే PCB అసెంబ్లీ యొక్క ఒక భాగం లోపభూయిష్టంగా ఉన్నప్పుడు లేదా భర్తీ చేయవలసి వచ్చినప్పుడు, BGA రీవర్క్ ప్రత్యేక పరికరాలు మరియు నియంత్రిత థర్మల్ ప్రొఫైల్‌లను ఉపయోగించి నిర్వహించబడుతుంది. ప్రక్రియలో ఇవి ఉంటాయి:

1. భాగం తొలగింపు: వార్పింగ్ నిరోధించడానికి బోర్డు దిగువ నుండి వేడి చేయబడుతుంది. ఒక టాప్ హీటర్ టంకము బంతులను కరిగించడానికి స్థానికీకరించిన థర్మల్ ప్రొఫైల్‌ను వర్తింపజేస్తుంది. టంకము కరిగిన తర్వాత వాక్యూమ్ పికప్ ట్యూబ్ ఆ భాగాన్ని ఎత్తివేస్తుంది. ప్యాడ్ డ్యామేజ్‌ని నివారించడానికి కాంపోనెంట్‌ను బలవంతంగా లేదా రహస్యంగా ఉంచడం నివారించబడుతుంది.

2. ప్యాడ్ శుభ్రపరచడం– డీసోల్డరింగ్ braid మరియు ఫ్లక్స్ ఉపయోగించి PCB ప్యాడ్‌ల నుండి అవశేష టంకము తీసివేయబడుతుంది. మెత్తలు శుభ్రం మరియు నష్టం కోసం తనిఖీ చేస్తారు.

3. రీబాల్లింగ్- తిరిగి ఉపయోగించబడే భాగాల కోసం, పాత టంకము బంతులు తీసివేయబడతాయి మరియు కొత్త టంకము గోళాలు రీబాలింగ్ స్టెన్సిల్ మరియు రీఫ్లోను ఉపయోగించి జోడించబడతాయి. భాగం ఫ్లక్స్ చేయబడింది, స్టెన్సిల్‌తో సమలేఖనం చేయబడింది మరియు కొత్త గోళాలను జోడించడానికి వేడి చేయబడుతుంది.

3. భాగం భర్తీ– రీబాల్ చేయబడిన లేదా కొత్త భాగం PCB ప్యాడ్‌లకు సమలేఖనం చేయబడింది మరియు నియంత్రిత థర్మల్ ప్రొఫైల్‌ని ఉపయోగించి రీఫ్లో చేయబడుతుంది.

4. పోస్ట్-రీవర్క్ తనిఖీ- ఎక్స్-రే తనిఖీ పునర్నిర్మాణం విజయవంతమైందని మరియు కొత్త జాయింట్లు అంగీకార ప్రమాణాలకు అనుగుణంగా ఉన్నాయని నిర్ధారిస్తుంది.

అప్లికేషన్లు

హై ప్రెసిషన్ మైక్రో BGA బాల్ గ్రిడ్ అర్రే PCB అసెంబ్లీ అధిక I/O సాంద్రత, సిగ్నల్ సమగ్రత మరియు థర్మల్ పనితీరు అవసరమయ్యే అప్లికేషన్‌లకు అవసరం:

AI మరియు అధిక-పనితీరు గల కంప్యూటింగ్: GPUలు, AI యాక్సిలరేటర్లు మరియు సర్వర్ ప్రాసెసర్‌లు వేలాది కనెక్షన్‌లతో పెద్ద FCBGA ప్యాకేజీలను ఉపయోగిస్తాయి.

టెలికమ్యూనికేషన్స్: 5G బేస్‌బ్యాండ్ చిప్‌లు, నెట్‌వర్క్ ప్రాసెసర్‌లు మరియు మారే ASICలకు హై-స్పీడ్ డేటా ట్రాన్స్‌మిషన్ కోసం ఫైన్-పిచ్ BGA అవసరం.

వైద్య పరికరాలు: డయాగ్నస్టిక్ ఇమేజింగ్ పరికరాలు, పేషెంట్ మానిటర్లు మరియు పోర్టబుల్ మెడికల్ ఇన్‌స్ట్రుమెంట్‌లు కాంపాక్ట్, నమ్మదగిన ఎలక్ట్రానిక్స్ కోసం BGAని ఉపయోగిస్తాయి.

పారిశ్రామిక నియంత్రణ: PLCలు, మోటార్ డ్రైవ్‌లు మరియు ఆటోమేషన్ కంట్రోలర్‌లు ప్రాసెసింగ్ మరియు కమ్యూనికేషన్ ఫంక్షన్‌ల కోసం BGAని ఉపయోగిస్తాయి.

కన్స్యూమర్ ఎలక్ట్రానిక్స్: స్మార్ట్‌ఫోన్‌లు, టాబ్లెట్‌లు మరియు ధరించగలిగినవి స్పేస్-నియంత్రిత డిజైన్‌ల కోసం మైక్రో BGAని ఉపయోగిస్తాయి.

BGA PCB అసెంబ్లీకి ఫ్యాన్‌వే ఎందుకు?

ఖచ్చితమైన ప్లేస్‌మెంట్ సామర్థ్యం

ఫ్యాన్‌వే యొక్క ప్లేస్‌మెంట్ పరికరాలు 0.25 మిమీ వరకు ఫైన్-పిచ్ BGAకి మద్దతునిస్తాయి, ప్రతి టంకము బంతి దాని ప్యాడ్‌కి సమలేఖనం అయ్యేలా విజన్ అలైన్‌మెంట్‌తో ఉంటుంది. ప్లేస్‌మెంట్ ఖచ్చితత్వం ఆటోమేటెడ్ కాలిబ్రేషన్ మరియు రియల్ టైమ్ ఫీడ్‌బ్యాక్ ద్వారా నిర్వహించబడుతుంది.

నియంత్రిత రిఫ్లో ప్రొఫైలింగ్

బహుళ-జోన్ ఉష్ణోగ్రత నియంత్రణతో కూడిన రిఫ్లో ఓవెన్‌లు విభిన్న BGA ప్యాకేజీ రకాలు మరియు టంకము మిశ్రమాల కోసం ఖచ్చితమైన థర్మల్ ప్రొఫైల్‌లను ప్రారంభిస్తాయి. వాయిడింగ్ మరియు వార్‌పేజ్‌ను నిరోధించడానికి ప్రతి అసెంబ్లీకి ప్రొఫైల్‌లు అభివృద్ధి చేయబడ్డాయి మరియు ధృవీకరించబడతాయి.

X- రే తనిఖీ

2D మరియు 3D ఎక్స్-రే తనిఖీ వ్యవస్థలు ప్రతి బోర్డ్‌లోని ప్రతి BGA కోసం ఉమ్మడి నాణ్యతను ధృవీకరిస్తాయి. వాయిడింగ్ శాతం కొలుస్తారు మరియు డాక్యుమెంట్ చేయబడుతుంది.

BGA రీవర్క్ మరియు రీబాల్లింగ్

Fanway స్ప్లిట్-విజన్ ఆప్టిక్స్ మరియు నియంత్రిత థర్మల్ ప్రొఫైల్‌లతో అంకితమైన రీవర్క్ స్టేషన్‌లను ఉపయోగించి BGA రిమూవల్, ప్యాడ్ క్లీనింగ్, రీబాలింగ్ మరియు రీప్లేస్‌మెంట్ సేవలను అందిస్తుంది. IPC-7711/7721 ప్రమాణాలకు రీవర్క్ చేయబడుతుంది.

ఎండ్-టు-ఎండ్ సర్వీస్

కాంపోనెంట్ సోర్సింగ్, అసెంబ్లీ, ఇన్‌స్పెక్షన్ మరియు రీవర్క్ ద్వారా BGA రూటింగ్ కోసం PCB లేఅవుట్ ఆప్టిమైజేషన్ నుండి, Fanway ఒకే పాయింట్ ఆఫ్ కాంటాక్ట్ ద్వారా పూర్తి BGA PCB అసెంబ్లీ సేవలను అందిస్తుంది.

ధృవపత్రాలు

ఫ్యాన్‌వే ISO9001, ISO13485 మరియు IATF16949 ధృవపత్రాలను కలిగి ఉంది, అసెంబ్లీ ప్రక్రియలు IPC-A-610 మరియు IPC-7095 ప్రమాణాలకు అనుగుణంగా ఉంటాయి.

సాధారణ FAQ

Q: కనీస BGA పిచ్ ఫ్యాన్‌వేని సమీకరించగలగడం ఏమిటి?
A: ఫ్యాన్‌వే BGA అసెంబ్లీకి 0.25mm పిచ్‌కి మద్దతు ఇస్తుంది. ప్రామాణిక పిచ్‌లలో 1.0mm, 0.8mm, 0.65mm, 0.5mm మరియు 0.4mm ఉన్నాయి.

ప్ర: BGA సమావేశాలపై ఏ తనిఖీని నిర్వహిస్తారు?
A: అన్ని BGA సమావేశాలకు X-రే తనిఖీ (2D మరియు 3D) తప్పనిసరి. వాయిడింగ్ శాతం IPC-A-610 ప్రమాణాలకు అనుగుణంగా కొలుస్తారు. AOI, ICT, మరియు ఫంక్షనల్ టెస్టింగ్ కూడా అవసరమైన విధంగా నిర్వహించబడతాయి.

ప్ర: ఫ్యాన్‌వే విఫలమైన BGAని మళ్లీ పని చేయగలదా?
జ: అవును. Fanway నియంత్రిత థర్మల్ ప్రొఫైల్‌లతో అంకితమైన రీవర్క్ స్టేషన్‌లను ఉపయోగించి BGA రిమూవల్, ప్యాడ్ క్లీనింగ్, రీబాలింగ్ మరియు రీప్లేస్‌మెంట్ అందిస్తుంది. IPC-7711/7721 ప్రమాణాలకు రీవర్క్ చేయబడుతుంది.

ప్ర: BGA PCB అసెంబ్లీకి సాధారణ ప్రధాన సమయం ఎంత?
A: ప్రోటోటైప్ BGA అసెంబ్లీలు సాధారణంగా 5 నుండి 7 పని రోజులలోపు రవాణా చేయబడతాయి. కాంపోనెంట్ లభ్యత మరియు బోర్డు సంక్లిష్టత ఆధారంగా వాల్యూమ్ ఆర్డర్‌లు షెడ్యూల్ చేయబడతాయి.

ప్ర: ఫ్యాన్‌వే ఏ BGA ప్యాకేజీ రకాలకు మద్దతు ఇస్తుంది?
A: Fanway PBGA, CBGA, FCBGA మరియు మైక్రో BGA ప్యాకేజీలకు మద్దతు ఇస్తుంది. ప్రామాణికతను నిర్ధారించడానికి అధీకృత సరఫరా గొలుసుల ద్వారా కాంపోనెంట్ సోర్సింగ్ నిర్వహించబడుతుంది.
