అధిక ఫ్రీక్వెన్సీ PCBGHz పరిధిలో పనిచేసే ఆధునిక RF, మైక్రోవేవ్ మరియు హై-స్పీడ్ డిజిటల్ సిస్టమ్లకు సాంకేతికత అవసరం. ఫ్రీక్వెన్సీలు పెరిగేకొద్దీ, సిగ్నల్ నష్టం, ఇంపెడెన్స్ అసమతుల్యత మరియు విద్యుదయస్కాంత జోక్యం క్లిష్టమైన డిజైన్ సవాళ్లుగా మారతాయి. ఈ సమగ్ర గైడ్ హై ఫ్రీక్వెన్సీ PCB సిగ్నల్ సమగ్రతను ఎలా మెరుగుపరుస్తుంది, మెటీరియల్స్, డిజైన్ స్ట్రాటజీలు, తయారీ ప్రక్రియలు, వ్యయ కారకాలు మరియు సాధారణ ఇంజనీరింగ్ నొప్పి పాయింట్లకు ఆచరణాత్మక పరిష్కారాలను అన్వేషిస్తుంది. మీరు 5G మాడ్యూల్స్, ఆటోమోటివ్ రాడార్, శాటిలైట్ సిస్టమ్లు లేదా హై-స్పీడ్ కమ్యూనికేషన్ పరికరాలను అభివృద్ధి చేస్తున్నా, స్థిరమైన మరియు నమ్మదగిన పనితీరును సాధించడంలో మీకు సహాయపడటానికి ఈ కథనం స్పష్టమైన సాంకేతిక అంతర్దృష్టులను అందిస్తుంది.

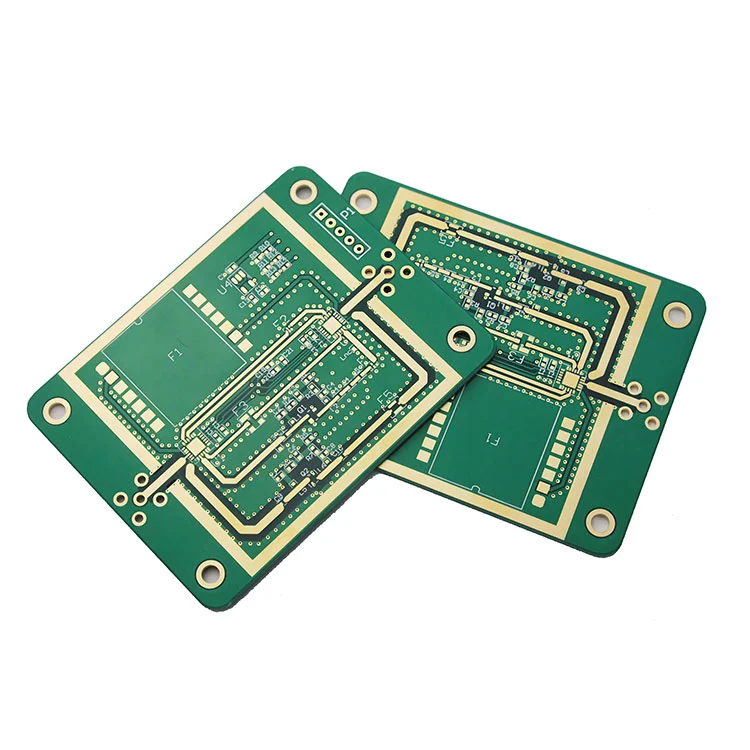

ఒక హై ఫ్రీక్వెన్సీ PCB అనేది సాధారణంగా 500 MHz కంటే ఎక్కువ ఫ్రీక్వెన్సీల వద్ద విశ్వసనీయంగా పనిచేసేలా రూపొందించబడింది మరియు తరచుగా బహుళ-GHz పరిధులలో విస్తరించి ఉంటుంది. ఈ స్థాయిలలో, విద్యుద్వాహక లక్షణాలు, రాగి కరుకుదనం మరియు ట్రేస్ జ్యామితిలో చిన్న వైవిధ్యాలు కూడా సర్క్యూట్ ప్రవర్తనను గణనీయంగా ప్రభావితం చేస్తాయి.
సాంప్రదాయిక బోర్డుల వలె కాకుండా, హై ఫ్రీక్వెన్సీ PCB డిజైన్లకు తక్కువ-నష్టం పదార్థాలు, కఠినంగా నియంత్రించబడిన ఇంపెడెన్స్ మరియు ఊహాజనిత సిగ్నల్ ప్రసారాన్ని నిర్ధారించడానికి ఖచ్చితమైన తయారీ సహనం అవసరం.
ఫ్రీక్వెన్సీ పెరుగుతున్న కొద్దీ:
హై ఫ్రీక్వెన్సీ PCB టెక్నాలజీ ఈ సవాళ్లను ఆప్టిమైజ్ చేసిన డిజైన్ మెథడాలజీలతో అధునాతన మెటీరియల్లను కలపడం ద్వారా పరిష్కరిస్తుంది.
| మెటీరియల్ | విద్యుద్వాహక స్థిరాంకం (Dk) | లాస్ టాంజెంట్ (Df) | అప్లికేషన్ |
|---|---|---|---|
| సవరించిన FR-4 | 4.2–4.5 | 0.015–0.02 | తక్కువ GHz డిజైన్లు |
| రోజర్స్ లామినేట్ | 2.2–3.5 | 0.0009–0.003 | RF & మైక్రోవేవ్ |
| PTFE ఆధారిత | 2.0–2.5 | అల్ట్రా-తక్కువ | ఉపగ్రహం & రాడార్ |
| హైడ్రోకార్బన్ సిరామిక్ | 3.0–3.5 | తక్కువ | ఆటోమోటివ్ 77GHz రాడార్ |
షెన్జెన్ ఫ్యాన్వే టెక్నాలజీ కో., లిమిటెడ్ వంటి తయారీదారులు ఉత్పత్తికి ముందు విద్యుద్వాహక స్థిరత్వం మరియు స్థిరత్వాన్ని జాగ్రత్తగా ధృవీకరిస్తారు.
సమర్థవంతమైన స్టాక్-అప్ డిజైన్ షీల్డింగ్ మరియు సిగ్నల్ సమగ్రతను మెరుగుపరుస్తుంది.
| పొర | ఫంక్షన్ |
|---|---|
| టాప్ | RF సిగ్నల్ రూటింగ్ |
| లోపలి 1 | గ్రౌండ్ ప్లేన్ |
| లోపలి 2 | పవర్ ప్లేన్ |
| దిగువన | షీల్డింగ్ / సెకండరీ సిగ్నల్స్ |
సరైన గ్రౌండ్ రెఫరెన్సింగ్ EMIని తగ్గిస్తుంది మరియు ఇంపెడెన్స్ అనుగుణ్యతను మెరుగుపరుస్తుంది.
అధిక ఫ్రీక్వెన్సీ PCB తయారీకి అవసరం:
షెన్జెన్ ఫ్యాన్వే టెక్నాలజీ కో., లిమిటెడ్ బ్యాచ్లలో స్థిరమైన విద్యుత్ పనితీరును నిర్ధారించడానికి కఠినమైన ప్రక్రియ నియంత్రణను అమలు చేస్తుంది.
వ్యయ డ్రైవర్లలో మెటీరియల్ ఎంపిక, లేయర్ కౌంట్, ఇంపెడెన్స్ టాలరెన్స్ మరియు టెస్టింగ్ కాంప్లెక్సిటీ ఉన్నాయి. హైబ్రిడ్ స్టాక్-అప్ డిజైన్లు RF మెటీరియల్లను స్టాండర్డ్ కోర్లతో కలపడం వల్ల ఖర్చు మరియు పనితీరును బ్యాలెన్స్ చేయవచ్చు.
మూల్యాంకనం చేయండి:
షెన్జెన్ ఫ్యాన్వే టెక్నాలజీ కో., లిమిటెడ్ మల్టీ-మెటీరియల్ హైబ్రిడ్ బోర్డులు, ఖచ్చితమైన ఇంపెడెన్స్ నియంత్రణ, వేగవంతమైన ప్రోటోటైపింగ్ మరియు కఠినమైన పరీక్షా విధానాలతో సహా సమగ్రమైన హై ఫ్రీక్వెన్సీ PCB తయారీ పరిష్కారాలను అందిస్తుంది. వారి ఇంజనీరింగ్ బృందం డిజైన్ సమీక్ష నుండి భారీ ఉత్పత్తి వరకు వినియోగదారులకు మద్దతు ఇస్తుంది, GHz అప్లికేషన్లలో స్థిరమైన పనితీరును నిర్ధారిస్తుంది.
Q1: నేను హై ఫ్రీక్వెన్సీ PCB మెటీరియల్లను ఏ ఫ్రీక్వెన్సీలో పరిగణించాలి?
సాధారణంగా 500 MHz పైన, ప్రత్యేకించి బహుళ-GHz పరిధులలో పనిచేస్తున్నప్పుడు.
Q2: ప్రామాణిక FR-4 RF అప్లికేషన్లను నిర్వహించగలదా?
పరిమిత తక్కువ-ఫ్రీక్వెన్సీ డిజైన్లు మాత్రమే; మెరుగైన స్థిరత్వం కోసం అంకితమైన RF పదార్థాలకు ప్రాధాన్యత ఇవ్వబడుతుంది.
Q3: అత్యంత క్లిష్టమైన పరామితి ఏమిటి?
లాస్ టాంజెంట్ (Df) సిగ్నల్ అటెన్యుయేషన్ను గణనీయంగా ప్రభావితం చేస్తుంది.
Q4: నేను సిగ్నల్ ప్రతిబింబాన్ని ఎలా తగ్గించగలను?
ఖచ్చితమైన ఇంపెడెన్స్ నియంత్రణ మరియు సరైన స్టాక్-అప్ డిజైన్ను నిర్ధారించుకోండి.
Q5: నేను నా ప్రాజెక్ట్ను ఎలా ప్రారంభించగలను?
కల్పనకు ముందు డిజైన్ ఫైల్లను సమీక్షించడానికి అనుభవజ్ఞుడైన తయారీదారుని సంప్రదించండి.
హై ఫ్రీక్వెన్సీ PCB సిగ్నల్ సమగ్రతను నిర్వహించడంలో, నష్టాన్ని తగ్గించడంలో మరియు అధునాతన GHz సిస్టమ్లలో స్థిరమైన పనితీరును నిర్ధారించడంలో నిర్ణయాత్మక పాత్ర పోషిస్తుంది. మెటీరియల్ ఎంపిక నుండి ఖచ్చితమైన తయారీ వరకు, ప్రతి వివరాలు ముఖ్యమైనవి.
మీరు విశ్వసనీయమైన, అధిక-పనితీరు గల హై ఫ్రీక్వెన్సీ PCB తయారీ మద్దతును కోరుతున్నట్లయితే,షెన్జెన్ ఫ్యాన్వే టెక్నాలజీ కో., లిమిటెడ్నిపుణుల మార్గదర్శకత్వం మరియు ఉత్పత్తి శ్రేష్ఠతను అందించడానికి సిద్ధంగా ఉంది.
అభివృద్ధిలో కొత్త RF లేదా హై-స్పీడ్ ప్రాజెక్ట్ ఉందా?సంప్రదించండిమీ సాంకేతిక అవసరాల గురించి చర్చించడానికి మరియు మీ అధిక ఫ్రీక్వెన్సీ PCB అవసరాలకు తగిన పరిష్కారాన్ని స్వీకరించడానికి ఈరోజు మమ్మల్ని సంప్రదించండి.
